ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления абсолютного ТИМОС-ДА, избыточного ТИМОС-ДИ, дифференциального ТИМОС-ДД, гидростатического ТИМОС-ДГ (далее - преобразователи) предназначены соответственно для измерений абсолютного, избыточного, дифференциального, гидростатического давления жидких и газообразных сред и пропорционального преобразования его в нормированный выходной сигнал постоянного тока (4-20) мА (токовый сигнал), или в цифровой 16-ти разрядный двоичный последовательный код по интерфейсу RS-485.

Принцип действия преобразователей основан на воздействии давления измеряемой среды на тензочувствительный элемент через разделительную мембрану и полиэтилсилоксановую жидкость, которой заполняется объем над тензочувствительным элементом через заливочную трубку основания с последующей ее опрессовкой и завариванием лазерной сваркой, в результате чего происходит изменение сопротивления тензорезисторов. Электронный блок трансформирует изменение сопротивления тензорезисторов в нормированный выходной сигнал.

Преобразователи выпускаются в следующих модификациях: ТИМОС-ДА, ТИМОС-ДАВ, ТИМОС-ДИ, ТИМОС-ДИВ, ТИМОС-ДД, ТИМОС-ДДС, ТИМОС-ДГ.

Конструктивно преобразователи ТИМОС-ДА, ТИМОС-ДИ имеют цилиндрическую форму и состоят каждый из узла измерительного с установленным на нем электронным блоком, кожуха, крышки и электрического соединителя.

Конструкция преобразователей ТИМОС-ДГ, ТИМОС-ДАВ, ТИМОС-ДИВ аналогична за исключением крышки и электрического соединителя, вместо которых имеются детали сальникового ввода и воздухопроводящий кабель, обеспечивающий подключение к системе контроля и связь с атмосферным давлением. Преобразователи типов ТИМОС-ДАВ, ТИМОС-ДИВ -взрывозащищённые, имеют вид взрывозащиты lExdlICT5X согласно ГОСТ 30852.0-2002. Преобразователи с маркировкой lExdllCT5X (взрывобезопасная оболочка) могут применяться во взрывоопасных зонах 1 и 2 по ГОСТ 30852.9-2002 и ГОСТ 30852.13-2002, в которых по условиям работы могут образовываться взрывоопасные смеси газов и паров с воздухом категории ПС групп Т1-Т5 по классификации ГОСТ 30852.5-2002.

конструкция преобразователей ТИМОС-ДД, ТИМОС-ДДС включает устройство измерительное, состоящее из положительной и отрицательной камер, тензомодуля, электронный блок, установленный на узел измерительный, который закрывается кожухом, и электрический соединитель. Преобразователь ТИМОС-ДДС не имеет присоединительных деталей, подключается к вентильному блоку.

Конструктивные исполнения преобразователей отличаются материалом деталей конструкции - сталь 08Х18Н10Т или титановый сплав ЗМ, верхним пределом измерений и типом штуцера.

По условиям эксплуатации преобразователи относятся к группам исполнения 2.1.2, 2.1.4, 2.2.1,2.2.3,2.3.2 - 2.3.4 по ГОСТ РВ 20.39.304-98, климатическое исполнение «ОМ».

Общий вид преобразователей представлен на рисунке 1.

Схема пломбировки преобразователей от несанкционированного доступа представлена на рисунке 2. Пломбирование ТИМОС-ДГ, ТИМОС-ДАВ, ТИМОС-ДИВ не предусмотрено конструкцией.

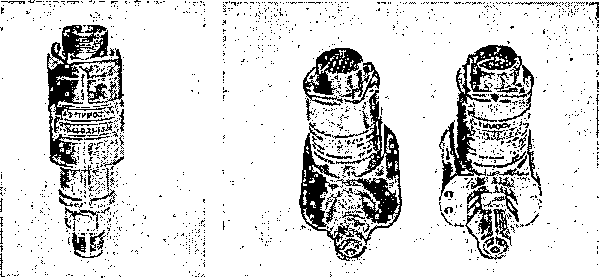

а) ТИМОС-ДА, б) ТИМОС-ДД ТИМОС-ДИ

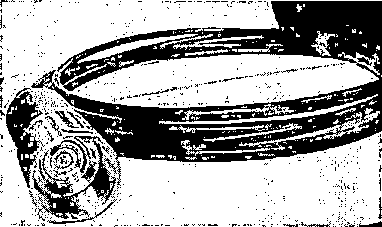

г) ТИМОС-ДГ

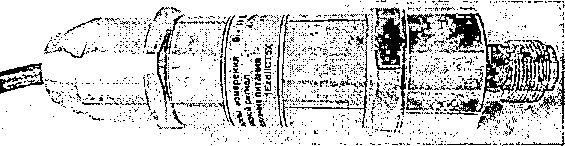

Рисунок 1 - Общий вид преобразователей

Место пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбировки преобразователей от несанкционированного доступа

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на планку преобразователя методом лазерной гравировки и на эксплуатационную документацию типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность преобразователей

осуществляется по документу СД2.832.061 Д1 «Инструкция. Преобразователи давления абсолютного ТИМОС-ДА, избыточного ТИМОС-ДИ, дифференциального ТИМОС-ДД, гидростатического ТИМОС-ДГ. Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России в июне 2017 г.

Основные средства поверки:

• - манометр образцовый абсолютного давления МПА-15 (per. №4222-74), диапазон измерений от 0,133 до 400 кПа, кл. точности 0,01;

• - задатчик давления «Воздух-4000» (per. № 12143-04), верхний предел измерений 40 кПа, кл. точности 0,02;

• - задатчик избыточного давления «Воздух-6,3» (per. № 10610-00), диапазон измерений от 10 до 630 кПа, пределы допускаемой погрешности ±0,05 %;

• - манометр газовый грузопоршневой МГП-100 (per. № 13626-02), верхние пределы измерений от 0,04 до 10 МПа, кл. точности 0,02;

• - манометр избыточного давления грузопоршневой МП-600 (per. № 16026-02). диапазон измерений от 1 до 60 МПа, кл. точности 0,02;

-катушки электрического сопротивления Р321  (2 шт.) (рег.№ 1162-58),

номинальное значение сопротивления 10 Ом, кл. точности 0,01;

• - вольтметр универсальный В7-73/2 (per. № 24699-03), диапазон измерений от 0 до 200 мВ; 2; 20; 200; 1000 В,, пределы допускаемой основной абсолютной погрешности измерений ±2 мВ в диапазоне измерений от 0 до 400 мВ;

• - магазин сопротивлений Р332 (per. № 1321-60), диапазон измерений от 0,1 до 99999,9 Ом, кл. точности 0,2/6-10'⁶;

• - источник питания постоянного тока Б5-45 (per. № 5965-77), пределы установки выходного напряжения от 0,1 до 49,9 В, нестабильность напряжения 0,01 % при изменении напряжения на ±10 %;

• - барометр-анероид М-67 (per. № 3744-73), диапазон измерений от 610 до 780 мм рт.ст., пределы допускаемой основной абсолютной погрешности измерений ±0,8 мм рт.ст.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

Знак поверки наносится в паспорт в виде оттиска клейма.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к преобразователям давления абсолютного ТИМОС-ДА, избыточного ТИМОС-ДИ, дифференциального ТИМОС-ДД, гидростатического ТИМОС-ДГ

ГОСТРВ 20.39.304-98

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.9-2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон

ГОСТ 30852.5-2002 Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения

ГОСТ 30852.13-2002 Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)

ТУ 4212-013-28960776-2007 Преобразователи давления абсолютного ТИМОС-ДА, избыточного ТИМОС-ДИ, дифференциального ТИМОС-ДД, гидростатического ТИМОС-ДГ. Технические условия

Закрытое акционерное общество «ТИМОС» (ЗАО «ТИМОС»)

ИНН 7805007080

Адрес: 197183, г. Санкт-Петербург, ул. Сабировская, д. 37, лит. А

Телефон (факс): (812) 703-35-20, (812) 703-35-21

Web-сайт: www.timos-spb.ru, тимос.рф

E-mail: timos@peterlink.ru

Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно-исследовательский испытательный институт Министерства обороны Российской Федерации»

Адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13

Телефон (факс): (495) 583-99-23, (495) 583-99-48

Аттестат аккредитации ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» по проведению испытаний средств измерений в целях утверждения типа№ 30018-10 от 04.06.2010 г.
