Сведения о средстве измерений: 81815-21 Измерители крутящего момента силы

Номер по Госреестру СИ: 81815-21
81815-21 Измерители крутящего момента силы
(AHCTS)

Назначение средства измерений:
Измеритель крутящего момента силы AHCTS (далее по тексту - измеритель), предназначен для измерения крутящего момента силы, с цифровой индикацией, в режимах текущего и максимального значений.

сертификация программного обеспечения
Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Внешний вид. Измерители крутящего момента силы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители крутящего момента силы
Рисунок № 2

Общие сведения

Дата публикации - 15.06.2021
Срок свидетельства -
Номер записи - 183221
ID в реестре СИ - 1388762
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Фирма "Automotive-Industrial Marketing Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№805 от 2021.05.21 Об твержденнии типов средств измерений

Наличие аналогов СИ: Измерители крутящего момента силы (AHCTS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
81815-21 Измерители крутящего момента силы (AHCTS)
Фирма "Automotive-Industrial Marketing Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
88509-23 Измерители крутящего момента силы (NXTT)
Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81815-21

Измерители крутящего момента силы, AHCTS
Фирма "Automotive-Industrial Marketing Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители крутящего момента силы (NXTT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 2 1 1 0 1 0 1

    Стоимость поверки Измерители крутящего момента силы (NXTT)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение измерителя крутящего момента силы AHCTS защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Tool Manager

    Номер версии (идентификационный номер ПО)

    2,0

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.


    Сведения о методиках измерений


    Нормативные и технические документы

    Принцип действия измерителя крутящего момента силы AHCTS основан на преобразовании электрических сигналов разбаланса тензорезисторов, соедененных в мостовую схему, установленных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.

    Конструктивно измеритель крутящего момента AHCTS состоит из мобильной платформы, на которой установлены: измерительный блок, блок обработки данных, и блок управления.

    Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.

    Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков, и преобразования в цифровой сигнал с последующей передачей на блок управления.

    Блок управления представляет собой переносное модульное устройство, состоящее из корпуса на лицевой панели, которого расположен жидкокристаллический дисплей и набор функциональных клавиши. Блок управления обеспечивает функции вывода результатов измерений и выбора режима работы измерителя.

    Пломбирование измерителя крутящего момента силы AHCTS не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

    Знак поверки наносится на свидетельство о поверке.

    Общий вид измерителя крутящего момента силы AHCTS и блока управления, представлены на рисунках 1,2.

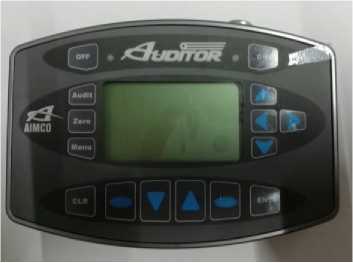

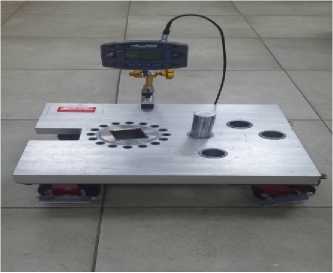

    Рисунок 1 - Общий вид измерителя AHCTS Рисунок 2 - Блок управления измерителя AHCTS

    Внешний вид. Измерители крутящего момента силы (NXTT), http://oei-analitika.ru
    Внешний вид. Измерители крутящего момента силы (NXTT), http://oei-analitika.ru

    Таблица 4 - Комплектность измерителя крутящего момента силы AHCTS.

    Наименование

    Обозначение

    Количество

    Мобильная платформа

    1 шт.

    Измерительный блок/блок обработки данных

    AHCTS

    1 шт.

    Блок управления

    AHCTS

    1 шт.

    Устройство фиксации блока управления

    1 шт.

    Зарядное устройство

    1 шт.

    Руководство пользователя

    AHCTS-РП

    1 экз.

    Паспорт

    AHCTS-ПС

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование параметра

    Значение

    Диапазон измерений, кН/м

    от 0,6 до 20,0

    Дискретность, кН^м

    0,0001

    Пределы допускаемой относительной погрешности измерения крутящего момента силы, %

    ± 1,0

    Таблица 3 - Основные технические характеристики

    Наименование параметра

    Значение

    Размеры присоединительного квадрата, мм

    63

    Габаритные размеры, мм, не более

    - длина

    600

    - ширина

    800

    - высота

    560

    Масса, кг, не более

    110

    Параметры электрического питания: - напряжение постоянного тока, В

    12±3

    - потребляемая мощность, Вт

    1,5

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность воздуха, %, не более

    80

    - атмосферное давление, кПа

    от 86,0 до 106,7
