Сведения о средстве измерений: 81741-21 Антенны измерительные гибридные

Номер по Госреестру СИ: 81741-21
81741-21 Антенны измерительные гибридные
(АИГ-12М, АИГ-6М, АИГ-2М)

Назначение средства измерений:
Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М (далее - антенны) предназначены совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электрического поля (плотности потока энергии).

сертификация программного обеспечения
Внешний вид. Антенны измерительные гибридные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Антенны измерительные гибридные
Рисунок № 1

Общие сведения

Дата публикации - 17.05.2021
Срок свидетельства - 05.05.2026
Номер записи - 180922
ID в реестре СИ - 1387999
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Без модификации, Антенна измерительная гибридная АИГ–6М, Антенна измерительная гибридная АИГ-2М, Антенна измерительная гибридная АИГ-12М, АИГ-6М, АИГ-2М, АИГ-12М,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 312
Выдано извещений - 13
Кол-во периодических поверок - 66
Кол-во средств измерений - 9
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Антенны измерительные гибридные (АИГ-12М, АИГ-6М, АИГ-2М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81371-21
29.03.2026
Пробники напряжения, ПКН-1000
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
1 год
81741-21
05.05.2026
Антенны измерительные гибридные, АИГ-12М, АИГ-6М, АИГ-2М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
2 года
81732-21
05.05.2026
Антенны измерительные рамочные, АИР-30М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
1 года
81677-21
30.04.2026
Антенны измерительные рупорные, АИР-18М
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва)
ОТ
МП
2 года

После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Антенны измерительные гибридные (АИГ-12М, АИГ-6М, АИГ-2М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО НПК "ЭТАЛОН-ТЕСТ"
(RA.RU.311710)
  • Антенна измерительная гибридная АИГ–6М
  • Антенна измерительная гибридная АИГ-2М
  • Антенна измерительная гибридная АИГ-12М
  • 19 1 9 10 9 8 8 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • АИГ-2М
  • АИГ-12М
  • АИГ-6М
  • 278 32 231 47 0 136 110 26
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • Без модификации
  • 1 0 1 1 1 0 1
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • АИГ-2М
  • 5 1 0 5 3 5 0 5
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • АИГ-2М
  • 1 1 0 1 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • АИГ-2М
  • АИГ-12М
  • АИГ-6М
  • 5 4 1 0 5 4 1
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • Нет модификации
  • 3 2 1 0 3 2 1

    Стоимость поверки Антенны измерительные гибридные (АИГ-12М, АИГ-6М, АИГ-2М)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    16276 16682
    ФБУ УРАЛТЕСТ
    Свердловская область
    17088 16682

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист документа ЛТМВ.464653.005 РЭ «Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 5, 6 и 7 документа ЛТМВ.464653.005 РЭ «Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Руководство по эксплуатации»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к антеннам измерительным гибридным АИГ-12М, АИГ-6М, АИГ-2М

    ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

    ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений

    плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

    Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Технические условия ЛТМВ.464653.005 ТУ

    Изготовитель

    Общество с ограниченной ответственностью «ИЗМЕРИЛОВКА» (ООО «ИЗМЕРИЛОВКА»)
    ИНН 7733342978
    Адрес: 125367, г. Москва, Полесский проезд, д. 16, стр. 1, эт. 2, пом. I, ком. 36, оф. А1Х
    Телефон: 8 (499) 390 34 44
    Факс: 8 (499) 390 34 44
    E-mail: izmerilov@yandex.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
    Телефон (факс): 8 (495) 526-63-00
    Web-сайт: www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Принцип действия антенн, подключаемых к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного в приемных диполях под действием переменного электромагнитного поля, в соответствующее ему напряжение переменного тока, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.

    Антенны состоят из биконического симметричного вибратора и логопериодической антенны, которые конструктивно объединены с дифференциальным усилителем, элементами питания и стабилизатором напряжения питания постоянного тока, которые расположены в ручке антенны.

    Антенны оборудованы антенным кожухом с низкой диэлектрической проницаемостью для защиты биконического симметричного вибратора и решеток вибраторов логопериодической антенны от возможных повреждений.

    Питание антенн осуществляется от двух аккумуляторов Li-ion ICR или от блока питания стабилизированного БПС 6-0,5 (БПС 6-0,5). Для зарядки аккумуляторов типоразмера АА в комплект поставки входит зарядное устройство.

    Антенны АИГ отличаются друг от друга диапазоном рабочих частот.

    Общий вид антенны АИГ-12М представлен на рисунке 1.

    Общий вид антенны АИГ-6М представлен на рисунке 2.

    Общий вид антенны АИГ-2М представлен на рисунке 3.

    Схемы пломбировки антенн от несанкционированного доступа представлены на рисунках 1, 2, 3.

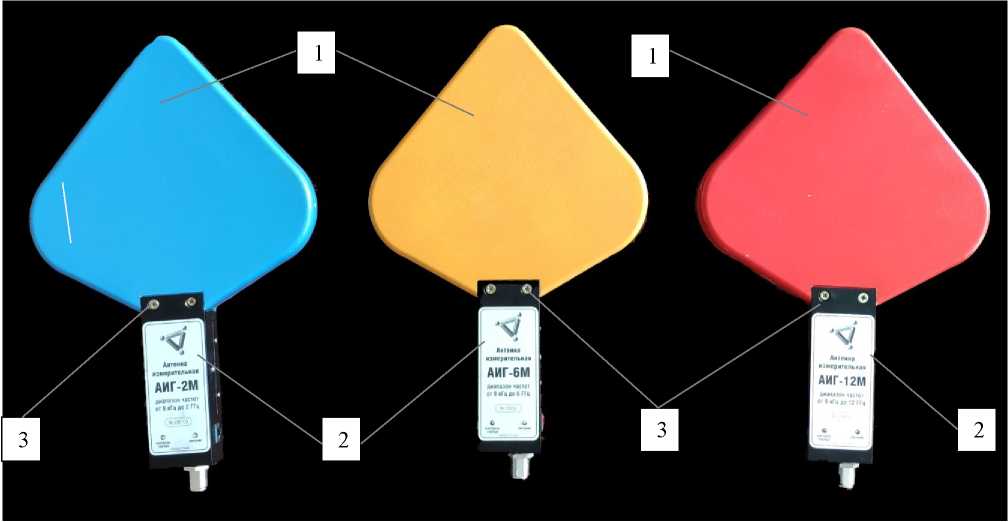

    Внешний вид. Антенны измерительные гибридные (АИГ-12М, АИГ-6М, АИГ-2М), http://oei-analitika.ru
    • 1 - биконический симметричный вибратор и логопериодическая антенна в антенном кожухе;

    • 2 - ручка антенны;

    • 3 - место пломбирования от несанкционированного доступа

    Рисунок 1 - Общий вид антенн АИГ-2М, АИГ-6М, АИГ-12М


    Таблица 4 - Комплектность антенны

    Наименование

    Обозначение

    Количество

    Антенна измерительная гибридная АИГ-12М,

    ЛТМВ.464653.005

    или антенна измерительная гибридная АИГ-6М,

    ЛТМВ.464653.006

    1 шт.

    или антенна измерительная гибридная АИГ-2М

    ЛТМВ.464653.007

    Кабель соединительный

    -

    1 шт.

    Блок питания стабилизированный

    БПС 6-0,5

    1 шт.

    Устройство зарядное

    -

    1 шт.

    Штатив*

    -

    1 шт.

    Футляр (чемодан-кейс)*

    -

    1 шт.

    Руководство по эксплуатации

    ЛТМВ.464653.005 РЭ

    1 экз.

    Формуляр**

    ЛТМВ.464653.005 ФО

    1 экз.

    ЛТМВ.464653.006 ФО

    1 экз.

    ЛТМВ.464653.007 ФО

    1 экз.

    Методика поверки

    -

    1 экз.

    * - поставляется по отдельному заказу

    ** - поставляется с заказанной антенной


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих частот, МГц антенна АИГ-12М антенна АИГ-6М антенна АИГ -2М

    от 0,009 до 12000 включ. от 0,009 до 6000 включ.

    от 0,009 до 2000 включ.

    Диапазон изменения коэффициента калибровки, дБ (1 м-1) антенна АИГ-2М антенна АИГ-6М антенна АИГ-12М

    от 0 до 45

    от 10 до 56

    от 10 до 56

    Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

    ±2,0

    Продолжение таблицы 1

    Наименование характеристики

    Значение

    КСВН входа, не более антенна АИГ-12М

    2,5

    антенна АИГ-6М

    2,2

    антенна АИГ-2М

    2,0

    Максимальная измеряемая величина напряженности электрического поля (при компрессии 1 дБ), дБ (1 мкВ м-1) антенна АИГ-12М

    130

    антенна АИГ-6М

    130

    антенна АИГ -2М

    120

    Напряжение собственных шумов иш при полосе пропускания Af

    не более значений,

    и среднеквадратическом детекторе

    приведенных в таблице 2

    Таблица 2 - Напряжение собственных шумов иш

    f, МГц

    0,009

    0,010

    от 0,5 до 30

    от 100 до

    2000

    от 100 до

    6000

    от 100 до

    12000

    Af, кГц

    0,2

    9,0

    120

    иш, дБ (1 мкВ), не более

    АИГ-2М

    3

    3

    30

    25

    -

    -

    АИГ-6М

    3

    3

    20

    20

    20

    -

    АИГ-12М

    3

    3

    20

    20

    20

    20

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальное входное сопротивление, Ом

    50

    Тип выходного ВЧ соединителя

    N (розетка)

    Напряжение питания постоянного тока, В

    от 6,0 до 7,5

    Время непрерывной работы при полностью заряженных двух аккумуляторах Li-ion ICR, ч, не менее

    10

    Масса, кг, не более

    0,6

    Габаритные размеры, мм, не более:

    - длина

    370

    - ширина

    230

    - высота

    35

    Рабочие условия применения:

    - температура окружающего воздуха, °С

    от +15 до +35

    - атмосферное давление, кПа (мм рт.ст.)

    от 84,0 до 106,7 (от 630 до 800)

    - относительная влажность окружающего воздуха, %,

    от 30 до 80
