Номер по Госреестру СИ: 81371-21
81371-21 Пробники напряжения
(ПКН-1000)
Назначение средства измерений:
Пробники напряжения ПКН-1000 (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.
Внешний вид.
Пробники напряжения
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2021
Срок свидетельства - 29.03.2026
Номер записи - 180564
ID в реестре СИ - 1387283
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Пробник напряжения ПКН-1000, ПКН-1000, Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 133
Выдано извещений - 0
Кол-во периодических поверок - 60
Кол-во средств измерений - 2
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№936 от 2023.05.02 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1177 от 2020.07.08 о внесении изменений в состав ТК 071
№2606 от 2021.11.19 Об утверждении типов средств измерений
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
№1140 от 2023.06.01 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1837 от 2017.09.01 Об организации деятельности технического комитета по стандартизации "Оборудование для взрывоопасных сред (Ех-оборудование)"
№2429 от 2020.12.31 О внесении изменений в описание типа на комплекты газоаналитические с устройством отбора газовой пробы "КГЭСП-УОГПЭС"
№421 от 2022.02.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
№497 от 2022.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1496 от 2023.07.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
№11 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
№702 от 2024.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Пробники напряжения (ПКН-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81371-21 29.03.2026 |
Пробники напряжения, ПКН-1000 Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81741-21 05.05.2026 |
Антенны измерительные гибридные, АИГ-12М, АИГ-6М, АИГ-2М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
81732-21 05.05.2026 |
Антенны измерительные рамочные, АИР-30М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
1 года |
|
81677-21 30.04.2026 |
Антенны измерительные рупорные, АИР-18М Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Пробники напряжения (ПКН-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 2 | 2 | 0 | 4 | 2 | 2 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 116 | 13 | 71 | 45 | 0 | 44 | 24 | 20 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РИМР" (RA.RU.311661) | 4 | 3 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Пробники напряжения (ПКН-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
9408 | 9408 |
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус пробника в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации ЛТМВ.411125.001 РЭ в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к пробникам напряжения ПКН-1000ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.
Конструктивно пробники состоят из диэлектрического корпуса, на торце которого расположен входной разъем для подключения измерительного штыря. На боковой поверхности находится провод черного цвета со штырем для подключения к проводу измерительного заземления. С противоположной стороны корпуса расположен кабель для подключения к измерительному оборудованию.
Корпус пробника имеет неразборную конструкцию, поэтому пломбирование не предусмотрено.

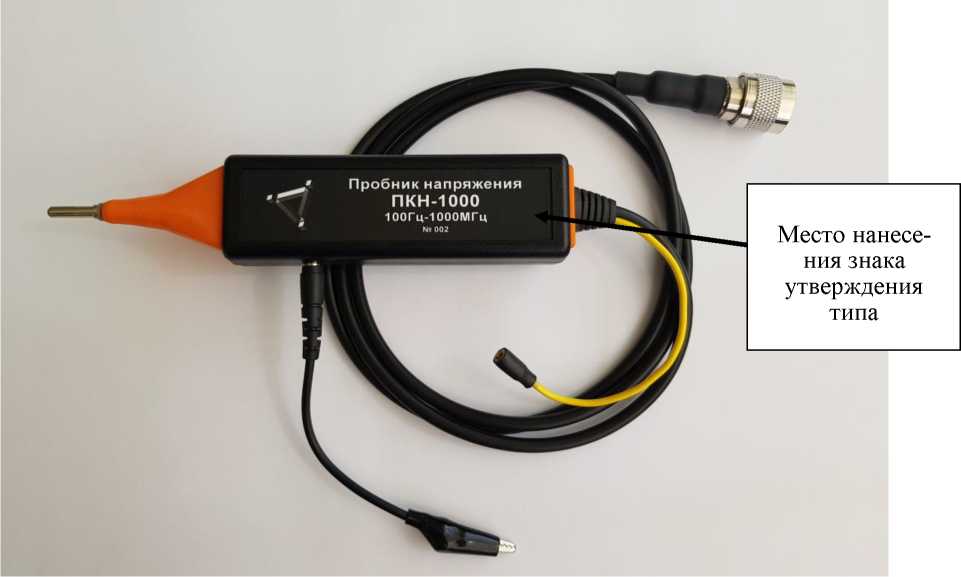

Общий вид пробников, обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Рисунок 1 - Общий вид пробника, обозначение места нанесения знака утверждения типа
Программное обеспечение отсутствует
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Пробник напряжения в составе: |
ПКН-1000 | |
|
пробник |
- |
1 шт. |
|
наконечник «игла» |
- |
1 шт. |
|
наконечник «крокодил» |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛТМВ.411125.001 РЭ |
1 экз. |
|
Формуляр |
ЛТМВ.411125.001 ФО |
1 экз. |
|
Методика поверки |
ЛТМВ.411125.001 МП |
1 экз. |
|
Футляр |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, МГц |
от 0,0001 до 1000 |
|
Коэффициент калибровки (на нагрузку 50 Ом) в зависимости от частоты напряжения переменного тока, дБ от 0,1 до 50 кГц включит. |
от 80 до 24* |
|
св. 0,05 до 1000 МГц |
от 22 до 25* |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот, дБ от 0,1 до 9 кГц включит. |
±2 |
|
св. 0,009 до 400 МГц включит. |
±1 |
|
св. 400 до 1000 МГц |
±2 |
|
* - конкретные значения приведены в формуляре |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное входное напряжение постоянного тока, В |
500 |
|
Максимальное входное напряжение переменного тока частотой 50 Гц, 400 Гц (среднее квадратическое значение), В |
250 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
200 |
|
- ширина |
45 |
|
- высота |
45 |
|
Масса, кг, не более |
0,45 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
