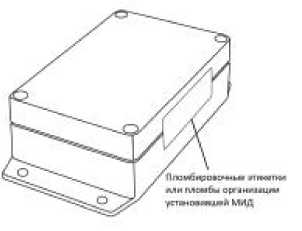

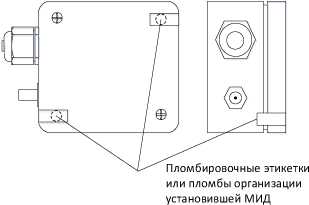

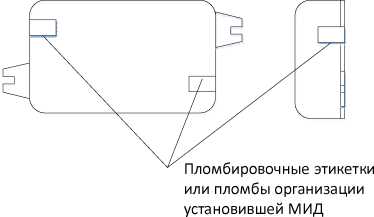

Наименование

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер)

Счетчики импульсов беспроводные «Борей 4»

60782-15

Счетчики импульсов беспроводные Rosemount 705

63654-16

Счетчики импульсов микропроцессорные СИ 10

56696-14

Счетчики импульсов микропроцессорные СИ20

56695-14

Счетчики импульсов микропроцессорные СИЗО

65350-16

Счетчики импульсов проводные универсальные «СИПУ»

67490-17

Счетчики-регистраторы импульсные Pulse PLC

69398-17

Счетчики импульсов-регистраторы «Пульсар»

25951-10

Устройство приёма-передачи УМКа450v2

-

Счетчик импульсов Вега СИ (модификации Вега СИ-11; 12; 13; 22)

-

Счетчик импульсов Вега NB-11

-

Счетчик импульсов Квант 6ххМ

-

Примечание - Применяемые модули и их модификации указываются в паспорте на комплекс

Наименование

Обозначение

Количество

Комплекс измерительно-вычислительный контроля и учета энергоресурсов «Квант-Энерго»**

«Квант-Энерго»

1 шт.

Комплект эксплуатационных документов

-

1 компл.

Методика поверки

ИМБТ.466453.002Д1

1 экз.

Конверт с данными (логины и пароли) для доступа к личному кабинету

-

1 шт.***

** - Комплектность поставки определяется спецификацией в соответствии с проектным заданием.

*** - Количество пользователей комплекса определяется договором на поставку

Наименование характеристики

Значение

1

2

Для устройств приёма-передачи УМКа450v2:

- диапазон измерений количества импульсов, имп.

от 0 до 2-1

пределы допускаемой относительной погрешности измерений

количества импульсов, %

±0,05

1

2

Для счетчиков импульсов Вега СИ (модификации Вега СИ-11;

Вега СИ-12; Вега СИ-13; Вега СИ-22):

- диапазон измерений количества импульсов, имп.

от 0 до 2³²-1

пределы допускаемой относительной погрешности измерений количества импульсов, %

±0,01

Для счетчиков импульсов Вега NB-11:

- диапазон измерений количества импульсов, имп.

от 0 до 2³²-1

пределы допускаемой относительной погрешности измерений количества импульсов, %

±0,01

Для счетчиков импульсов Квант 6ххМ:

- диапазон измерений количества импульсов, имп.

от 0 до 2³²-1

пределы допускаемой относительной погрешности измерений количества импульсов, %

±0,01

Для счетчиков импульсов-регистраторов «Пульсар»: - диапазон измерений количества импульсов, имп.

от 0 до 9 999 999

пределы допускаемой погрешности измерений количества импульсов, имп. за время счета

±1

Для счетчиков импульсов беспроводных «Борей 4»: - диапазон измерений количества импульсов, имп.

от 0 до 2³²-1

пределы допускаемой относительной погрешности измерений количества импульсов, %

±0,01

Для счетчиков импульсов беспроводных Rosemount 705: - диапазон входных значений частот импульсов, Гц

от 3 до 10 000

пределы допускаемой основной абсолютной погрешности измерений

±0,0001 ! Хизм,

количества импульсов в диапазоне частот от 170 до 10000 Гц

где Х_изм - измерен-

пределы допускаемой дополнительной абсолютной погрешности

ное количество импульсов ±0,00005!Хизм,

измерений количества импульсов в диапазоне частот от 170 до 10000 Гц

где Хизм - измерен-

связанной с изменением температуры окружающего воздуха, на каждые

ное количество им-

10 ^оС

пульсов

Для счетчиков импульсов микропроцессорных СИ10:

- диапазон счета импульсов, имп.

от 0 до 9 999

- пределы допускаемой относительной погрешности преобразования, %

±0,01

Для счетчиков импульсов микропроцессорных СИ20:

- диапазон счета импульсов

от 0 до 999 999

- пределы допускаемой относительной погрешности преобразования, %

±0,01

Для счетчиков импульсов микропроцессорных СИ30:

- число разрядов n

6

- постоянная счетчика К

от 10^-(n-1) до 10^П-1

- емкость счетчика

Кх10^П-1

пределы допускаемой относительной погрешности измерений входного аналогового сигнала (числоимпульсный сигнал) и преобразования его в значение физической величины на 10 000 импульсов, %

±0,01

1

2

Для счетчиков импульсов проводных универсальных «СИПУ»:

- диапазон измерений количества импульсов пределы допускаемой относительной погрешности измерений

количества импульсов для исполнений СИПУ 485.2.В0, СИПУ МВ.2.В0,

СИПУ 485.4.В0, СИПУ МВ.4.В0, СИПУ 485.4.В5, СИПУ МВ.4.В5,

СИПУ 485.2.D, СИПУ 485.4.D, СИПУ MB.2.D, СИПУ MB.4.D,

СИПУ 485.10.D, СИПУ MB.10.D, СИПУ 485.16.D, СИПУ MB.16.D, % пределы допускаемой относительной погрешности измерений количества импульсов для исполнений СИПУ 485.2МВ0,

СИПУ МВ.2НВ0, СИПУ 485.4N30, СИПУ МБ.4КВ0, СИПУ

485.4\.В5, СИПУ МВ.4КВ5, СИПУ 485.2N.D, СИПУ 485.4N.D, СИПУ

MB.2N.D, СИПУ MB.4N.D, СИПУ 485.10N.D, СИПУ MB.10N.D, %

от 0 до 2³² -1

±0,1

±0,5

Для счетчиков-регистраторов импульсных Pulse PLC:

• - диапазон показаний I

• - диапазон показаний II

пределы допускаемой погрешности счета импульсов, условных единиц

от 0 до 99 999 999 от 0 до 999 999 999 ±100 (100 условных единиц соответствует 0,1 от передаточного числа прибора энергоучета, записанного в Pulse PLC

Пределы допускаемой абсолютной погрешности системного времени, с/сут.

±3

Примечания:

• 1 Диапазон измерений физической величины, получаемой от ПИП, выбирается при настройке (наладке) комплекса и отображается в единицах измеряемой физической величины.

• 2 Диапазон измерений количества импульсов на каждом ИК определяется применяемым на конкретном ИК модулем (таблица 1)

Наименование характеристики

Значение

1

2

Для устройств приёма-передачи УМКа450v2:

- длительность входных импульсов, мс, не менее

30

- верхний предел частоты следования импульсов, Гц

16

Для счетчиков импульсов Вега СИ (модификации Вега СИ-11;

Вега СИ-12; Вега СИ-13; Вега СИ-22):

- длительность входных импульсов, мс, не менее

5

- максимальная частота импульсного сигнала, Гц

200

Для счетчиков импульсов Вега NB-11:

- длительность входных импульсов, мс, не менее

5

- верхний предел частоты следования импульсов, Гц

200

Для счетчиков импульсов Квант 6ххМ:

- амплитуда входных сигналов, В, не более

5

- длительность входных импульсов, мкс, не менее

200 (опционально 50)

- верхний предел частоты следования импульсов, кГц

2,5 (опционально до 10)

1

2

Для счетчиков импульсов-регистраторов «Пульсар»:

- длительность импульсов, мс, не менее

1

- частота входного сигнала, Гц

200 (опционально 2000)

Для счетчиков импульсов беспроводных «Борей 4»:

- верхний предел частоты следования импульсов, Гц

31

Для счетчиков импульсов беспроводных Rosemount 705:

- диапазон входных амплитудных значений импульсов, В

от 0,05 до 40

- диапазон длительности входных импульсов, мс

от 0,003 до 5

Для счетчиков импульсов микропроцессорных СИ10:

- частота входных импульсов, кГц, не более

0,2

- длительность входных импульсов, мкс, не менее

1 250

Для счетчиков импульсов микропроцессорных СИ20: частота входных импульсов, кГц, не более

2,5

- длительность входных импульсов, мкс, не менее

200

Для счетчиков импульсов проводных универсальных «СИПУ»:

минимальная длительность входных импульсов (для исполнений СИПУ 485.2N.B0, СИПУ MB.2N.B0. СИПУ 485.4N.B0. СИПУ MB.4N.B0. СИПУ 485.4N.B5. СИПУ MB.4N.B5. СИПУ 485.2N.D. СИПУ 485.4N.D. СИПУ MB.2N.D. СИПУ MB.4N.D. СИПУ 485.10N.D. СИПУ MB.l0N.D), мс

максимальная частота следования импульсов (для для

500

исполнений СИПУ 485.2.В0, СИПУ МВ.2.В0, СИПУ 485.4.ВО, СИПУ МВ.4.0, СИПУ 485.4.B5, СИПУ МВ.4.В.5, СИПУ 485.2.D,

СИПУ 485.4.D, СИПУ MB.2.D. СИПУ MB.4.D. СИПУ 485.10.D,

СИПУ MB.10.D. СИПУ 485.16.D), Гц

31

Для счетчиков-регистраторов импульсных Pulse PLC:

- частота входных импульсов, Гц, не более

100

- длительность входных импульсов, мс, не менее

5

Виды телеметрии данных*

LPWAN, LoRaWAN, GSM/GPRS, NB-IoT

Радиус приёма-передачи измерительной информации по радиоканалам до базовой станции, м, не более

5000

Параметры электрического питания:

- сервер:

- напряжение сети переменного тока с частотой 50 Гц, В

230

- базовая станция:

- напряжение постоянного тока, В

от 3 до 36*

- напряжение сети переменного тока с частотой 50 Гц, В

230

- модули:

- номинальное напряжение постоянного тока, В

от 3 до 36*

- напряжение сети переменного тока с частотой 50 Гц, В

от 90 до 264*

Отклонение напряжения питания от номинального значения, %

±10

Габаритные размеры базовой станции (длина ^х ширина ^х высота), мм, не более

360^х200^х150

Масса базовой станции, кг, не более

5

1

2

Условия эксплуатации:

- сервер:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность, %, не более

85

- базовая станция:

- температура окружающей среды, °С

от -10 до +50

- относительная влажность, %, не более

85

- модули:

- температура окружающей среды, °С

от -40 до +85

- относительная влажность, %, не более

85

* - Зависит от типов применяемых базовых станций и модулей
