Номер по Госреестру СИ: 78606-20
78606-20 Счетчики газа диафрагменные
(КВАНТ-СГ-4)
Назначение средства измерений:
Счетчики газа диафрагменные КВАНТ-СГ-4 (далее - счетчики) предназначены для измерений объема природного газа.
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 1
Внешний вид.
Счетчики газа диафрагменные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) представляет собой встроенное ПО в микроконтроллер счетчиков. Градуировочные коэффициенты уравнения вычисления объема в зависимости от числа оборотов счетного механизма заложены в текст программы. Память микропроцессора защищена от считывания и изменения. На корпусе счетчиков предусмотрена пломба завода-изготовителя, ограничивающая доступ к вскрытию счетчика и внесения непреднамеренных и преднамеренных изменений в ПО микроконтроллеров. Порт программирования находится внутри камеры со счётным механизмом, это исключает доступ без полного разбора счетчиков и делает невозможным перепрограммирование и изменение градуировочного коэффициента.
Счетчики конструктивно имеют 2 микропроцессора. Первый микропроцессор детектирует вращение мишени и преобразует количество оборотов кривошипно-шатунного механизма в объём газа с последующим выводом полученных показаний на ЖК-индикатор. Все вычисления, хранение архивов и анализ тревог происходят в первом микропроцессоре. Второй микропроцессор отвечает за передачу измеренных значений и коррекцию времени счетчика.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
VPO1 |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0.4.0 |
Цифровой идентификатор ПО |
7AF8 |
Примечание - последняя точка при визуализации не отображается |
Уровень защиты ПО счетчиков «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков методом печати и на титульный лист эксплуатационной документации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным КВАНТ-СГ-4
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки
ТУ ШПКД.407269.040 Счетчики газа диафрагменные КВАНТ-СГ-4. Технические условия
Поверка
Поверкаосуществляется по документу МП 2550-0322-2019 «ГСИ. Счетчики газа диафрагменные КВАНТ-СГ-4. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 10 сентября 2019 г.
Основное средство поверки:
- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2825, с диапазоном измерений не менее чем от 0,04 до 6 м3/ч, пределы допускаемой погрешности не более ±0,5 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на винты крепления отсчетного устройства (рисунок 1).
Изготовитель
Открытое акционерное общество «Научно-производственное предприятие космического приборостроения «Квант» (ОАО «НПП КП «Квант»)
ИНН 6152001056
Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д.7
Телефон: (863) 222-55-55
E-mail: led@nppkpkvant.ru
Web-сайт: npp-kvant.ru
Лист № 5 Всего листов 5
Заявитель
Федеральное государственное автономное образовательное учреждение высшего образования «Южный федеральный университет»
ИНН 6163027810
Адрес: 344006, г. Ростов-на-Дону, ул. Большая Садовая, 105/42
Телефон: (8634) 311143
E-mail: koretsky@ttpark.ru
Web-сайт: sfedu.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики состоят из герметичного металлического корпуса, непроницаемой для газа мембраны, изготовленной из резино-полистироловой ткани и разделяющей счетчик на две камеры, магнитной муфты и электронного отсчетного устройства.
В счетчиках предусмотрена возможность осуществлять по беспроводным каналам связи передачу сообщений о результатах измерений объема газа и наличии аварий и нештатных ситуаций в автоматизированную информационно-измерительную систему учета.
Общий вид счетчика газа диафрагменного «КВАНТ-СГ-4» и мест пломбирования и нанесения знака поверки показан на рисунке 1, маркировка крупным планом показана на рисунке 2.
Места пломбирования и нанесения знака поверки

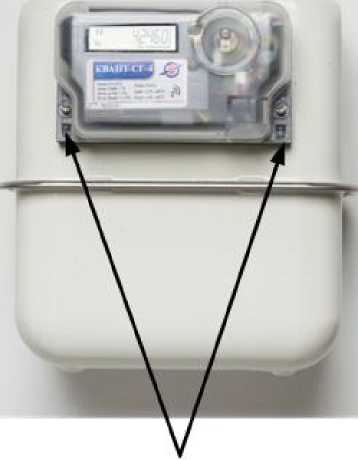

Рисунок 1 - Общий вид счетчика газа диафрагменного КВАНТ-СГ-4 с указанием мест пломбирования и нанесения знака поверки

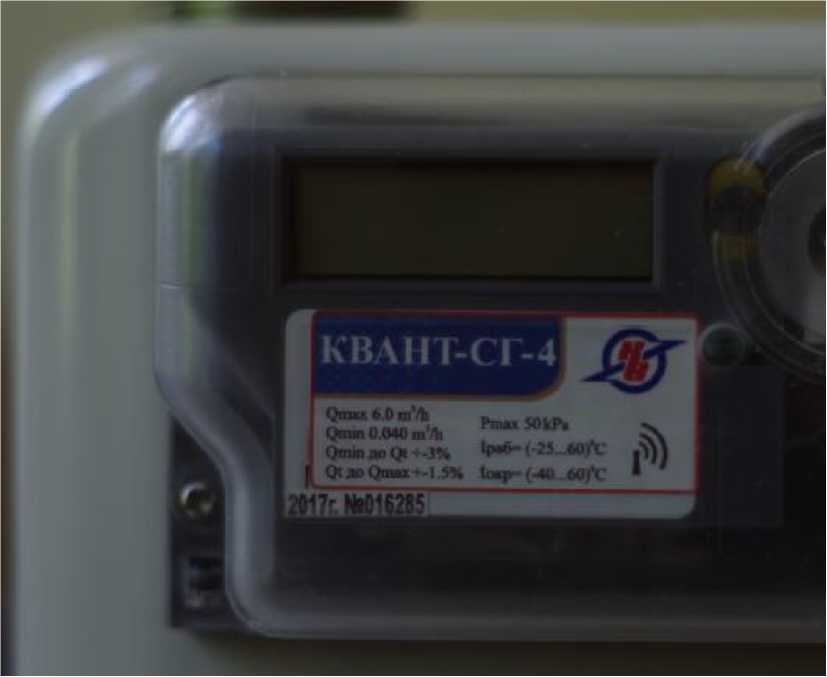

Рисунок 2 - Маркировка счетчика газа диафрагменного КВАНТ-СГ-4
Таблица 4 - Комплектность счетчиков газа диафрагменных КВАНТ-СГ-4
Наименование |
Обозначение |
Количество |
Счетчик газа диафрагменный КВАНТ-СГ-4 |
ШПКД.407269.040 |
1 шт. |
Крышки защитные |
2 шт. | |
Индивидуальная упаковка |
1 шт. | |
Руководство по эксплуатации |
ШПКД.407269.040РЭ |
1 экз. |
Паспорт |
ШПКД.407269.040ПС |
1 экз. |
Методика поверки |
МП 2550-0322-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Типоразмер счетчиков |
G4 |
Номинальный расход газа Qnom, м3/ч |
4 |
Максимальный расход газа Qmax, м3/ч |
6 |
Минимальный расход газа Qmin, м3/ч |
0,04 |
Пределы допускаемой основной относительной погрешности, %: в диапазоне Qmin £ Q < 0,1Qnom; в диапазоне 0,1 Qnom £ Q £ Qmax |
±3 ±1,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры газа от стандартной (20 °С) на каждые 10 °С, % |
±0,4 |
Нормальные условия измерений:
|
от +15 до +25 от +15 до +25 от 30 до 90 от 84 до 106,7 |
Емкость отсчетного устройства, м3 |
99999,9999 |
Цена единицы младшего разряда (деления шкалы),м3 |
0,0001 |
Циклический объем, дм3, не менее |
1,2 |
Порог чувствительности, м3/ч, не более |
0,008 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наибольшее избыточное рабочее давление, МПа |
0,05 |
Потеря давления при Qmax, Па, не более |
200 |
Диаметр условного прохода, мм |
32 |
Габаритные размеры, мм, не более | |
-высота; |
220 |
-ширина; |
195 |
-глубина |
165 |
Масса, кг, не более |
2,5 |
Условия эксплуатации: | |
Рабочий диапазон температур газа и окружающего воздуха, °С |
от -40 до +60 |
Температура рабочей среды, °С |
от -25 до +60 |
Атмосферное давление, кПа |
от 84 до 106,7 |
Относительная влажность воздуха, % |
от 30 до 90 |
Средняя наработка счетчика до отказа, ч |
59880 |
Средний срок службы, лет |
10 |
