Номер по Госреестру СИ: 78735-20
78735-20 Расходомеры массовые
(Dosimass)
Назначение средства измерений:
Расходомеры массовые Dosimass (далее по тексту - расходомеры) предназначены для измерения массового и объемного расхода, жидкостей.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО расходомеров выполняет функции вычисления массового и объемного расхода жидкостей, передачи измеренных и вычисленных параметров, дозирования.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
не отображается |
Номер версии (идентификационный номер) ПО |
не ниже 03.00.zz1) |
1) zz - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики расходомера. |
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым DosimassПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы изготовителя «Endress+Hauser Flowtec AG», Швейцария
Изготовитель
Фирма Endress+Hauser Flowtec AG, ШвейцарияАдрес: Kaеgenstrasse 7, 4153 Reinach/BL, Switzerland
Тел./факс: +41 61 715-61-11/+41 61 711-09-89
E-mail: info@flowtec.endress.com
Производственные площадки:
Endress+Hauser Flowtec AG, Швейцария
Адрес: Kaegenstrasse 7, 4153 Reinach BL 1, Switzerland
Тел.: +41 61 715 61 11
Факс: +41 61 711 09 89
Endress+Hauser Flowtec AG, Франция
Адрес: 35, rue de l'Europe, 68700 Cernay, France
Тел.: +41 61 715 61 11
Факс: +41 61 715 66 99
Endress+Hauser Flowtec (China) Co. Ltd
Адрес 1: No. 465, Suhong Zhong Lu SIP, 215021 Suzhou, P.R. China
Тел.: +86 512 625 80208
Факс:+86 512 625 81061
Адрес 2: Jiang-Tian-Li-Lu, No. 31, Suzhou industrial Park (SIP), 215126, Suzhou, P.R. China
Тел.: +86 512 625 80911
Endress+Hauser Flowtec (India) Pvt. Ltd., Индия
Адрес: M 171-176, MIDC Waluj, Aurangabad - 431136, Maharashtra, India
Тел.: +91 240 256 3600
Факс:+91 240 255 5179
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебаний трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход определяют на базе измеренных значений массового расхода и плотности рабочей среды.
Расходомеры изготавливаются в компактном исполнении и состоят из датчика расхода с встроенным термопреобразователем и измерительного преобразователя, находящихся в одном корпусе. Датчик расхода (далее - датчик) представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигнал с датчика и от термопреобразователя поступает в измерительный преобразователь (далее - преобразователь), где происходит обработка, вычисление и формирование выходных сигналов. Измерительная информация может передаваться по частотным, импульсным, релейным и цифровым выходным сигналам по Modbus RS485.
Общий вид расходомеров представлен на рисунке 1.

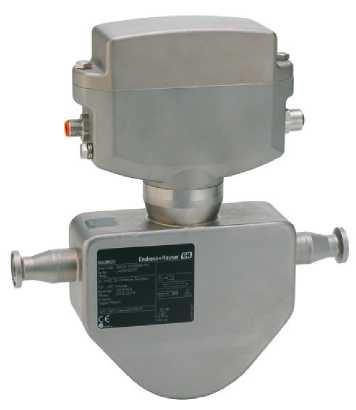

Рисунок 1 - Общий вид расходомера массового Dosimass
Таблица 4 -
Наименование |
Обозначение |
Количество |
Расходомер массовый |
Dosimass |
1 шт. в соответствии с заказом |
Принадлежности:
|
FXA291 71035809 50107167 50107168 50107169 |
1 шт. в соответствии с заказом |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
1 экз. на партию |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диаметры условных проходов, мм |
от 8 до 25 |
Диапазон измерений массового и объемного расхода, т/ч (м3/ч) |
от 0,02 до 18,0 |
Пределы допускаемой относительной погрешности измерений массового и объемного расхода, %, |
±(0,15+ Д)1); ±(0,3+Д)1); ±(5+Д) 1) |
Диапазон измерений плотности, кг/м3 |
от 500 до 1800 |
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,52); ±20,0 |
Диапазон температуры рабочей среды, °C |
от -40 до +150 |
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±(0,5+0,005*Т)3) |
Давление рабочей среды, МПа, не более |
4,0 |
Примечание:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
от 20 до 30 |
Условия эксплуатации по : - температура окружающей среды, °С |
от -40 до +60 |
- относительная влажность воздуха при +25 °C, не более, % |
80 |
- атмосферное давление, кПа |
от 86 до 107 |
Температура транспортировки и хранения, °C |
от -40 до +80 |
Монтажная длина с (фланцами), мм, не более |
329 |
Масса, кг, не более |
4,5 |
Степень защищенности от воздействия окружающей среды (пыли и воды): |
IP67 |
Наработка на отказ, ч, не менее |
1138800 |
Средний срок службы, лет, не менее |
20 |
