Номер по Госреестру СИ: 78736-20
78736-20 Расходомеры электромагнитные
(Dosimag)
Назначение средства измерений:
Расходомеры электромагнитные Dosimag (далее по тексту - расходомеры) предназначены для измерения объемного расхода и накопленного объема электропроводящих жидкостей, с электропроводностью более 5 мкСм/см.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным DosimagПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры изготавливаются в компактном исполнении и состоят из датчика расхода и измерительного преобразователя, находящихся в одном корпусе. Датчик расхода (далее -датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее - преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразует сигналы от электродов датчика в частотные, импульсные, релейные и цифровые выходные сигналы по Modbus RS485.
Общий вид расходомеров представлен на рисунке 1.
Лист № 2
Всего листов 4 Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.

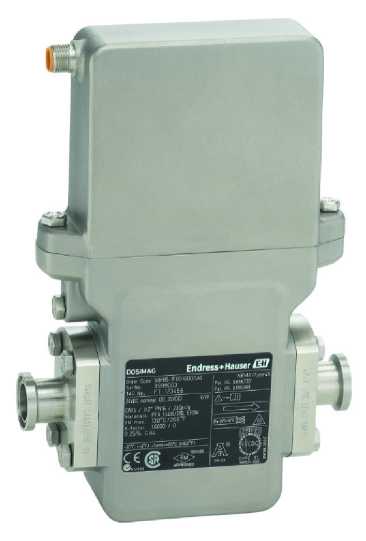

Рисунок 1 - Общий вид расходомеров электромагнитных Dosimag
Таблица 4 -
Наименование |
Обозначение |
Количество |
Расходомер электромагнитный |
Dosimag |
1 шт. в соответствии с заказом |
Принадлежности:
|
FXA291 71035809 50107167 50107168 50107169 |
1 шт в соответствии с заказом |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
1 экз. на партию |
