Номер по Госреестру СИ: 39646-15
39646-15 Комплексы автоматизированные натурного осмотра пути
(АКНОП)
Назначение средства измерений:
Комплексы автоматизированные натурного осмотра пути АКНОП (далее по тексту - комплексы) предназначены для измерения и регистрации ширины рельсовой колеи (шаблона) и взаимного превышения одной рельсовой нити относительно другой (уровня), привязки к текущей координате пути, и цифровой индикации значений параметров назначения, а также анализа и оценки параметров пути, полученных в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.

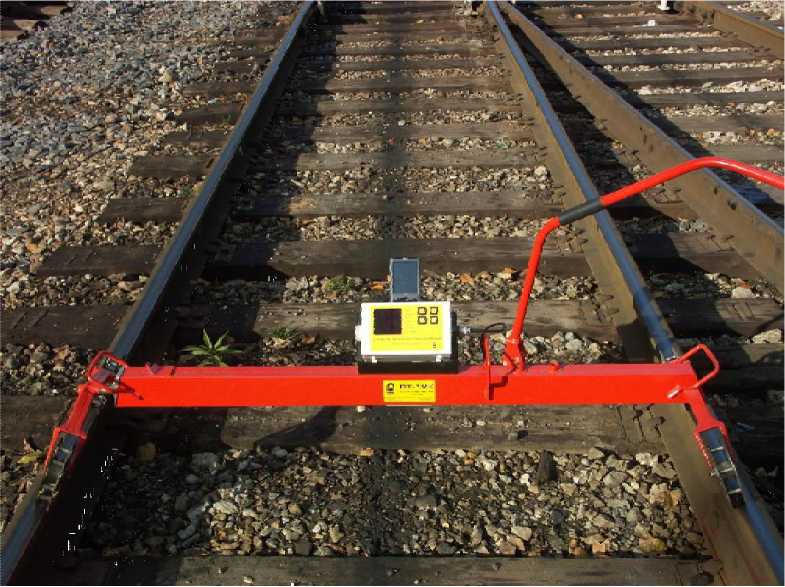

Внешний вид.
Комплексы автоматизированные натурного осмотра пути
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2020
Срок свидетельства - 27.04.2025
Номер записи - 176912
ID в реестре СИ - 1231356
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - АО "Фирма ТВЕМА"
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№695 от 2015.06.10 Об утверждении типов средств измерений
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
Наличие аналогов СИ: Комплексы автоматизированные натурного осмотра пути (АКНОП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АО "Фирма ТВЕМА"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63025-16 21.01.2021 |
Системы диагностики состояния контактной сети, ДКС АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
71261-18 21.05.2024 |
Системы скоростного и высокоскоростного трехмерного сканирования, Габарит-М АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
73277-18 30.11.2024 |
Дефектоскопы ультразвуковые однониточные, СОМ АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
73113-18 21.11.2024 |
Дефектоскопы ультразвуковые, СПРУТ-2 АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
74889-19 23.04.2024 |
Комплексы автоматизированные контроля габарита приближения строений, Габарит-С АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
74843-19 23.04.2024 |
Дефектоскопы ультразвуковые однониточные, СКАТ-2 АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
75892-19 20.08.2024 |
Шаблоны электронные путевые, ШЭП АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
76131-19 13.09.2024 |
Аппаратура виброизмерительная, Аксиома АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
39646-15 27.04.2025 |
Комплексы автоматизированные натурного осмотра пути, АКНОП АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
83926-21 07.12.2026 |
Тележки путеизмерительные, ПТ-12-01 АО "Фирма ТВЕМА" (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Комплексы автоматизированные натурного осмотра пути (АКНОП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы автоматизированные натурного осмотра пути (АКНОП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Южно-Уральский центр метрологии - структурное подразделение Южно-Уральской железной дороги - филиала ОАО РЖД Челябинская область |
11822 | 11822 |
Программное обеспечение
Метрологически значимая часть программного обеспечения комплекса ПО АКНОП установлена в виде прошивки регистратора и исключает возможность несанкционированного влияния на него.
На портативный персональный компьютер устанавливается система анализа данных путеизмерительной тележки ПТ-7МК «САД-ПТ», состоящая из двух программных подсистем TelegaPPC.Net и WayMeter.Net и выполняющая следующие основные функции:
-
- работа с регистратором (получение данных, установка даты/времени и очистка памяти);
-
- отображение измеренных сигналов уровня и шаблона;
-
- ведение БПД (база паспортных данных);
-
- контроль и запоминание результатов измерений.
На компьютер пользователя устанавливается программное обеспечение (ПО) WayMeter, выполняющее следующие основные функции:
-
- расшифровка данных проезда;
-
- печать путеизмерительной ленты и ведомостей.
Уровень защиты метрологически значимой части ПО АКНОП соответствует высокому уровню - специальных средств защиты не требуется, а уровень защиты остальных частей ПО комплекса соответствует среднему уровню.
Идентификационные данные (признаки) программного обеспечения комплекса указаны в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение АКНОП |
ПО АКНОП является прошивкой микропроцессора регистратора |
Версия 1.2 |
- |
- |
|
Программное обеспечение «WayMeter» |
WayMeter.exe установлено на ПК пользователя |
Версия 4.1.28.4 и выше |
- |
- |
|
Система анализа «САД-ПТ» |
WayMeter.Net установлено на ППК комплекса |
Версия 2.0.24.16201 и выше |
- |
- |
|
Система анализа «САД-ПТ» |
TelegaPPC.Net установлено на ППК комплекса |
Версия 1.2.2352 и выше |
- |
- |
Знак утверждения типа
Знак утверждения типананосится методом прямой печати на табличку, расположенную на раме тележки комплекса, и на титульный лист формуляра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплекс автоматизированный натурного осмотра пути АКНОП». Руководство по эксплуатации ВДМА.663500.070 РЭ», раздел 1.4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам автоматизированным натурного осмотра пути АКНОП
-
1 «Инструкция по расшифровке лент и оценке состояния рельсовой колеи по показаниям путеизмерительного вагона ТНИИ-2 и мерам по обеспечению безопасности движения поездов» № ТП-515;
-
2 «Комплекс автоматизированный натурного осмотра пути АКНОП». Технические условия ВДМА.663500.070 ТУ».
Лист № 5 Всего листов 5
Поверка
Поверкаосуществляется в соответствии с документом по поверке МП РТ 2196-2014 «Комплекс автоматизированный натурного осмотра пути АКНОП. Методика поверки», утвержденным 27 ноября 2014 г.
Основные средства поверки:
- стенд для поверки и калибровки путеизмерительных устройств СИ-1, номер
по Госреестру СИ 39645-08 (ВДМА.663500.115 ТУ);
- штангенциркуль ТТТТЦ-П, пределы измерения от 0 до 250 мм, кл. т. 2. по
ГОСТ 166-89;
Изготовитель
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
Адрес: 107140, г. Москва, 1-й Красносельский переулок, д. 3, пом. 1, к. 75 Тел.: (495) 230-30-26
Факс: (495) 230-30-26
e-mail: tvema@tvema.ru
http://www.tvema.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»), 117418, г. Москва, Нахимовский проспект д.31Телефон: (495) 544 00 00
Принцип действия комплекса состоит в получении при помощи датчиков измерительной информации о параметрах пути, обработке ее микропроцессорным цифровым вычислительным устройством (регистратором), визуализации на дисплее и сохранении в памяти для последующей обработки.
Комплекс представляет собой путеизмерительную тележку ПТ-7МК (далее по тексту - тележка) и портативный персональный компьютер с прикладным программным обеспечением. На раме тележки установлен регистратор с энергонезависимой памятью, интерфейсом для визуализации, обработки и передачи данных. Для обеспечения питания регистратора используется автономная аккумуляторная батарея.
Для контроля взаимного превышения одной рельсовой нити относительно другой на раме тележки установлен датчик уровня, измеряющий поперечный угол наклона рамы относительно линии горизонта. Сигнал с датчика через усилитель поступает на вход аналогоцифрового преобразователя и далее в цифровом виде на регистратор для обработки.
Для измерения ширины колеи используется датчик линейных перемещений, преобразующий осевое перемещение штока телескопического механизма относительно рамы тележки в последовательность электрических импульсов. Микропроцессорный регистратор по количеству импульсов вычисляет значение шаблона.
Для подсчета текущей координаты пути и синхронизации работы регистратора в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует серию импульсов (два импульса за один оборот колеса), по которым микропроцессорный регистратор определяет размер и направление перемещения тележки.
Перемещение комплекса в рабочем положении вдоль рельсового пути и перенос его к месту работы осуществляется оператором вручную. Для перемещения тележки в рабочем положении и переноса ее к месту работы служит шарнирно закрепленная на раме ручка. Обслуживающий персонал - 1 человек.
Фотография общего вида комплекса представлена на рисунке 1.
Рисунок 1 - Общий вид комплекса, установленного на рельсы
Таблица 3
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Тележка путеизмерительная ПТ-7МК |
1 |
|
Портативный персональный компьютер |
1 |
|
Формуляр комплекса АКНОП |
1 |
|
Руководство по эксплуатации ПТ-7МК |
1 |
|
Руководство по эксплуатации портативного персонального компьютера |
1 |
|
Методика калибровки ПТ-7МК |
1 |
|
Адаптер для подключения регистратора к компьютеру |
1 |
|
Программное обеспечение на электронном носителе |
1 к-т. |
|
Электронный ключ к программному обеспечению |
1 |
|
Путевой сигнал (древко) |
1 |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерения ширины колеи, мм |
1505-1560 |
|
Пределы допускаемой погрешности измерения ширины колеи, мм |
±1,0 |
|
Диапазон измерения возвышения пути, мм |
±160 |
|
Пределы допускаемой приведенной погрешности измерения возвышения пути, %:
|
±1,5 |
|
Диапазон измерения пройденного пути (ёмкость памяти регистратора пройденного расстояния), м |
0...99999 |
|
Пределы допускаемой относительной погрешности измерения пройденного расстояния, % |
±5 |
|
Шаг регистрации текущей координаты пути, м |
0,5 |
|
Электрическое сопротивление изоляции между колесами изделия, МОм, не менее |
10 |
|
Максимальная скорость перемещения тележки, км/ч |
5 |
|
Г абаритные размеры тележки, мм, не более |
1620 х 580 х 450 |
|
Масса комплекса, кг, не более |
16 |
|
Потребляемый ток, А, не более |
0,08 |
|
Продолжительность непрерывной работы до замены или подзарядки батарей, ч, не менее |
30 |
|
1 |
2 |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, °C |
- 20 ... + 40 |
|
Относительная влажность воздуха при температуре плюс 25 °C, %, | |
|
не более |
95 |
