Номер по Госреестру СИ: 77323-20
77323-20 Ключи моментные предельные
(BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5)
Назначение средства измерений:
Ключи моментные предельные BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5, (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.

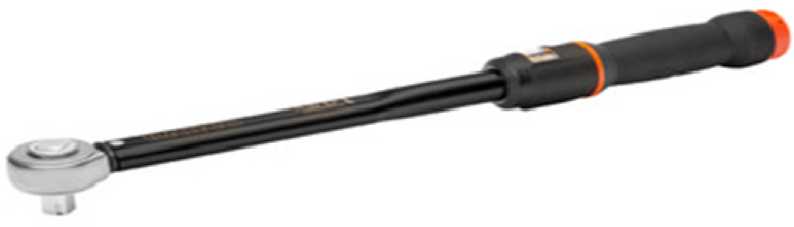

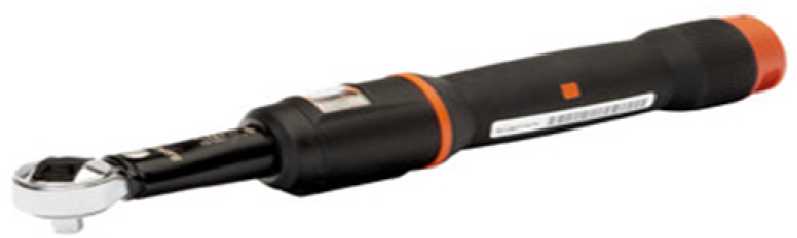

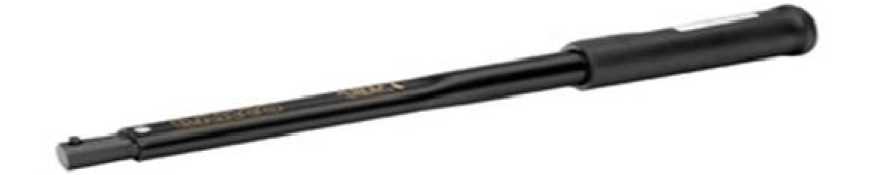

Внешний вид.
Ключи моментные предельные
Рисунок № 1

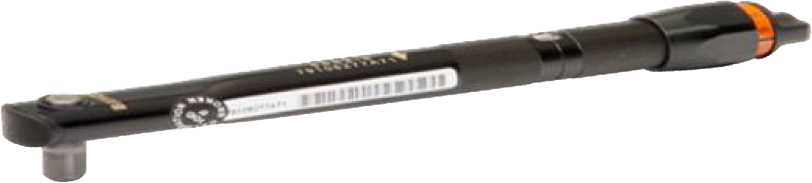

Внешний вид.
Ключи моментные предельные
Рисунок № 2

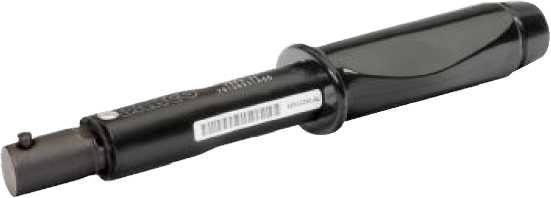

Внешний вид.
Ключи моментные предельные
Рисунок № 3

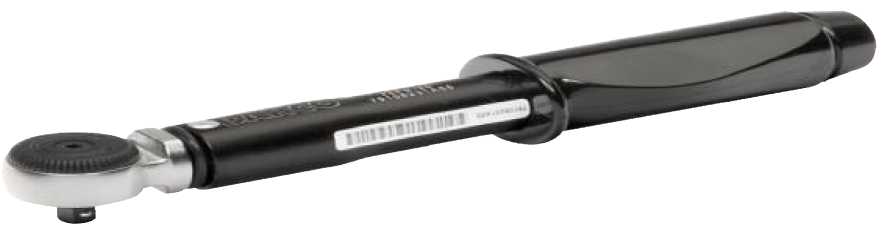

Внешний вид.
Ключи моментные предельные
Рисунок № 4

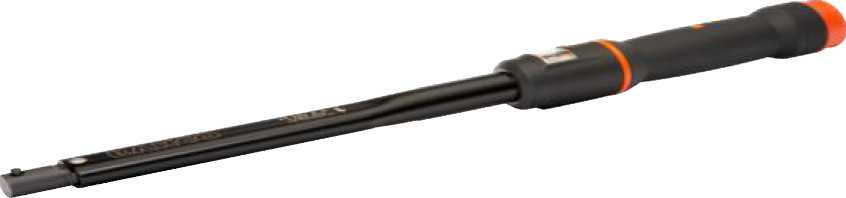

Внешний вид.
Ключи моментные предельные
Рисунок № 5

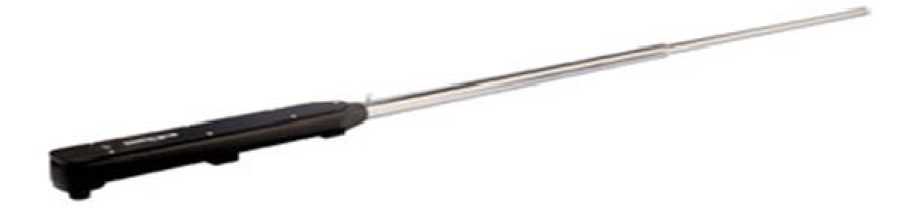

Внешний вид.
Ключи моментные предельные
Рисунок № 6

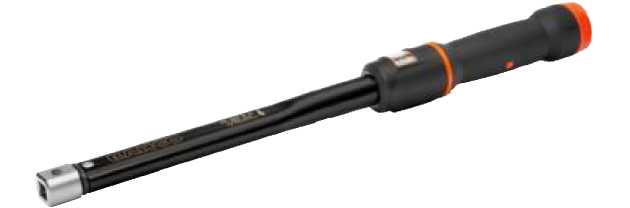

Внешний вид.
Ключи моментные предельные
Рисунок № 7

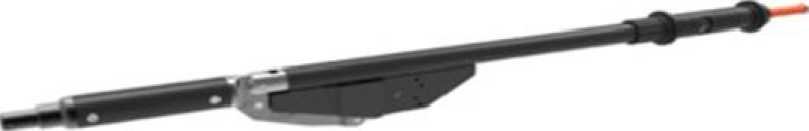

Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «SNA Europe SAS», Франция.
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SNA Europe SAS», Франция
Адрес: 12-17 allee Rosa Luxemurg, 95000 Cergy-France
Телефон: +81-3-3762-2451, факс: +81-3-3762-2428
E-mail: info@snaeurope.com
Производственная площадка «Norbar», Соединенное Королевство
Адрес: Wildmere Road, Banbury, Oxfordshire, OX16 3JU, UK
E-mail: info@snaeurope.com
Производственная площадка «Snap-On Speciality Tools», США
Адрес: 1920 San Jose Ave, City of Industry, California 91748, USA
E-mail: info@snaeurope.com
Заявитель
Общество с ограниченной ответственностью «Эс-Эн-Эй Юроп (РУС)»
(ООО «Эс-Эн-Эй Юроп (РУС)»)
ИНН 7715252859
Адрес: 141407, МО, г. Химки, ул. Панфилова, вл.21, стр.1
Тел./факс: +7 (495) 221-58-51
E-mail: info.ru@snaeurope.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М »)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, гнезда в виде прямоугольника или шестигранника или втулки цилиндрической формы для установки сменных инструментальных насадок или головки с присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в 72 модификациях и различаются между собой диапазонами и погрешностью измерений крутящего момента силы, а также значениями некоторых технических характеристик.
Общий вид ключей представлен на рисунках 1 - 13
Типовая маркировка ключей представлена на рисунках 14 - 15
Рисунок 1.1

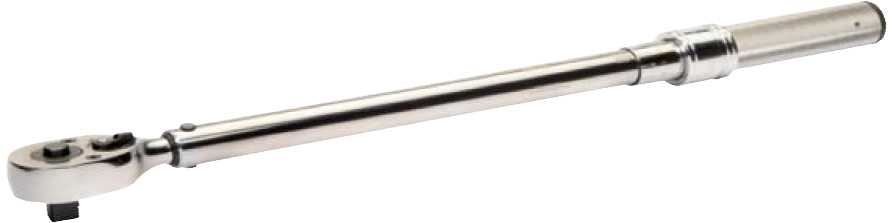

- Общий вид ключей моментных предельных BAHCO серии 7455 (всех модификаций кроме 7455-1500 и 7455-2500)

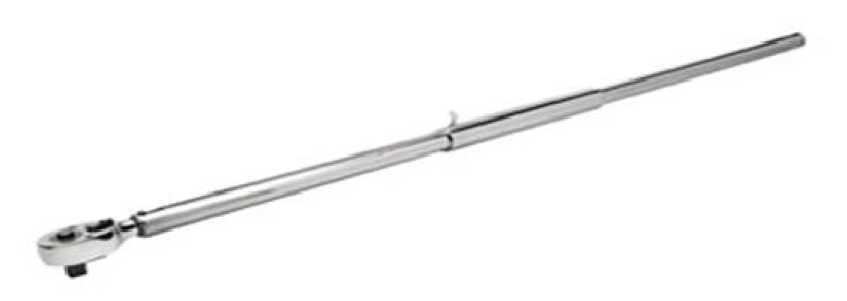

Рисунок 1.2 - Общий вид ключей моментных предельных BAHCO серии 7455 (мод.7455-1500)
Рисунок 1.3 - Общий вид ключей моментных предельных BAHCO серии 7455 (мод.7455-2500)
Рисунок 2.1 - Общий вид ключей моментных предельных BAHCO серии 74WR (всех модификаций кроме 74WR-15 и 74WR-25)

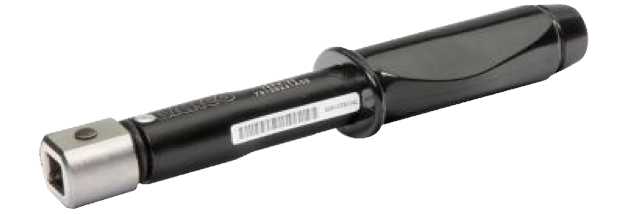

Рисунок 2.2 - Общий вид ключей моментных предельных BAHCO серии 74WR (мод. 74WR-15 и 74WR-25)
Рисунок 3 - Общий вид ключей моментных предельных BAHCO серий 74W9 и 74W14

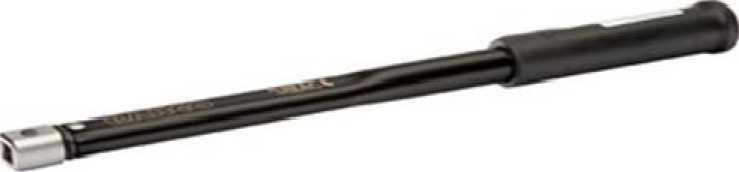

Рисунок 4 - Общий вид ключей моментных предельных BAHCO серии 74WS
Рисунок 5.1 - Общий вид ключей моментных предельных BAHCO серии 74PR (мод. 74PR-20)
Рисунок 5.2 - Общий вид ключей моментных предельных BAHCO серии 74PR (всех модификаций кроме 74PR-20)
Рисунок 6.1 - Общий вид ключей моментных предельных BAHCO серии 74PS (мод. 74PS-20)
Рисунок 6.2 - Общий вид ключей моментных предельных BAHCO серии 74PS (всех модификаций кроме 74PS-20)

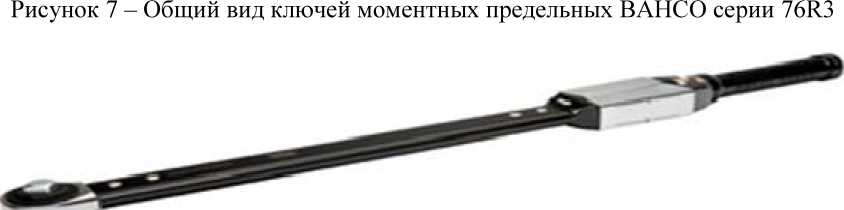

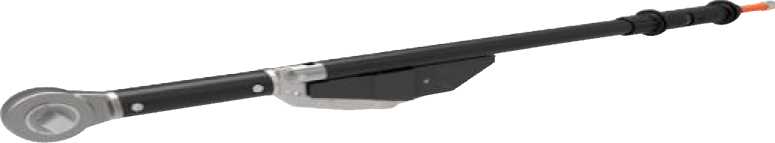

Рисунок 8 - Общий вид ключей моментных предельных BAHCO серий 75R3, 75R1, 75P3 и 75P1
Рисунок 9.1 - Общий вид ключей моментных предельных BAHCO серий 74P9 и 74P14 (всех модификаций кроме 74P9-20)
Рисунок 9.2 - Общий вид ключей моментных предельных BAHCO серий 74P9-20
Рисунок 10 - Общий вид ключей моментных предельных BAHCO серий 75S и 75PS

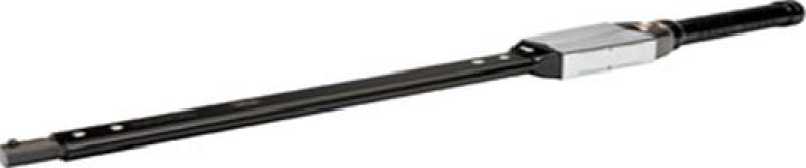

Рисунок 11 - Общий вид ключей моментных предельных BAHCO серии 76S-600
Рисунок 12 - Общий вид ключей моментных предельных BAHCO серии 6852-5
Рисунок 13 - Общий вид ключей моментных предельных BAHCO серии 6852P-5

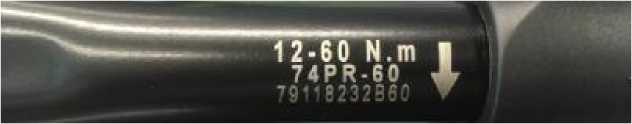

Рисунок 14 - Типовая маркировка ключей моментных предельных BAHCO серий 74WR, 74WS, 74W9, 74W14, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5
Jc>
Рисунок 15 - Типовая маркировка ключей моментных предельных BAHCO серии 7455
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
74WR-15 |
от 3 до 15 |
74WR-25 |
от 5 до 25 |
74WR-50 |
от 10 до 50 |
74WR-100 |
от 20 до 100 |
74WR-200 |
от 40 до 200 |
74WR-300 |
от 40 до 300 |
74WR-340 |
от 60 до 340 |
74WR-400 |
от 80 до 400 |
74WS-15 |
от 3 до 15 |
74WS-25 |
от 5 до 25 |
74WS-50 |
от 10 до 50 |
74WS-100 |
от 20 до 100 |
74WS-200 |
от 40 до 200 |
74WS-300 |
от 60 до 300 |
74W9-15 |
от 3 до 15 |
74W9-25 |
от 5 до 25 |
74W9-50 |
от 10 до 50 |
74W9-100 |
от 20 до 100 |
74W9-200 |
от 40 до 200 |
74W14-200 |
от 40 до 200 |
74W14-300 |
от 60 до 300 |
74W14-400 |
от 80 до 400 |
7455-5 |
от 1 до 5 |
7455-15 |
от 3 до 15 |
7455-20 |
от 4 до 20 |
7455-25 |
от 5 до 25 |
7455-60 |
от 10 до 60 |
7455-100 |
от 20 до 100 |
7455-100A |
от 20 до 100 |
7455-200 |
от 40 до 200 |
7455-300 |
от 60 до 300 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
0,2 |
±3/- |
0,2 | |
0,5 |
±3/±3 |
1 | |
2 | |
2 | |
5 | |
5 | |
0,2 | |
0,2 | |
0,5 | |
1 | |
2 | |
2 | |
0,2 | |
0,2 | |
0,5 |
±3/±3 |
1 | |
1 | |
2 | |
2 | |
5 | |
0,05 |
±4/±4 |
0,1 | |
0,1 | |
0,1 | |
0,5 | |
0,5 | |
0,5 | |
2 | |
2 |
Продолжение таблицы 1
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
7455-340 |
от 60 до 340 |
7455-500 |
от 100 до 500 |
7455-800 |
от 150 до 800 |
7455-1000 |
от 200 до 1000 |
7455-1500 |
от 300 до 1500 |
7455-2500 |
от 500 до 2500 |
74PR-20 |
от 4 до 20 |
74PR-60 |
от 12 до 60 |
74PR-60A |
от 12 до 60 |
74PR-100 |
от 20 до 100 |
74PR-100A |
от 20 до 100 |
74PR-200 |
от 40 до 200 |
74PR-300 |
от 60 до 300 |
74PR-400 |
от 80 до 400 |
74PS-20 |
от 4 до 20 |
74PS-60 |
от 12 до 60 |
74PS-100 |
от 20 до 100 |
74PS-200 |
от 40 до 200 |
74PS-300 |
от 60 до 300 |
74P9-20 |
от 4 до 20 |
74P9-60 |
от 12 до 60 |
74P9-100 |
от 20 до 100 |
74P14-200 |
от 40 до 200 |
74P14-300 |
от 60 до 300 |
74P14-400 |
от 80 до 400 |
75S-650 |
от 130 до 650 |
75R3-650 |
от 130 до 650 |
75R3-800 |
от 200 до 800 |
75R3-1000 |
от 300 до 1000 |
75R1-1500 |
от 500 до 1500 |
75P3-650 |
от 130 до 650 |
75P3-800 |
от 200 до 800 |
75P3-1000 |
от 300 до 1000 |
75P1-1500 |
от 500 до 1500 |
75PS-650 |
от 130 до 650 |
76R3-600 |
от 120 до 600 |
76R3-800 |
от 200 до 800 |
76R3-1000 |
от 300 до 1000 |
76S-600 |
от 120 до 600 |
6852-5 |
от 1 до 5 |
6852P-5 |
от 1 до 5 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
2 |
±4/±4 |
5 | |
5 | |
10 | |
10 |
±4/- |
10 | |
±3/- | |
±3/±3 | |
±3/±3 | |
5 | |
5 | |
10 | |
10 | |
10 | |
10 |
±4/±4 |
10 | |
20 | |
10 | |
0,1 |
±6/- |
- |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, мм (дюйм), прямоугольника, шестигранника или круглого отверстия, мм |
Масса, г, не более |
Длина, мм, не более |
74WR-15 |
6,4 (1/4) |
300 |
221 |
74WR-25 |
6,4 (1/4) |
300 |
221 |
74WR-50 |
9,5 (3/8) |
700 |
335 |
74WR-100 |
12,7 (1/2) |
900 |
387 |
74WR-200 |
12,7 (1/2) |
1100 |
470 |
74WR-300 |
12,7 (1/2) |
1400 |
593 |
74WR-340 |
12,7 (1/2) |
1500 |
685 |
74WR-400 |
19,1 (3/4) |
1900 |
686 |
74WS-15 |
16* |
300 |
223 |
74WS-25 |
16* |
300 |
223 |
74WS-50 |
16* |
600 |
322 |
74WS-100 |
16* |
700 |
363 |
74WS-200 |
16* |
900 |
445 |
74WS-300 |
16* |
1200 |
569 |
74W9-15 |
9x12** |
300 |
218 |
74W9-25 |
9x12** |
300 |
218 |
74W9-50 |
9x12** |
600 |
325 |
74W9-100 |
9x12** |
700 |
365 |
74W9-200 |
9x12** |
900 |
442 |
74W14-200 |
14x18** |
1000 |
453 |
74W14-300 |
14x18** |
1200 |
570 |
74W14-400 |
14x18** |
1700 |
664 |
7455-5 |
6,4 (1/4) |
386 |
258 |
7455-15 |
6,4 (1/4) |
386 |
258 |
7455-20 |
6,4 (1/4) |
386 |
258 |
7455-25 |
6,4 (1/4) |
410 |
286 |
7455-60 |
9,5 (3/8) |
1135 |
393 |
7455-100 |
9,5 (3/8) |
1135 |
400 |
7455-100A |
12,7 (1/2) |
1290 |
414 |
7455-200 |
12,7 (1/2) |
1430 |
474 |
7455-300 |
12,7 (1/2) |
1440 |
483 |
7455-340 |
12,7 (1/2) |
1680 |
613 |
7455-500 |
19,1 (3/4) |
4370 |
870 |
7455-800 |
19,1 (3/4) |
5310 |
1047 |
7455-1000 |
25,4 (1) |
6350 |
1055 |
7455-1500 |
25,4 (1) |
11395 |
1780 |
7455-2500 |
25,4 (1) |
24120 |
2720 |
74PR-20 |
6,4 (1/4) |
400 |
219 |
74PR-60 |
9,5 (3/8) |
600 |
295 |
74PR-60A |
12,7 (1/2) |
700 |
301 |
74PR-100 |
9,5 (3/8) |
700 |
335 |
74PR-100A |
12,7 (1/2) |
700 |
342 |
74PR-200 |
12,7 (1/2) |
1000 |
425 |
74PR-300 |
12,7 (1/2) |
1200 |
668 |
74PR-400 |
19,1 (3/4) |
2000 |
675 |
74PS-20 |
16* |
400 |
206 |
74PS-60 |
16* |
600 |
283 |
74PS-100 |
16* |
600 |
324 |
74PS-200 |
16* |
800 |
405 |
Продолжение таблицы 2
Модификация |
Размер присоединительного квадрата, мм (дюйм), прямоугольника, шестигранника или втулки цилиндрической формы, мм |
Масса, г, не более |
Длина, мм, не более |
74PS-300 |
16* |
1100 |
643 |
74P9-20 |
9x12** |
400 |
205 |
74P9-60 |
9x12** |
600 |
286 |
74P9-100 |
9x12** |
600 |
326 |
74P14-200 |
14x18** |
800 |
403 |
74P14-300 |
14x18** |
1100 |
534 |
74P14-400 |
14x18** |
1800 |
652 |
75S-650 |
22* |
3600 |
807 |
75R3-650 |
19,1 (3/4) |
4000 |
856 |
75R3-800 |
19,1 (з/4) |
5200 |
1037 |
75R3-1000 |
19,1 (3/4) |
5800 |
1245 |
75R1-1500 |
25,4 (1) |
6700 |
1571 |
75P3-650 |
19,1 (3/4) |
4000 |
848 |
75P3-800 |
19,1 (3/4) |
5200 |
1030 |
75P3-1000 |
19,1 (3/4) |
5700 |
1238 |
75P1-1500 |
25,4 (1) |
6700 |
1563 |
75PS-650 |
22* |
3600 |
800 |
76R3-600 |
19,1 (3/4) |
6600 |
954 |
76R3-800 |
19,1 (3/4) |
7300 |
1214 |
76R3-1000 |
19,1 (3/4) |
7900 |
1449 |
76S-600 |
22* |
6600 |
927 |
6852-5 |
6 4*** |
100 |
170 |
6852P-5 |
6 4*** |
100 |
157 |
* - размер присоединительной втулки цилиндрической формы ** - размер присоединительного прямоугольника *** - размер присоединительного шестигранника |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наработка на отказ, циклов, не менее |
100000 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
