Номер по Госреестру СИ: 77411-20
77411-20 Ключи моментные электронные
(BAHCO серий TAW, TAWM)
Назначение средства измерений:
Ключи моментные электронные BAHCO серий TAW, TAWM, (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные электронные
Рисунок № 1
Внешний вид.
Ключи моментные электронные
Рисунок № 2
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства - 10.02.2025
Номер записи - 176280
ID в реестре СИ - 1140936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация ТAW24800, мод. TAWM38135, мод. TAWM34800, мод. TAW9135, мод. TAW24800, TAWM930М, TAWM9135, TAWM912M, TAWM14340, TAWM12340, TAWM, TAWM38135, TAWM, TAWM12340, TAWM, TAW9135, TAW24800, TAW, TAW1430M, BAHCO серий TAWM930М, BAHCO серий TAWM930A, BAHCO серий TAWM1430, BAHCO серий TAW, TAWM,
Производитель
Изготовитель - Фирма "SNA Europe SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 40
Выдано извещений - 1
Кол-во периодических поверок - 37
Кол-во средств измерений - 3
Кол-во владельцев - 7
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№296 от 2020.02.10 Об утверждении типов средств измерений 100
Наличие аналогов СИ: Ключи моментные электронные (BAHCO серий TAW, TAWM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SNA Europe SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61707-15 24.09.2021 |
Ключи динамометрические шкальные, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61727-15 24.09.2021 |
Ключи динамометрические электронные, IZO, TAW Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61730-15 24.09.2021 |
Ключи динамометрические предельные, 6000, 7000 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
68728-17 18.09.2022 |
Ключи моментные предельные, Bahco, Irimo Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
77411-20 10.02.2025 |
Ключи моментные электронные, BAHCO серий TAW, TAWM Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
77323-20 03.02.2025 |
Ключи моментные предельные, BAHCO серий 74WR, 74WS, 74W9, 74W14, 7455, 74PR, 74PS, 74P9, 74P14, 75R3, 75R1, 75S, 75P3, 75P1, 75PS, 76R3, 76S, 6852-5, 6852P-5 Фирма "SNA Europe SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Ключи моментные электронные (BAHCO серий TAW, TAWM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 3 | 1 | 2 | 0 | 2 | 1 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "КВАЗАР" (RA.RU.310696) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ПАО "ОДК-САТУРН" (1844) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Ключи моментные электронные (BAHCO серий TAW, TAWM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
1404 | 1658 |
|
ФБУ Ярославский ЦСМ Ярославская область |
1911 | 1658 |
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным электронным BAHCO серий TAW, TAWM
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «SNA Europe SAS», Франция
Поверка
Поверкаосуществляется по документу МП АПМ 78-19 «Ключи моментные электронные BAHCO серий TAW, TAWM. Методика поверки», утвержденному ООО «Автопрогресс-М» 01 октября 2019 г.
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011. Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений крутящего момента силы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«SNA Europe SAS», Франция
Адрес: 12-17 allee Rosa Luxemburg, 95000 Cergy-France Телефон: +81-3-3762-2451, факс: +81-3-3762-2428
E-mail: info@snaeurope.com
Производственная площадка «Snap-On Speciality Tools», США Адрес: 1920 San Jose Ave, City of Industry, California 91748, USA E-mail: info@snaeurope.com
Заявитель
Общество с ограниченной ответственностью «Эс-Эн-Эй Юроп (РУС)» (ООО «Эс-Эн-Эй Юроп (РУС)»)ИНН 7715252859
Адрес: 141407, МО, г. Химки, ул. Панфилова, вл.21, стр.1
Тел./факс: +7 (495) 221-58-51
E-mail: info.ru@snaeurope.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип работы ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении нагрузки.
Под действием крутящего момента силы изменяется напряжение на выходе датчика момента, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы.
Ключи состоят из корпуса, рукоятки, электронного табло, гнезда в виде прямоугольника с замком для установки сменных инструментальных насадок или головки с присоединительным квадратом с шариковым фиксатором.
Ключи выпускаются в 17 модификациях и различаются значениями диапазона измерений крутящего момента силы, ценой деления, а также дизайном исполнения и значениями некоторых технических характеристик.
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунке 1. Типовая маркировка ключей представлена на рисунке 2.

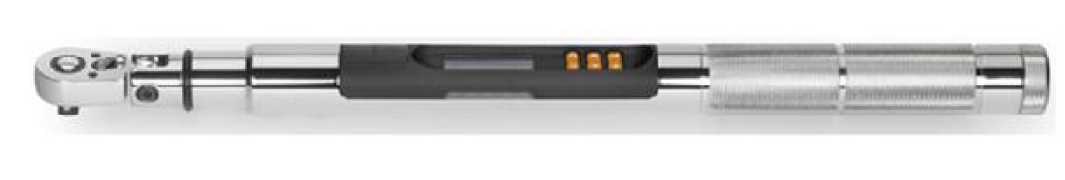

Рисунок 1 - Общий вид ключей моментных электронных BAHCO серий TAW, TAWM
Фирменный логотип

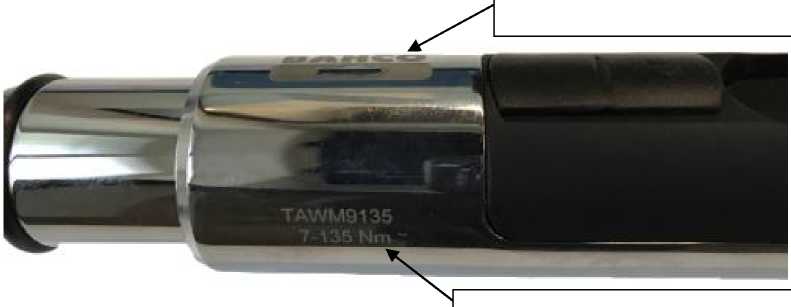

Рисунок 2 - Типовая маркировка ключей моментных электронных BAHCO серий TAW, TAWM
Наименование модификации и диапазон измерений
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
|
TAWM912M |
от 0,6 до 12,0 |
0,01 |
±4/±6* ±2/±3** |
|
TAWM930M |
от 1,5 до 30,0 |
0,01 | |
|
TAWM1412M |
от 0,6 до 12,0 |
0,01 | |
|
TAWM1430M |
от 1,5 до 30,0 |
0,01 | |
|
TAWM9135 |
от 7 до 135 |
1 | |
|
TAWM14340 |
от 17 до 340 |
1 | |
|
TAWM24800 |
от 40 до 800 |
1 | |
|
TAWM38135 |
от 7 до 135 |
1 | |
|
TAWM12340 |
от 17 до 340 |
1 | |
|
TAWM34800 |
от 40 до 800 |
1 | |
|
TAW912M |
от 0,6 до 12,0 |
0,01 | |
|
TAW930M |
от 1,5 до 30,0 |
0,01 | |
|
TAW1412M |
от 0,6 до 12,0 |
0,01 | |
|
TAW1430M |
от 1,5 до 30,0 |
0,01 | |
|
TAW9135 |
от 7 до 135 |
1 | |
|
TAW14340 |
от 17 до 340 |
1 | |
|
TAW24800 |
от 40 до 800 |
1 | |
|
* - для диапазона измерений от 5 до 20 % не включ. от верхнего предела измерений ** - для диапазона измерений от 20 до 100 % включ. от верхнего предела измерений | |||
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) или внутреннего прямоугольника, мм |
Масса, г, не более |
Длина, мм, не более |
|
TAWM912M |
9x12* |
390 |
259 |
|
TAWM930M |
9x12* |
390 |
259 |
|
TAWM1412M |
6,35 (1/4) |
405 |
292 |
|
TAWM1430M |
6,35 (1/4) |
405 |
292 |
|
TAWM9135 |
9x12* |
1170 |
450 |
|
TAWM14340 |
14x18* |
1565 |
610 |
|
TAWM24800 |
24x32* |
4100 |
1180 |
|
TAWM38135 |
9,5 (3/8) |
1280 |
475 |
|
TAWM12340 |
12,7 (1/2) |
1970 |
670 |
|
TAWM34800 |
19,1 (3/4) |
4850 |
1235 |
|
TAW912M |
9x12* |
390 |
259 |
|
TAW930M |
9x12* |
390 |
259 |
|
TAW1412M |
6,35 (1/4) |
405 |
292 |
|
TAW1430M |
6,35 (1/4) |
405 |
292 |
|
TAW9135 |
9x12* |
1170 |
450 |
|
TAW14340 |
14x18* |
1910 |
610 |
|
TAW24800 |
24x32* |
4000 |
1180 |
|
* - размер внутреннего прямоугольника | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
100000 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
