Номер по Госреестру СИ: 77111-19
77111-19 Анализаторы гидрохимические
(Waspmote Smart Water Ions)
Назначение средства измерений:
Анализаторы гидрохимические Waspmote Smart Water Ions (далее - анализаторы) предназначены для непрерывных измерений температуры, рН и массовой концентрации ионов в воде.
Внешний вид.
Анализаторы гидрохимические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 25.12.2024
Номер записи -
ID в реестре СИ - 1010877
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Libelium Comunicaciones Distribuidas S.L."
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2586 от 2017.11.23 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП г. Череповца "Электросеть"
№3303 от 2019.12.25 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы гидрохимические (Waspmote Smart Water Ions)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Libelium Comunicaciones Distribuidas S.L."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
77112-19 25.12.2024 |
Анализаторы гидрохимические, Waspmote Smart Water Фирма "Libelium Comunicaciones Distribuidas S.L." (ИСПАНИЯ ) |
ОТ МП |
1 год |
|
77111-19 25.12.2024 |
Анализаторы гидрохимические, Waspmote Smart Water Ions Фирма "Libelium Comunicaciones Distribuidas S.L." (ИСПАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Анализаторы гидрохимические (Waspmote Smart Water Ions)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 8 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы гидрохимические (Waspmote Smart Water Ions)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы гидрохимические Waspmote Smart Water Ions имеют встроенное и автономное программное обеспечение. Встроенное ПО устанавливается в энергонезависимую память вторичных преобразователей и предназначено для сбора, обработки и передачи информации. Автономное разработано для отображения, просмотра и хранения измеренных данных на ПК.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Автономное | |
|
Идентификационное наименование ПО |
SWIonsI 0 |
SmartWaterGUI |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
417e4d803cefa2397 901a94089f91e21 | |
|
Алгоритм вычисления цифрового идентификатора |
MD5 | |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам гидрохимическим Waspmote Smart Water Ions
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств
измерений pH
Приказ Минприроды России от 07.12.2012 № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация Libelium Comunicaciones Distribuidas S.L.
Поверка
Поверкаосуществляется по документу МП-209-81-2019 «ГСИ. Анализаторы гидрохимические
Waspmote Smart Water Ions. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 сентября 2019 г.
Основные средства поверки:
-
- рабочий эталон 3 разряда единицы температуры согласно ГОСТ 8.558-2009;
-
- рабочие эталоны рН 2-го разряда - буферные растворы согласно
ГОСТ 8.120-2014; +
Стандартные образцы водных растворов: ионов аммония (NH4+) ГСО 7015-93/7017-93; бромид-ионов (Br-) ГСО 9329-2009; ионов кальция (Ca2+)
ГСО 8065-94/8067-94; хлорид-ионов (Cl-) - ГСО 6687-93/6689-93; ионов меди (Cu22++) ГСО 7998-93/8000-93; фторид-ионов (F-) ГСО 7188-95; ионов магния (Mg2+)
ГСО 7190-95/7192-95; нитрат-ионов (N+ O3-) ГСО 6696-93/6698-93; нитрит-ионов (NO2-) ГС+О 7021-93/7022-93; ионов калия+ (K+), ГСО 8092-94/8094-94; ионов серебра (Ag+) ГСО 9727-2010; ионов натрия (Na+) ГСО 8062-94/8064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
Изготовитель
Libelium Comunicaciones Distribuidas S.L., Испания
Agpec:C.P: 50014, Calle de Escatron 16, Zaragoza (Spain)
Телефон: +34 976 54 74 92
Факс: +34 976 47 31 86
Web-сайт: www.libelium.com
Заявитель
Общество с ограниченной ответственностью «Полтраф СНГ»
(ООО «Полтраф СНГ»)
ИНН 7840346247
Адрес: 191119, г. Санкт-Петербург, ул. Марата, д. 74, лит. А, пом. 2Н
Телефон: +7 (812) 640-36-69
E-mail: info@poltraf.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерений pH и массовых концентраций ионов потенциометрический.
Конструктивно анализаторы состоят из набора датчиков и вторичного преобразователя. Вторичный преобразователь выполнен в поликарбонатном пыле- и влагозащищенном корпусе, для просмотра результатов измерений необходим персональный компьютер с ПО «SmartWaterGUI».
Анализаторы могут быть оснащены адаптерами связи: RS-485, USB, MODBUS, RS-232. Питание может осуществляться как от сети переменного тока, так и от сети постоянного тока. Кроме того, для питания опционально могут быть поставлены встроенные или внешние солнечные панели.
Общий вид анализаторов жидкости представлен на рисунке 1

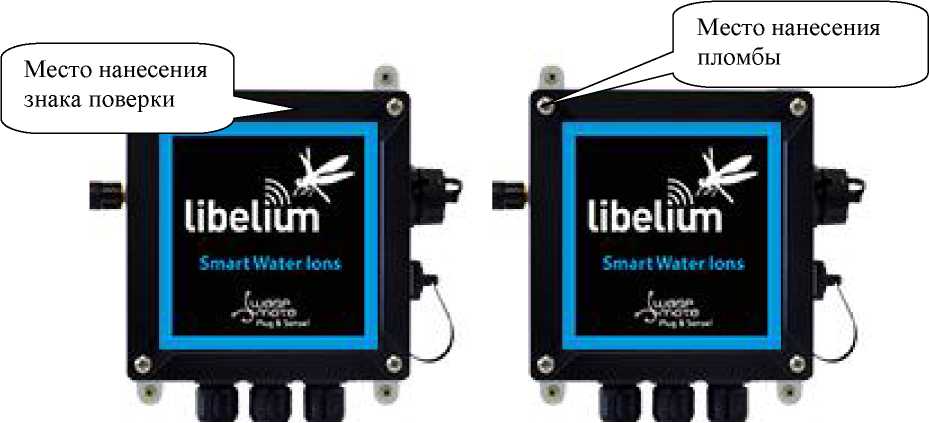

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Рисунок 1 - Общий вид анализатора
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С |
±0,5 |
|
Диапазон измерений pH |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности в режиме измерений pH |
±0,1 |
|
Диапазоны измерений массовой концентрации ионов, мг/дм3: - аммония (NH4+) |
от 940-2 до 9 103 |
|
- бромид-ионов (Br-) |
от 440-1 до 8-103 |
|
- кальция (Ca2+) |
от 440-1 до 4-103 |
|
- хлорид-ионов (Cl-) |
от 1,5 до 35403 |
|
- меди (Cu2+), |
от 640-2 до 3,2403 |
|
- фторид-ионов (F-) |
от 1-10-1 до 1,9403 от 1-10-1 до 12403 |
|
- йодид-ионов (Г) | |
|
- лития (Li+) |
от 1-10-1 до 5-103 |
|
- магния (Mg2+) |
от 2,4 д о 2,4403 |
|
- нитрат-ионов (NO3-) |
от 640-1 до 31003 |
|
- нитрит-ионов (NO2-) |
от 2,5 до 1403 |
|
- перхлорат-ионов (ClO4-) |
от 1 до 10403 от 440-1 до 3,9403 |
|
- калия (K+) | |
|
- серебра (Ag+) |
от 1-10-1 до 3,2403 от 1-10-1 до 10403 |
|
- натрия (Na+) | |
|
Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации ионов при температуре анализируемой среды от 5 до 50 °С, % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
124 |
|
- ширина |
85 |
|
- высота |
122 |
|
Масса, кг, не более |
1 |
|
Характеристики источника питания: - от сети переменного тока частотой (с частотой 50 Гц), В |
от 100 до 240 |
|
- от сети постоянного тока, В |
от 24 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
|
- температура анализируемой среды для ион-селективных датчиков, °С |
от +5 до +50 |
|
- температура анализируемой среды для остальных датчиков, °С |
от 0 до +100 |
|
- относительная влажность воздуха, % |
до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
