Номер по Госреестру СИ: 77112-19
77112-19 Анализаторы гидрохимические
(Waspmote Smart Water)
Назначение средства измерений:
Анализаторы гидрохимические Waspmote Smart Water (далее - анализаторы) предназначены для непрерывных измерений температуры, удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности и массовой концентрации растворенного в воде кислорода.
Внешний вид.
Анализаторы гидрохимические
Рисунок № 1
Внешний вид.
Анализаторы гидрохимические
Рисунок № 2
Программное обеспечение
Анализаторы гидрохимические Waspmote Smart Water имеют встроенное и автономное программное обеспечение. Встроенное ПО устанавливается в энергонезависимую память вторичных преобразователей и предназначено для сбора, обработки и передачи информации. Автономное разработано для отображения, просмотра и хранения измеренных данных на ПК.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Идентификационные данные (признаки) |
Значение | |
Встроенное |
Автономное | |
Идентификационное наименование ПО |
SmartWater FRMV |
SmartWaterGUI |
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
не ниже 1.0 |
Цифровой идентификатор ПО |
64d73b68f07a8480ecd ceeb437ef63b9 |
- |
Алгоритм вычисления цифрового идентификатора |
MD5 |
- |
Знак утверждения типа
Знак утверждения типананосится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам гидрохимическим Waspmote Smart Water
Приказ № 2771 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств
измерений pH
ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
Приказ Минприроды России от 07.12.2012 № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация Libelium Comunicaciones Distribuidas S.L.
Поверка
Поверка осуществляется по документу МП-209-80-2019 «ГСИ. Анализаторы гидрохимические Waspmote Smart Water. Методика поверки», утвержденному ФГУП «ВНИИМим. Д.И. Менделеева» 11 сентября 2019 г.
Основные средства поверки:
-
- рабочий эталон 1 разряда единицы удельной электрической проводимости жидкостей согласно приказу № 2771 от 27 декабря 2018 г.;
-
- рабочий эталон 3 разряда единицы температуры согласно ГОСТ 8.558-2009;
-
- рабочие эталоны рН 2-го разряда - буферные растворы согласно
ГОСТ 8.120-2014;
-
- стандартный образец состава искусственной газовой смеси на основе инертных и постоянных газов ГСО 10531-2014;
-
- СО мутности (формазиновая суспензия) ГСО 7271-96;
-
- стандарт-титры СТ-ОВП-01 (рег. № 61364-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рис. 2.
Изготовитель
Libelium Comunicaciones Distribuidas S.L., Испания
Адрес: C.P: 50014, Calle de Escatron 16, Zaragoza (Spain)
Телефон: +34 976 54 74 92
Факс: +34 976 47 31 86
Web-сайт: www.libelium.com
Заявитель
Общество с ограниченной ответственностью «Полтраф СНГ» (ООО «Полтраф СНГ»)ИНН 7840346247
Адрес: 191119, г. Санкт-Петербург, ул. Марата, д. 74, лит. А, пом. 2Н
Телефон: +7 (812) 640-36-69
E-mail: info@poltraf.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерений УЭП основан на измерении падения напряжения между двумя электродами, с которым пропорционально связана УЭП через постоянную датчика.
Принцип действия канала измерений pH и ОВП - потенциометрический.
Принцип действия измерительного канала массовой концентрации растворенного кислорода основан на измерении силы тока в первичном преобразователе и преобразования его в соответствующее значение массовой концентрации растворенного кислорода.
Принцип действия канала измерений мутности основан на измерении интенсивности рассеивания света в воде. Интенсивность рассеянного излучения измеряется под углом 90 градусов от падающего луча света.
Конструктивно анализаторы состоят из набора датчиков и вторичного преобразователя. Максимальное количество датчиков, подключаемое к анализаторам - шесть. Вторичный преобразователь выполнен в поликарбонатном пыле- и влагозащищенном корпусе, для просмотра результатов измерений необходим персональный компьютер с ПО «SmartWaterGUI».
Анализаторы могут быть оснащены адаптерами связи: RS-485, USB, MODBUS, RS-232. Питание может осуществляться как от сети переменного тока, так и от сети постоянного тока. Кроме того, для питания опционально могут быть поставлены встроенные или внешние солнечные панели.
Общий вид анализаторов жидкости представлен на рисунке 1
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
Место нанесения
знака поверки
Рисунок 1 - Общий вид анализатора

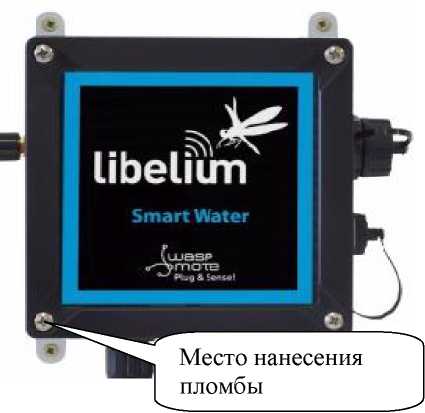

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор гидрохимический |
1 шт. | |
Датчики |
1 компл.* |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Кабель ПК-анализатор |
1 шт. | |
Транспортировочный кейс |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
МП-209-80-2019 |
1 экз. |
* Комплект датчиков определяется заказчиком. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений УЭП, См/м |
от 140"6 до 20 |
Пределы допускаемой относительной погрешности в режиме измерений УЭП, % |
±1 |
Диапазон измерений температуры, °С |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С |
±0,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3 |
от 0 до 20 |
Пределы допускаемой абсолютной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0 до 0,1 включ. мг/дм3, мг/дм3 |
±0,03 |
Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 0,1 до 20 мг/дм3, % |
±2 |
Диапазон измерений pH |
от 0 до 14 |
Пределы допускаемой абсолютной погрешности в режиме измерений pH |
±0,1 |
Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ |
от -1999 до +1999 |
Пределы допускаемой абсолютной погрешности в режиме измерений окислительно-восстановительного потенциала (ОВП), мВ |
±10 |
Диапазон измерений мутности, ЕМФ |
от 0 до 4000 |
Пределы допускаемой абсолютной погрешности в режиме измерений мутности в диапазоне от 0 до 100 включ. ЕМФ, ЕМФ |
±5 |
Пределы допускаемой относительной погрешности в режиме измерений мутности в диапазоне св. 100 до 4000 ЕМФ, % |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - длина |
124 |
- ширина |
85 |
- высота |
122 |
Масса, кг, не более |
1 |
Характеристики источника питания: от сети переменного тока частотой (с частотой 50 Гц), В |
от 100 до 240 |
от сети постоянного тока, В |
от 24 до 30 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
- температура анализируемой среды, °С |
от 0 до 100 |
- относительная влажность воздуха, % |
до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средняя наработка на отказ, ч |
10000 |
