№440 от 12.03.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31371
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 31859 "Гигрометры психометрические ВИТ"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ12 марта 2018 г.
440
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 31859 «Гигрометры психометрические ВИТ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ОАО «ТЕРМОПРИБОР» от 29 января 2018 г. № 01/0083,№ 01/0084 приказываю:
-
1. Внести изменения в описание типа на гигрометры психометрические ВИТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 9364-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 31859 «Гигрометры психометрические ВИТ» на последующие 5 лет.
-
3. Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполв м настоящего прикяяя оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Г олубев
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «12» марта 2018 г. № 440
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гигрометры психрометрические ВИТ
Назначение средства измеренийГигрометры психрометрические ВИТ предназначены хтя измерений относительной влажности и температуры воздуха.
Описание типа средств измеренийПринцип действия гигрометров психрометрических ВИТ при измерении температуры основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды. Принцип действия гигрометров психрометрических ВИТ при измерении относительной влажности воздуха основан на измерении температуры воздуха двумя термометрами, резервуар одного из которых увлажняется с помощью фитиля, смачиваемого водой. Установившееся показание увлажненного термометра определяется динамическим равновесием между влагой на фитиле и влагой окружающего воздуха.
Гигрометр психрометрический ВИТ состоит из пластмассового основания, к которому крепятся: два термометра со шкалой, психрометрическая таблица, стеклянный питатель, заполняемый водой. В воду питателя опускается один конец фитиля, второй конец которого закрепляется на резервуаре термометра.
Гигрометры психрометрические ВИТ выпускаются в модификациях: ВИТ-1. ВИТ-2, отличающиеся диапазонами измерения температуры и относительной влажности.
Общий вид средства измерений представлен на рисунках 1 и 2.
Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1

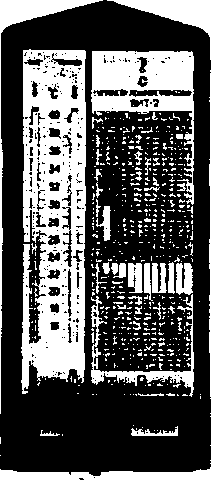

Рисунок 2 - Общий вид гигрометров психрометрических ВИТ-2
Пломбирование гигрометров психрометрических ВИТ не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ВИТ-1 |
ВИТ-2 | |
|
Температурный диапазон измерения влажности, °C |
от 5 до 25 |
от 20 до 23 |
|
от 23 до 26 | ||
|
от 26 до 40 | ||
|
Диапазон измерения относительной влажности, % |
от 20 до 90 |
от 54 до 90 |
|
от 40 до 90 | ||
|
от 20 до 90 | ||
|
Диапазон измерения температуры, °C |
от 0 до 25 |
от 15 до 40 |
|
Цена деления, °C |
0,2 | |
|
Пределы допускаемых абсолютных погрешностей термометров гигрометров, °C |
±0.2 | |
|
Пределы допускаемых абсолютных погрешностей относительной влажности гигрометров при скорости аспирации от 0,5 до 1 м/с при температуре по «сухому» термометру, % от 5 до 10 °C включ. св. 10 до 30 °C включ. св. 30 до 40 °C включ. |
±7 ±6 ±5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Высота основания, мм, не более |
295 |
|
Ширина основания, мм, не более |
120 |
|
Толщина основания, мм, не более |
50 |
|
Вероятность безотказной работы термометров за 2000 часов |
0.90 |
|
Условия эксплуатации: -температура окружающей среды, °C ВИТ-1 |
от ±0 до +25 |
|
ВИТ-2 |
от +15 до +40 |
|
-относительная влажность воздуха, % |
от 20 до 90 |
|
-атмосферное давление, кПа |
от 84 до 106,7 |
наносится в верхнем левом углу паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гигрометр психрометрический ВИТ |
Мб 2.844.000 |
1 шт. |
|
Паспорт гигрометра психрометрического ВИТ-1 ВИТ-2 |
Мб 2.844.000 Мб 2.844.000-01 |
1 экз. |
|
Руководство по эксплуатации |
Мб 2.844.000РЭ |
1 экз. |
|
Коробка |
Мб 6.876.247 |
1 шт. |
осуществляется по МИ 737-83 «Методические указания. Гигрометр психрометрический типа ВИТ. Методы и средства поверки».
Основные средства поверки:
Рабочий эталон единицы температуры 3 разряда по ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры, часть 2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в паспорте.
Нормативные и технические документы, устанавливающие требования к гигрометрам психрометрическим ВИТГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
МИ 737-83 Методические указания. Гигрометр психрометрический типа ВИТ. Методы и средства поверки.
ТУ 25-11.1645-84 Гигрометр психрометрический типа ВИТ. Технические условия.
ИзготовительОткрытое акционерное общество «ТЕРМОПРИБОР» (ОАО «ТЕРМОПРИБОР»)
ИНН 5020002728
141600, Россия, Московская обл., г.Клин, Волоколамское шоссе, 44
Тел. +7(49624) 2-60-87, факс +7(49624) 2-60-94
E-mail: thermopribor@thermopribor.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»
(ФБУ «ЦСМ Московской области»)
ИНН 7705044930
141570, Россия, Московская область, Солнечногорский р-он, рабочий поселок Менделеево Тел. +7(49624) 2-41-62, факс +7(49624) 7-70-70
E-mail: welcome@mosoblcsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
