ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Высокоскоростные системы измерения параметров пути «СОКОЛ-2»

Высокоскоростные системы измерения параметров пути «СОКОЛ-2» (далее -системы) предназначены для измерений параметров геометрии рельсовой колеи.

В основу работы Систем положен метод оптической лазерной триангуляции и инерциальный метод измерения геометрических параметров рельсовой колеи. Лазеры, установленные в профилометрах, подсвечивают рельсовую колею, образуя единую линию засветки. Объективы видеокамер, установленных в профилометрах, фокусируют отраженные лучи в точки на матрицах видеокамер, формируя профили каждого рельса. По смещению точек профилей рельсов вычисляются параметры геометрии рельсовой колеи. БИНС измеряет углы пространственного положения рамы с профилометром в трех плоскостях. Полученная от всех регистрирующих устройств информация поступает на АРМ оператора, после обработки данных АРМ оператора обеспечивает визуализацию и регистрацию геометрических параметров рельсов и рельсовой колеи в реальном масштабе времени, а также передает данные на сервер для их хранения.

Высокоскоростные системы измерения параметров пути «СОКОЛ-2» представляют собой путеизмерительную систему, установленную на мобильное средство диагностики (МСД) например, вагон, локомотив, автомотрису или другую подвижную единицу, конструктивно состоящую из измерительного оборудования, закрепленного на ходовой тележке, и оборудования для обработки и передачи данных, размещенного внутри вагона. Под вагоном размещены профилометры и бесплатформенная инерциальная система (БИНС) (только для исполнения 01), закрепленные на ходовой тележке. Внутри вагона находятся сервер данных, автоматизированное рабочее место оператора (АРМ) и блок управления Системами.

Системы выпускаются в исполнениях 01 и 02. Системы исполнения 01 отличаются наличием БИНС в составе Системы. На Системы исполнения 02 устанавливаются только профилометры.

1

4

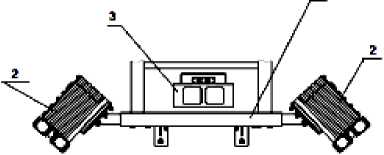

Рисунок 1 - Схема расположения элементов систем относительно железнодорожного пути 1 - Рама; 2 - Профилометры; 3 - БИНС, 4 - Рельс.

Для защиты стекол измерительного оборудования от грязи и пыли, в конструкции системы предусмотрен обдув. Каждый патрубок измерительного оборудования соединен с воздуховодом, по которому осуществляется продув воздуха, предварительно очищенного от твердых частиц с помощью воздухоочистителя.

Если измерительное оборудование, установленное в подвагонной части подвижного состава, эксплуатируется при температуре окружающей среды ниже 0°С, то для обеспечения нормального функционирования системы предусмотрен обогрев ее отдельных устройств (лазеров, видеокамер). Обогрев осуществляется за счет нагревательных элементов, смонтированных на корпусе устройств. Управление обогревом производится с помощью блока управления.

Изделие содержит лазеры 4 класса опасности по ГОСТ 31581-2012

На корпуса профилометров нанесены знаки лазерной опасности согласно ГОСТ 31581-2012. Блок управления Системами обеспечивает блокировку доступа к тумблеру включения лазеров с помощью специального ключа.

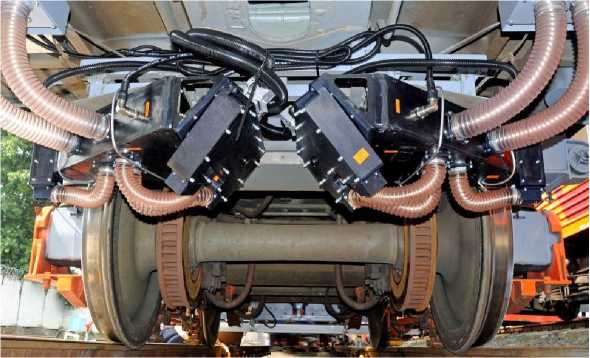

Рисунок 2 - Общий вид высокоскоростных систем измерения параметров пути

«СОКОЛ-2»

Пломбирование систем не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение «ИНТЕГРАЛ» установлено на жестком диске АРМ оператора. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. ПО «ИНТЕГРАЛ», установленное на АРМ оператора, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров пути от норм содержания, распечатывает на бумажном носителе выходные документы и записывает данные проезда на сервер с привязкой к координате пути.

Идентификационные данные программного обеспечения комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения комплексов

Уровень защиты программного обеспечения оценивается, как «высокий» по Р

50.2.077-2014.

Метрологические и технические характеристики

Таблица - 2. Метрологические характеристики высокоскоростных систем измерения параметров пути «СОКОЛ-2»

Таблица - 3. Технические характеристики высокоскоростных систем измерения параметров пути «СОКОЛ-2»

наносится на наружную поверхность систем методом гравировки и в правом верхнем углу руководства по эксплуатации типографским методом.

Таблица 4 - Комплект поставки систем

приведены в пункте 2.3 документа ВДМА.663500.152 РЭ «Высокоскоростные системы измерения параметров пути «СОКОЛ-2».

Нормативные и технические документы, устанавливающие требования к системам ВДМА.663500.152 ТУ «Высокоскоростные системы измерения параметров пути «СОКОЛ-2». Технические условия».

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), ИНН 7707011088 Адрес: 119602, Россия, г. Москва, 1-й Красносельский пер., д. 3, пом. 1, комн. 75 Тел/Факс: +7 (495) 230-30-26

E-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»,

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437 55-77, факс: (495) 437-56-66,

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
