Изменения в описание типа на счетчики электрической энергии серии iEM3000
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии серии iEM3000
Счетчики электрической энергии серии iEM3000 (далее - счётчики) предназначены для измерений и учета активной и реактивной энергии в одном или в двух направлениях в трехфазных трехпроводных и четырехпроводных цепях переменного тока промышленной частоты.
Принцип действия счетчиков основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды. Счетчики электрической энергии с< 1ЕМ3000 состоят из входных первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея на ЖКИ. В счетчиках в качестве датчиков тока используются трансформаторы и в качестве датчиков напряжения резистивные делители. Особенностью счетчиков iEM31xx является использование неразрывно связанных цепей тока и напряжения. Счетчики предназначены для эксплуатации внутри помещений промышленного, сельскохозяственного и бьггового назначения, и подл ежат установке в шкаф со степенью защиты оболочки не ниже IP51. Счетчики могут применятьс автономно, так и в составе автоматизированных систем контроля и учета электроэне (АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управл< нагрузкой энергетических сетей. Связь с ЭВМ осуществляется с помощью цифрового интерфейса. Питание счетчика обеспечивается от входных сигналов напряжения.
Измеренные значения и параметры настроек прибора можно просмотреть на дисплее прибора, используя кнопки управления на лицевой панели. Кнопки управления позволяют произвести настройку прибора (выставить режим работы, коэффициенты трансформ измерительных трансформаторов, и др.).
Дополнительно, для приборов со встроенным интерфейсом связи RS485, с помо] программного обеспечения «ION Setup» и «SPM7» можно просматривать измерения и настраивать параметры прибора с экрана компьютера.
Измерение реактивной энергии происходит следующим образом.
Шаг 1. Вычисляется абсолютное (беззнаковое) значение реактивной мощности каж, фазы как корень квадратный из разности квадратов полной и активной мощностей:
q = р2Шаг 2. По сдвигу фазы тока от напряжения вычисляется текущий квадрант для вектора полной мощности кВА. (В расчёт берётся только 1-я гармоника. Применяется быстрое разложение в ряд Фурье). Реактивной мощности присваивается знак «+» при нахождении
ерии
•я как
ргии
ения
лции
щью
:дой
вектора полной мощности в 1-м или во 2-м квадранте и, соответственно, знак «-» в 3-м или в 4-м квадранте.
ШагЗ.
Реактивная мощность 3-х фаз вычисляется как арифметическая сумма реактивных мощностей по фазам.
Шаг 4.Вычисляется приращение реактивной энергии как интеграл реактивной мощности по времени. Вычисление осуществляется в течение каждых 50-ти периодов сетевого напряжения (либо 60 периодов для сетей 60Гц). Т.е., интегрирование осуществляется примерно в течение 1 секунды.
Шаг 5.
Итоговое значение реактивной энергии вычисляется как сумма предыдущего итогового значения и приращения значения полученного на предыдущем шаге.
Для хранения и отображения измеренных величин в счетчиках имеется энергонезависимая память и жидкокристаллический индикатор для отображения измеряемых величин. Учет электроэнергии обеспечивается по тарифам и временным зонам, которые задаются программно. Количество тарифов в моделях со встроенным тарификатором до 4. Ход часов при отсутствии питания обеспечивается с помощью мощного конденсатора не менее 72 часов. При более длительном отключении питания счетчика происходит сброс часов и тарифного расписания к заводским настройкам.
Конструктивно счетчики изготовляются двух модификаций: прямого (до 63 А) и трансформаторного (до 6 А) включения, и состоят из лицевой панели, пломбируемых крышек, цифрового интерфейса и дискретных входов и выходов. На лицевой панели счетчика расположены:
•Два светодиода, показывающие потребление активной электроэнергии, а также, счетчик включен и работает нормально;
• Клавиатура из трех кнопок, позволяющая изменять режимы работы и отображения на дисплее;
•Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика.
В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM3100, iEM3110, iEM3115, iEM3150, iEM3155, iEM3200, iEM3210, 1EM3215, iEM3250, iEM3255. Схема структурного обозначения приборов с перечислением моделей представлена на рисунке 1.
Рисунок 1. Схема структурного обозначения счетчиков серии 1ЕМ3000
аций
Функциональные возможности счетчиков серии iEM3000 в зависимости от модифик
приведены в таблице 1.
Таблица 1. Функциональные возможности счетчиков серии iEM3000
|
Функциональные возможности счётчиков |
Модификации счётчиков | |||||
|
iEM3100/ iEM3200 |
1ЕМ3110/ iEM3210 |
1ЕМ3115/ iEM3215 |
iEM3150/ iEM3250 |
iEl iE |
Л3155/ M3255 | |
|
И |
змеряемые величины | |||||
|
Среднее значение напряжения* |
- |
+ |
+ | |||
|
Фазные токи* |
+ |
+ | ||||
|
Активная мощность* |
+ |
+ | ||||
|
Реактивная и полная мощность* |
- |
+ | ||||
|
Коэффициент мощности* |
+ |
+ | ||||
|
Частота* |
- |
+ | ||||
|
Активная энергия (импорт) |
+ |
+ |
+ |
+ |
+ | |
|
Активная энергия (импорт) по тарифам (до 4х тарифов) |
- |
- |
4- |
- |
+ | |
|
Активная энергия (экспорт) |
- |
- |
- |
- |
4- | |
|
Реактивная энергия (импорт, экспорт) |
- |
- |
- |
- |
+ | |
|
Активная энергия (импорт) от момента последнего сброса (partial) |
+ |
+ |
+ |
+ |
+ | |
|
Реактивная энергия (импорт) от момента последнего сброса (partial) |
- |
- |
- |
- |
+ | |
|
Счётчик часов включенного состояния прибора |
- |
- |
- |
- |
+ | |
Передача данных и управление
|
Порт RS-485 (протокол Modbus) |
- |
- |
- |
1 |
1 | |
|
Дискретные входы |
- |
- |
2 |
- |
1 | |
|
Дискретный выходы |
- |
- |
- |
- |
1 | |
|
Импульсный выход |
- |
1 |
- |
- |
- | |
|
Аварийная сигнализация | ||||||
|
Сигнализация перегрузки по мощности |
- |
- |
- |
- |
+ | |
|
Примечание: *- без нормирования точности | ||||||
Фотография счетчика и места опломбирования представлены на рисунках 2 и 3.
Рисунок 2. Фотография счетчика серии iEM3000 (модель 1ЕМ3155). Красным кругом выделено место установки клейма поверителя в виде наклейки.

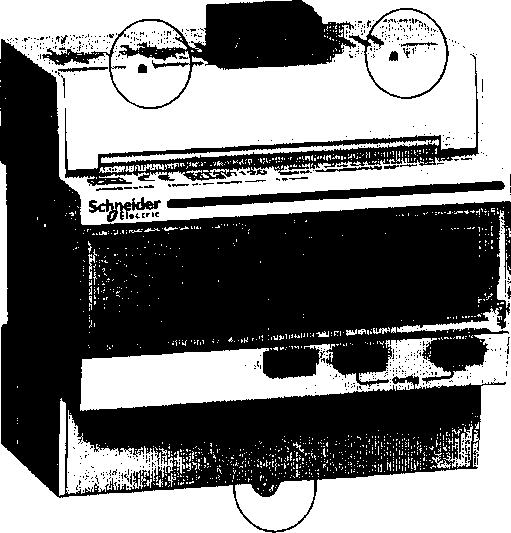

Рисунок 3. Фотография счетчика серии iEM3000 (модель iEM3155). Красными кругам и
выделены проушины для установки пломб энергоснабжающей организации.
Программное обеспечениеВстраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения
настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия счётчика.
ся в
Влияние программного продукта на точность показаний счетчиков находик границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измер соответствуют нормированной точности счетчика
ений
Идентификационные данные программного обеспечения приведены в таблице 2. Таблица 2. Характеристики программного обеспечения счетчиков серии iEM3000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Swift.bin |
|
Номер версии (идентификационный номер) ПО |
v. 1.Х.ХХХ |
|
Цифровой идентификатор ПО |
— |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний уровень» в соответствии с Р 50.2.077-2014.
ерии
Метрологические и технические характеристики
Основные метрологические и технические характеристики представлены в таблице 3. Таблица 3. Основные метрологические и технические характеристики счетчиков с< iEM3000
|
Наименование параметра |
Значение | |
|
Класс точности по активной энергии:
-поГОСТР 52323-2005
|
1 0,5S 1 | |
|
Класс точности по реактивной энергии по ГОСТ Р 52425-2005 |
2 | |
|
Базовый/номинальный (максимальный) ток, А
|
10 (63) 5(6) 1(6) | |
|
Номинальное напряжение, В |
от Зх 100/173 до 3x277/480 | |
|
Номинальная частота, Гц |
50 либо 60 — настраивается | |
|
Максимальное значение коммутируемого тока на контактах реле управления нагрузкой, мА |
50 для цифрового выхода (мо iEM3155/iEM3255) 15 для импульсного выхода (мо iEM3110/ iEM3210) |
дель дель |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 25 до плюс 55 | |
|
Постоянная счетчика на импульсном выходе, имп./(кВт-ч)
|
От 0,01 до 500 От 1 до 1000 От 0,01 до 500 | |
|
Минимальная длительность импульсов на импульсном выходе, мс |
50 |
|
6 | ||
|
Стартовый ток, мА
|
40 5 | |
|
Полная мощность, потребляемая каждой измерительной цепью тока, не более, Вт |
0,4 (для iEM31xx) 0,01 (для iEM32xx) | |
|
Мощность потребляемая измерительными входами напряжения, не более, В-А |
5 — в однофазном режиме 10 — в 3-х фазном режиме в сумме по входам | |
|
Максимальная мощность, цепей собственного питания счетчика, не более, В-А |
10 | |
|
Основная абсолютная погрешность часов при температуре 25°С, с/сут |
±2,5 | |
|
Дополнительная температурная погрешность часов при температуре от минус 25°С до плюс 55°С, с/сут на °C |
±0,2 | |
|
Длительность учёта времени и календаря при отключенном питании, не менее, ч |
72 | |
|
Защита от проникновения пыли и воды |
IP20 (корпус), IP40 (лицевая панель) | |
|
Средний срок службы, лет |
15 | |
|
Масса, не более, кг |
0,5 | |
|
Габаритные размеры (длина; ширина; высота), не более, мм |
90; 69; 95 | |
|
Средняя наработка счетчика до отказа, ч |
235 000 | |
|
Знак утверждения типа Знак утверждения типа наносится на лицевой панели счетчика и титульных Л1 эксплуатационной документации методом офсетной печати. Комплектность средства измерений В комплект поставки входят:
Примечание: *-поставляется по отдельному заказу организациям, которые провс поверку. ** - программное обеспечение доступное в свободном доступе на сайте изготовителя. Поверка Осуществляется по документу: «Счетчики электрической энергии серии iEM3000. Мето поверки» (МП 208-3002-2013), утвержденному ФГУП «ВНИИМС» в октябре 2013 Поверительное клеймо наносится на счетчик и (или) паспорт. Перечень основного оборудования, необходимого для поверки:
|
[стах )ДЯТ дика юда. ргии | |
на в
Методика измерений на счетчики электрической энергии серии iEM3000 приведе руководстве по эксплуатации (DOCA0005RU-01).
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии серии 1ЕМ3000измерения и условия
-
1. ГОСТ 31818.11-2012 (МЭК 62052-11:2003) "Аппаратура для электрической энергии переменного тока. Общие требования. Испытания испытаний. Часть 11. Счетчики электрической энергии".
для
измерения
21. Статические
-
2. ГОСТ 31819.21-2012 (МЭК 62053-21:2003) "Аппаратура электрической энергии переменного тока. Частные требования. Часть счетчики активной энергии классов точности 1 и 2".
для измерения
22. Статические
-
3. ГОСТ 31819.22-2012 (МЭК 62053-22:2003) "Аппаратура электрической энергии переменного тока. Частные требования. Часть счетчики активной энергии классов точности 0,2S и 0,5S".
-
4. ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчлков, тарификации и управления нагрузкой. Прямой локальный обмен данными".
«Wuxi Pro-face Electronics Со., Ltd.», Китай
Адрес: №20, Hanjian Road, National Hi-Tech Industrial Development Zone, Wuxi, Jiangsu, 214028, R.P.C., China
Головной офис: Фирма «Schneider Electric Industries SAS», Франция
Адрес: 89, Boulevard Franklin Roosevelt
92500 Rueil-Malmaison, France
Тел.: (33) 141 29 85 01 Факс: (33) 141 29 89 01
ЗаявительАО "Шнейдер Электрик", г. Москва,
Адрес: 127018 г. Москва, Двинцев ул., 12, корп.1, здание «А»
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Номер аттестата аккредитации 30004-13 от 26.07.2013 г.
