МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

08 июля 2022 г.

Москва

О внесении изменений в сведения об утверэвденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением насгиящи! о приказа оставлякзкза собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  Е.Р.Лазаренко

Сертификат: 029D109B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен; с 27.12.2021 до 27.12.2022

I           __________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1691

Лист № 1 Регистрационный № 59554-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие

Манометры МП, НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие (далее приборы) предназначены для измерений избыточного (в т. ч. вакуумметрического) давления, а также разности давлений некристаллизующихся жидкостей, газов и паров (в том числе агрессивных).

Приборы состоят из первичного преобразователя, преобразующего давление в перемещение чувствительного элемента и механизма, преобразующего это перемещение в угловое перемещение стрелки, пропорциональное измеряемому давлению.

Приборы с верхними пределами измерений до 40 кПа принято также называть «напоромерами», «тягомерами» и «тягонапоромерами».

Приборы выпускаются в цилиндрическом или прямоугольном корпусах, которые могут оснащаться фланцами и скобами. Приборы имеют предохранительное стекло. Для присоединения к месту отбора давления приборы снабжены штуцером, который располагается в нижней части, сбоку либо сзади корпуса прибора (в дифманометрах установлены два штуцера).

Модели с цилиндрическим корпусом могут быть диаметром от 30 до 250 мм (в этом случае к буквенному обозначению модели дописываются цифры, соответствующие диаметру корпуса).

Приборы могут дополняться цветными зонами, секторами и шкалами температуры, как совмещенными со шкалами давления, так и автономно, функцией электрического выходного сигнала по измеряемому давлению, а также цифровой индикацией. Некоторые модели приборов могут изготавливаться взрывозащищённого исполнения, ударопрочного, для пожарных и водолазных дыхательных аппаратов (рассчитаны на глубину погружения до 300 м включительно).

Устройства для пломбировки корпусов приборов осуществляются по требованию заказчика.

Приборы виброустойчивого исполнения могут заполняться специальной вязкой жидкостью.

Сигнализирующие устройства показывающих манометров выполняются на основе: микропереключателей (Вм); механических контактов с магнитным поджатием и без поджатия (Эк); индуктивных контактов (Эи); электронных контактов (Эе).

Диапазон измерений указанных моделей может быть различным, в пределах диапазона, указанного в таблице 1.

Общий вид манометров МП, НП, ЭКН и ЭКМ, вакуумметров ВП, ТП, ЭКТ и ЭКВ, мановакуумметров МВП, ТНП и ЭКМВ, дифманометров ДП и ЭКД показывающих и сигнализирующих представлен на рисунках 1 - 12.

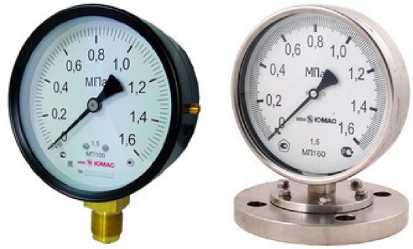

Рисунок 1 - Общий вид манометров показывающих МП, в т. ч.

взрывозащищённых

Рисунок 2 - Общий вид манометров показывающих НП, в т. ч.

взрывозащищённых

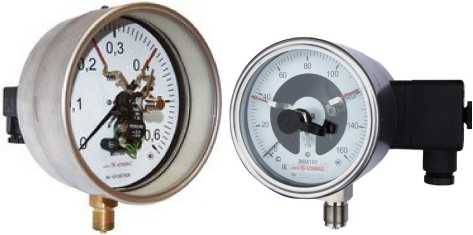

Рисунок 3 - Общий вид манометров сигнализирующих ЭКН и ЭКТ, в т. ч.

взрывозащищённых

Рисунок 4 - Общий вид манометров сигнализирующих ЭКМ

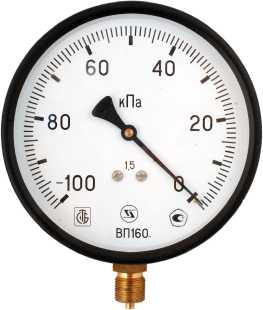

Рисунок 5 - Общий вид вакуумметров показывающих ВП

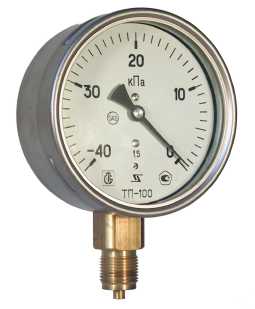

Рисунок 6 - Общий вид вакуумметров показывающих ТП

Рисунок 7 - Общий вид мановакуумметров показывающих ТНП

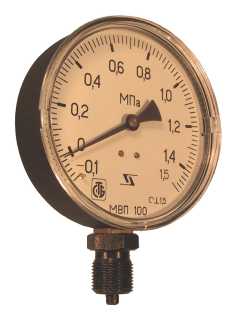

Рисунок 8 - Общий вид мановакуумметров показывающих МВП

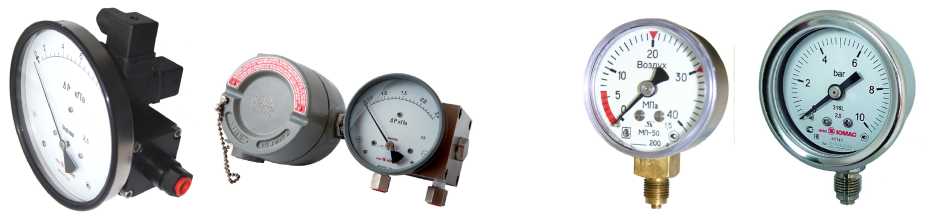

Рисунок 9 - Общий вид дифманометров сигнализирующих ЭКД

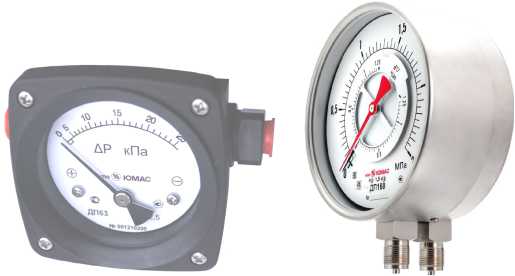

Рисунок 11 - Общий вид дифманометров показывающих ДП, в т. ч. взрывозащищённых

Рисунок 10 - Общий вид манометров показывающих МП для дыхательных аппаратов

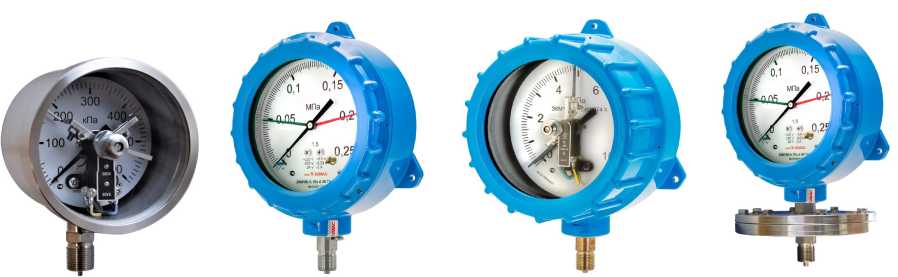

Рисунок 12 - Общий вид манометров ЭКМ, мановакуумметров ЭКМВ сигнализирующих взрывозащищённых

Заводской номер наносится методом печати, гравировки или наклейки на циферблат или корпус прибора в местах, указанных на рисунке 13.

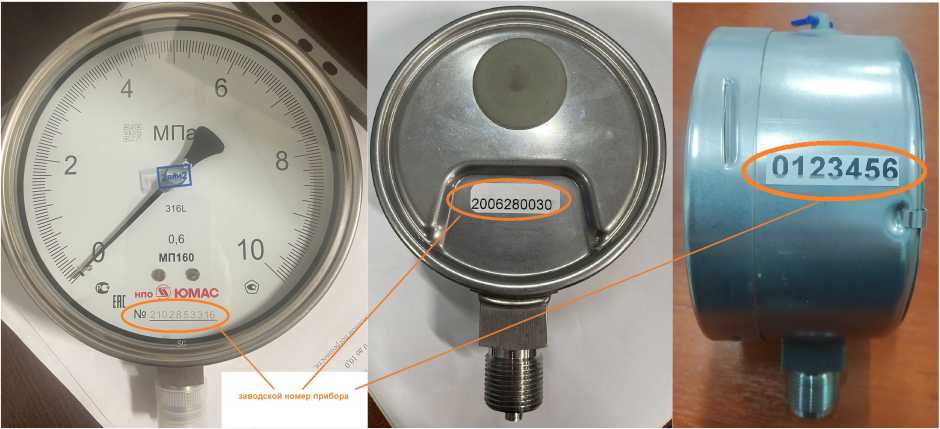

Рисунок 13 - Места нанесения заводского номера

Знак поверки наносится на стекло прибора или его заднюю сторону корпуса (рисунок 14).

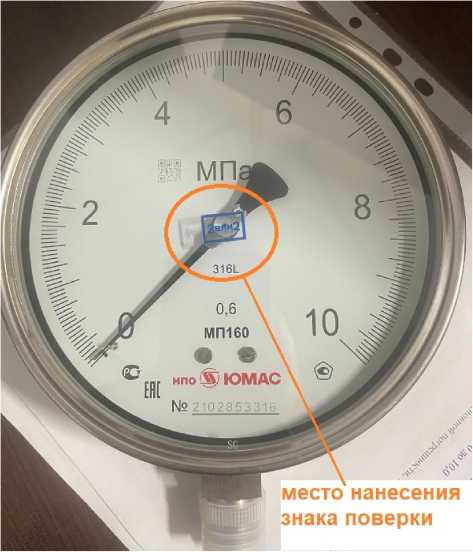

Рисунок 14 - Места нанесения знака поверки

Пломбировка приборов осуществляется в места, указанных на рисунке 15.

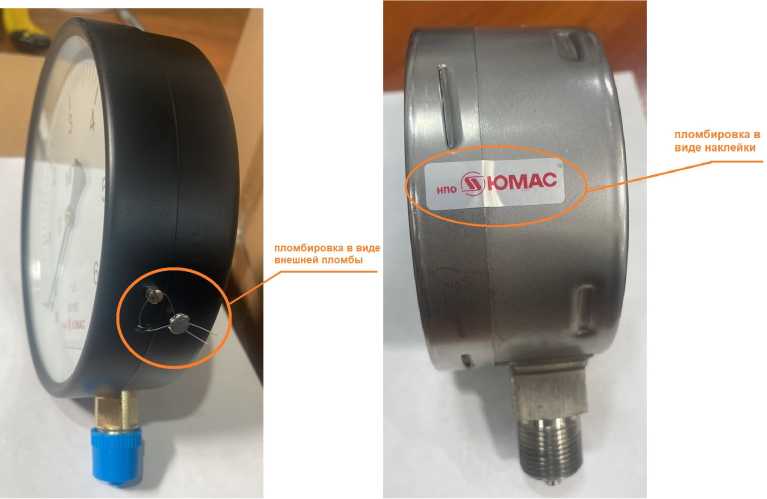

Рисунок 15 - Места установки пломбировки корпуса прибора

отсутствует.

Метрологические и основные технические характеристики приведены в таблицах 1 - 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта печатным методом.

Комплектность средства измерений В комплект поставки входят:

Таблица 3 - Комплектность

Манометры МП, вакуумметры ВП, мановакуумметры МВП. Руководство по эксплуатации № 4212-001-62100924-2010-1 ...19;

Манометры дифференциальные показывающие ДП и манометры дифференциальные сигнализирующие ЭКД. Руководство по эксплуатации № 4212-001-62100924-2010-201.205;

Манометры МП и НП, вакуумметры ВП и ТП, мановакуумметры МВП и ТНП. Руководство по эксплуатации № 4212-001-62100924-2010-21.29;

Манометры ЭКМ и ЭКН, вакуумметры ЭКВ и ЭКТ, мановакуумметры ЭКМВ и ЭКТН показывающие сигнализирующие. Руководство по эксплуатации № 4212-001-62100924-201030.40;

Манометры ЭКМ и ЭКН, вакуумметры ЭКВ и ЭКТ, мановакуумметры ЭКМВ и ЭКТН, дифманометры ЭКД показывающие сигнализирующие взрывозащищённые 0Ех ia. Руководство по эксплуатации № 2017-10-003;

Манометры ЭКМ и ЭКН, вакуумметры ЭКВ и ЭКТ, мановакуумметры ЭКМВ и ЭКТН, дифманометры ЭКД показывающие сигнализирующие взрывозащищённые 1Ех d. Руководство по эксплуатации № 2017-10-001.

Нормативные документы, устанавливающие требования к манометрам МП, НП, ЭКН и ЭКМ, вакуумметрам ВП, ТП, ЭКТ и ЭКВ, мановакуумметрам МВП, ТНП и ЭКМВ, дифманометрам ДП и ЭКД показывающим и сигнализирующим

ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ТУ 4212-001-62100924-2010. «Манометры НП, ЭКН и ЭКМ, вакуумметры ВП, ТП, ЭКТ и ЭКВ, мановакуумметры МВП, ТНП и ЭКМВ, дифманометры ДП и ЭКД показывающие и сигнализирующие».

ООО НПО «ЮМАС», г. Москва, ул. Ярцевская, д. 29, корп. 2

ИНН 7731629710

Тел: (495) 730-20-20

E-mail: info@jumas.ru

Web-сайт: www.jumas.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2022 г. № 1691

Лист № 1 Регистрационный № 82566-21                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «АвтоУраган-МС»

Комплексы измерительные с видеофиксацией «АвтоУраган-МС» (далее - комплексы) предназначены для измерения в неподвижном состоянии или в движении, скорости движения транспортных средств (ТС) радиолокационным методом, для измерений значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Принцип действия комплексов при измерении скорости движения ТС при неподвижном положении и при движении комплексов основан на измерении разности частоты высокочастотных сигналов радиолокационного модуля при отражении от движущихся ТС и от неподвижных объектов (эффект Доплера).

Запись измеренных значений скорости ТС производится только на фото- и видеокадры, формируемые основной фронтальной камерой.

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами. Результат определения координат комплексов выдается в протоколе NMEA.

Комплексы выпускаются в шести модификациях, отличающихся формой видеомодуля, наличием радиолокационного модуля, наличием и разрешающей способностью основной фронтальной камеры. Модификации комплекса имеют обозначение M_/S_-RD-P-R-L-BR-BL, где:

М_/Б_ - базовая модификация комплексов (М8, М5, МХ или S8, S5, SX);

RD - наличие радиолокационного модуля;

P - наличие дополнительной фронтальной камеры;

R - наличие дополнительной камеры сбоку справа;

L - наличие дополнительной камеры сбоку слева;

BR - наличие дополнительной камеры сзади справа;

BL - наличие дополнительной камеры сзади слева.

Обозначение модификаций комплексов и измерительные функции представлены в таблице 1.

Таблица 1 - Обозначение базовых модификаций комплексов и измерительные функции

Комплексы конструктивно состоят из видеомодуля, выполненного в едином пыле-влагозащищенном корпусе, световой панели (опционально) и АРМ оператора. В корпусе видеомодуля расположены: основная фронтальная камера, дополнительные камеры, модули инфракрасной подсветки, приемник ГЛОНАСС/GPS, радиолокационный модуль (в зависимости от модификации), модуль передачи данных и промышленный компьютер.

Видеомодуль и световая панель размещаются снаружи патрульного автомобиля, и используются в неподвижном положении или в движении.

Комплексы применяются для фиксации превышения установленной скорости движения транспортного средства, остановки на железнодорожном переезде, стоянки на железнодорожном переезде, несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств, несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых автотранспортных средств, движение транспортных средств по полосе для маршрутных транспортных средств в нарушение ПДД, остановки транспортных средств на полосе для маршрутных транспортных средств в нарушение ПДД, нарушение правил остановки или стоянки транспортных средств, остановки или стоянки на местах, отведенных для ТС инвалидов, остановки или стоянки транспортных средств на пешеходном переходе и ближе 5 метров перед ним, нарушение правил остановки или стоянки транспортных средств на тротуаре, остановки или стоянки транспортных средств в местах остановки маршрутных транспортных средств или стоянки легковых такси либо ближе 15 метров от мест остановки маршрутных транспортных средств или стоянки легковых такси, остановки или стоянки транспортных средств на трамвайных путях либо остановки транспортных средств далее первого ряда от края проезжей части, остановки на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях, нарушение правил остановки или стоянки транспортных средств на проезжей части, повлекшее создание препятствий для движения других транспортных средств, нарушений требований законодательства Российской Федерации о внесении платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн, нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств, нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием транспортного средства, опасного вождения, несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления, проезд под запрещающий знак, движение во встречном направлении по дороге с односторонним движением, движение задним ходом по автомагистрали, движение на грузовом автомобиле с разрешенной максимальной массой более 3,5 тонн по автомагистрали далее второй полосы, движение по велосипедным или пешеходным дорожкам либо тротуарам, движение по обочинам, нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках), нарушения правил пользования внешними световыми приборами, нарушения требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении.

Общий вид комплексов, форма видеомодулей и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 4.

Видеомодуль

(в зависимости от модификации)

Световая панель (опция)

Основная фронтальная камера

Радиолокационный модуль (в зависимости от модификации)

установки пломбы

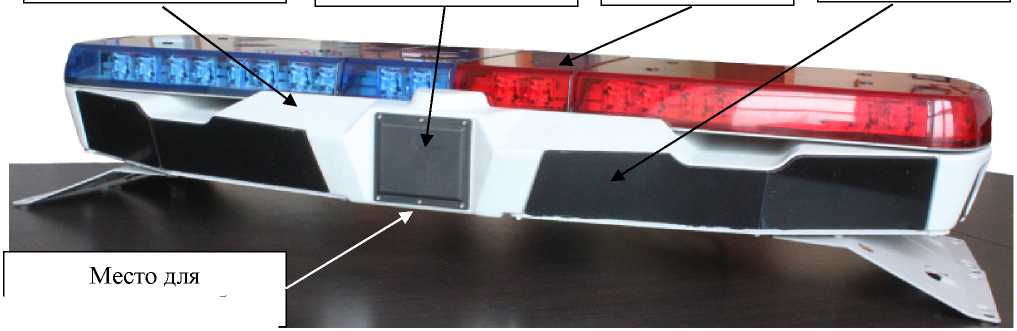

Рисунок 1 - Общий вид комплексов

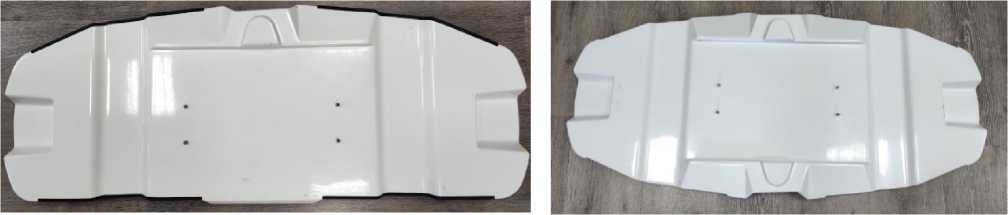

Рисунок 3 - Форма видеомодуля модификации S

Рисунок 2 - Форма видеомодуля модификации М

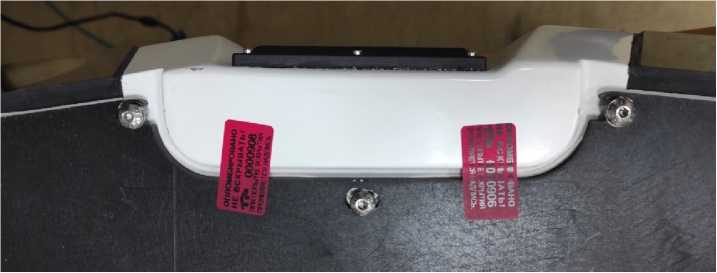

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Маркировка наносится на этикетку, расположенную на тыльной стороне видеомодуля. Пример маркировки комплексов и обозначение места нанесения знака утверждения типа представлены на рисунке 5.

Модификация M8-RD-P-L-R-BL-BR

ООО «Рекогна-Индастриал», Россия

ТУ 4278-032-95195549-2020

Изготовлен: 01.2021

ЗаВ. № RIMS2104067

Комплекс измерительный с видеофиксацией «АвтоУраган-МС»

ОС от 10 до 30 В. IP 66

Рисунок 5 - Пример маркировки комплексов и обозначение места нанесения знака утверждения типа

Место для нанесения знака утверждения типа

На корпус СИ знак поверки не наносится.

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на этикетку, расположенную на тыльной стороне видеомодуля и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность комплексов

изложены в разделе 1, глава «Принципы и методы измерений» документа РСАВ.402100.032 РЭ «Комплекс измерительный с видеофиксацией «АвтоУраган-МС». Руководство по эксплуатации».

Комплекс измерительный с видеофиксацией «АвтоУраган-МС». Технические условия ТУ 4278-032-95195549-2020

Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»)

ИНН 7709677268

Адрес: 107023, г. Москва, ул. Электрозаводская, д.24

Юридический адрес: 109004, г. Москва, Тетеринский пер., д. 16, э. 1, пом. IV, к. 3, оф. 2

Тел./ Факс: +7(495)229-80-72

E-mail: info@recognize.ru

Web-сайт: www.recognize.ru

Общество с ограниченной ответственностью «Технологии Распознавания» (ООО «Технологии Распознавания»)

ИНН 7709677268

Адрес: 107023, г. Москва, ул. Электрозаводская, д.24

Юридический адрес: 109004, г. Москва, Тетеринский пер., д. 16, э. 1, пом. IV, к. 3, оф. 2

Тел./ Факс: +7(495)229-80-72

E-mail: info@recognize.ru Web-сайт: www.recognize.ru

Общество с ограниченной ответственностью «Рекогна - Индастриал» (ООО «Рекогна - Индастриал»)

ИНН 7718285556

Адрес: 107023, г. Москва, ул. Электрозаводская, д.24

Юридический адрес: 115230, г. Москва, проезд Хлебозаводский, дом 7, стр.9, пом. Х, ком. 25, оф.17

Тел./ Факс: +7 (495) 104-32-21

E-mail: info@recogna-i.ru Web-сайт: www.recogna-i.ru

Общество     с     ограниченной ответственностью     «СМАРТРОУД»

(ООО «СМАРТРОУД»)

ИНН 9724033906

Адрес: 140235, Московская обл, Воскресенский район, городское поселение Хорлово, пл. Ленина, зд.1., стр. 10

Юридический адрес: 115522, г. Москва, пр-кт Пролетарский, д. 17, к. 1, э. 1, пом. II, к. 2, оф. б2у

Тел./ Факс: +7 (495) 181-44-05

E-mail: info@sm-road.ru

Web-сайт: sm-road.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико - технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30002-13
