Сведения о средстве измерений: 51035-12 Хроматографы жидкостные

Номер по Госреестру СИ: 51035-12
51035-12 Хроматографы жидкостные
("Chromaster")

Назначение средства измерений:
Хроматографы жидкостные «Chromaster» (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ при проведении санитарного, экологического и технологического контроля.

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Хроматографы жидкостные
Рисунок № 1

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Хроматографы жидкостные
Рисунок № 2

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Хроматографы жидкостные
Рисунок № 3

Внешний вид. Хроматографы жидкостные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Хроматографы жидкостные
Рисунок № 4

Общие сведения

Дата публикации - 05.01.2020
Срок свидетельства - 06.07.2027
Номер записи - 174167
ID в реестре СИ - 953719
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Хроматографы жидкостные Chromaster, Поверка, нет модификаций, мод. Chromaster ULTRA RS, мод. Chromaster, VWR ELSD 90 LT, Chromaster, Спектрофотометрический детектор 5410 UV, Chromaster, 5430 Diode Array, -, "Chromaster",

Производитель

Изготовитель - Фирма "Hitachi High-Tech Science Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_14 Анализ рынка поверки Южного федерального округа

Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 60
Выдано извещений - 1
Кол-во периодических поверок - 55
Кол-во средств измерений - 9
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№709 от 2012.08.28 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 51026-51031-12, 31860-12, 51033-51037-12, 22753-12, 51038-12, 19440-12, 51039-51041-12, 29658-12, 51042-12, 20594-12, 51043-51045-12, 15501-12, 51046-51047-12, 26089-12, 51048-51058-12)

№1490 от 2017.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений

№1592 от 2022.06.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (29)

Наличие аналогов СИ: Хроматографы жидкостные ("Chromaster")

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Hitachi High-Tech Science Corporation"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
61313-15 11.08.2021	Анализаторы рентгенофлуоресцентные энергодисперсионные, EA1200VX Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ )	ОТ МП	1 год
73371-18 04.12.2024	Анализаторы рентгенофлуоресцентные, FT110A Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ )	ОТ МП	1 год
51035-12 06.07.2027	Хроматографы жидкостные, "Chromaster" Фирма "Hitachi High-Tech Science Corporation" (ЯПОНИЯ )	ОТ МП	1 год

MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Хроматографы жидкостные ("Chromaster")

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМС" (01.00225-2011)	РСТ	-	1		1	0	0	1	1	0
ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362)	РСТ	Chromaster	7	2	0	7	1	7	0	7
ООО «Поверие» (RA.RU.313216)		Chromaster, Спектрофотометрический детектор 5410 UV	3	1	0	3	0	0	0	0
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	Chromaster Поверка	3		0	3	0	2	0	2
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	Chromaster	3	1	0	3	0	3	0	3
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	"Chromaster" Хроматографы жидкостные Chromaster Chromaster мод. Chromaster ULTRA RS	25		2	23	0	18	1	17
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462)	РСТ	Chromaster мод. Chromaster -	13	3	0	13	0	13	0	13
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	VWR ELSD 90 LT 5430 Diode Array - нет модификаций	4		2	2	0	4	2	2
ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264)		Chromaster	1		0	1	0	0	0	0

Стоимость поверки Хроматографы жидкостные ("Chromaster")

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	6073	5616
ФБУ Кузбасский ЦСМ Кемеровская область	4279	5616
ФБУ Костромской ЦСМ Костромская область	5053	5616
ФБУ Красноярский ЦСМ Красноярский край	6137	5616
ФБУ Липецкий ЦСМ Липецкая область	6422	5616

Программное обеспечение

Программное обеспечение выполняет следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, архивирование данных и другие функции).

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью защиты на физическом уровне - обеспечивается лицензией с применением USB-ключа).

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FLASH.MOT
Номер версии (идентификационный номер ПО)	не ниже 1.0.0.1
Цифровой идентификатор ПО^1}	15AF6643
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRS-32
Только для указанной версии ПО

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на боковую панель хроматографа в виде наклейки.

Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным «Chromaster»

Техническая документация изготовителя фирмы «Hitachi High-Tech Science Corporation», Япония

Поверка

осуществляется по документу МП 51035-12 «Инструкция. Хроматографы жидкостные «Chro-master». Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМС» 29.04.2019 г.

Основные средства поверки:

- ГСО 8749-2006 состава антрацена в ацетонитриле с массовой концентрацией антрацена 200 мкг/см³;
- весы электронные лабораторные неавтоматического действия X (рег. № 60903-15), НПВ не более 220 г, I (специального) класса точности по ГОСТ OIML R 76-1-2011;
- посуда мерная лабораторная по ГОСТ 1770-74;
- D-глюкоза квалификации «ч.д.а.» по ГОСТ 6038-79;
- резерпин, фармакопейная статья ФС 423267-96;
- вода дистиллированная по ГОСТ 6709-72.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

Фирма «Hitachi High-Tech Science Corporation», Япония
Адрес: 24-14, Nishi-Shimbashi 1-chome, Minato-ku, Tokyo 105-0003, Japan

Заявитель

Общество с ограниченной ответственностью «ГалаХим» (ООО «ГалаХим») ИНН 7703804079
Адрес: 123112, г. Москва, наб. Пресненская, д. 8, стр. 1, эт. 48, пом. 484С, ком. 2, 3 Телефон/факс: +7 (495) 151-01-50
E-mail: mailbox@galachem.su

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании с помощью детектора. Принцип детектирования, в зависимости от типа детектора, - фотометрический, флуориметрический, рефрактометрический, низкотемпературное испарительное светорассеяние или масс-спектрометрический.

Хроматографы жидкостные «Chromaster» разработаны по блочно-модульному принципу и комплектуются из насосного модуля, дозаторов (автоматические и ручные инжекторы), термостата колонок, детектора, системы обработки данных. В комплект хроматографа одновременно может входить не более двух детекторов (из них не более одного -дополнительного). Комплектация приборов зависит от конкретных аналитических задач.

Каждый из модулей хроматографа может управляться как с собственной панели управления, так и с помощью специализированного программного обеспечения поставляемого опционально и устанавливаемого на внешний ПК. Система в целом также может управляться со специализированного внешнего графического контроллера (GUI Controller), также поставляемого опционально. При использовании внешнего персонального компьютера контроль всех параметров работы прибора осуществляется по цифровой шине с применением внешнего программного обеспечения «OpenLab EzChrom», «МультиХром. Система сбора и обработки хроматографических данных для Windows» или «Clarity».

Хроматографы выпускаются следующих моделей: базовая модель (Chromaster) и модель Chromaster ULTRA RS.

Хроматографы базовой модели комплектуются по заказу детекторами: спектрофотометрическими 5410 UV, 5420 UV/VIS, детектором на диодной матрице 5430 Diode Array, флуори-метрическим детектором 5440 FL, рефрактометрическим детектором 5450 RI (основные) детектором низкотемпературного испарительного светорассеяния VWR ELSD 90 LT или SEDEX LT-ELSD 100 или масс-спектрометрическим 5610 MS (дополнительные); универсальным насосным модулем 5110 Pump или 5160 Pump, термостатом колонок 5310 Column Oven, а также устройствами дозирования - ручным типа Reodyne (опционально) и автоматическим устройством дозирования - автосамплером 5210 Autosampler или 5260 Autosampler.

Примечание - обозначение комплектующих базовой модели может включать префикс «СМ-», например, СМ-5410ЦУ (кроме детекторов низкотемпературного испарительного светорассеяния).

Универсальные насосные модули 5110 Pump и 5160 Pump выполнены по последовательной двухплунжерной схеме, обеспечивающей высокую точность и постоянство подачи элюента в диапазоне от 0,001 до 9,999 см³/мин при предельно малых пульсациях. Опционально насосы оснащаются встраиваемыми мембранными проточными дегазаторами. Насос 5160 Pump обеспечивает формирование четырехкомпонентного градиента на стороне низкого давления с высокой воспроизводимостью, имеет шестиканальный встраиваемый дегазатор малого объема, а также устройство промывки плунжеров и датчики утечек в стандартной комплектации.

Для ввода образца помимо ручных дозаторов хроматографы базовой модели Chromaster могут комплектоваться автосамплером 5210 Autosampler или 5260 Autosampler, позволяющими полностью автоматизировать работу прибора и выполнять все рутинные операции в автоматическом режиме. Автосамплер 5260 Autosampler может иметь опцию термостатирования штатива с образцами на элементах Пелтье.

Термостат колонок 5310 Column Oven оснащен воздушно-циркуляционным термостати-рованием, что обеспечивает высокую воспроизводимость результатов анализа. Термостат оснащен детекторами утечек и газовыми детекторами для обеспечения безопасной работы хроматографа. Термостат по отдельному заказу может быть оснащен специальным устройством Colunn Menegment System, обеспечивающим контроль времени работы колонок, их состояния и прочих параметров системы разделения.

Хроматографы модели Chromaster ULTRA RS комплектуются по заказу спектрофотометрическим детектором 6420 UV/VIS либо детектором на диодной матрице 6430 Diode Array (основные), флуориметрическим детектором 6440 FL (дополнительный), насосным модулем 6170 Pump, термостатом колонок 6310 Column Oven и автосамплером.

Примечание - обозначение комплектующих модели Chromaster ULTRA RS может включать префикс «СМИ-», например, СМИ-6420 UV/VIS.

Насосный модуль 6170 Pump выполнен по двухплунжерной бездемпферной насосной схеме с последовательным соединением головок, с индивидуальным независимым микропроцессорным линейным приводом каждой головки, с датчиками давления на каждой головке и автоматическим краном промывки с расположением обоих насосов в едином корпусе. Такая конструкция обеспечивает высокую точность и стабильность подачи элюента во всем диапазоне давлений с учетом сжимаемости жидкостей. Градиент в линии высокого давления формируется в мультиспиральном смесителе объемом 55 мкл. На входах в насосы встроены клапаны предварительного выбора элюента A1/A2 и B1/B2, обеспечивающие быструю смену элюента. Насосный модуль также имеет шестиканальный встраиваемый дегазатор малого объема.

Термостат колонок 6310 Column Oven по дополнительному заказу может быть оборудован модулем электронного считывания чип-паспортов колонок и 2-позиционным 6-портовым краном автоматического выбора колонок.

Автосамплер 6270 Autosampler с петлевым дозированием пробы при низком давлении имеет режимы полного и частичного заполнения петли и режим с отсечением пробы микропузырьками. Встроенный элемент Пелтье позволяет термостатировать штатив с образцами. Большое окно на передней дверце автосамплера 6270 Autosampler и светодиодная подсветка штатива для проб позволяют визуально контролировать ход работы и заполнение штатива.

Общий вид хроматографов жидкостных «Chromaster» приведен на рисунках 1 - 3. Пломбирование не предусмотрено.

	1
* 1 i 1.	Chre.T.j%icrUiJrt^
	GUt i, Controller •
1	liiiiMM

а ) б )

Рисунок 1 - Общий вид хроматографов жидкостных «Chromaster» базовая модель (а) и модель Chromaster ULTRA RS ( б )

а) б)

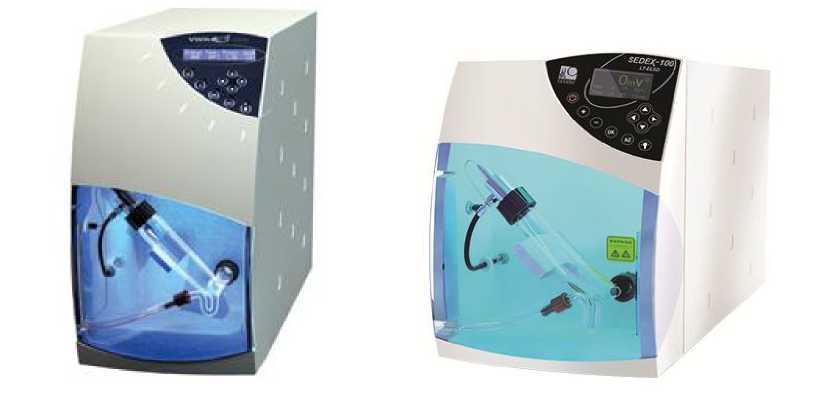

Рисунок 2 - Общий вид детекторов низкотемпературного испарительного светорассеяния VWR ELSD 90 LT (а) и SEDEX LT-ELSD 100 (б)

J -f

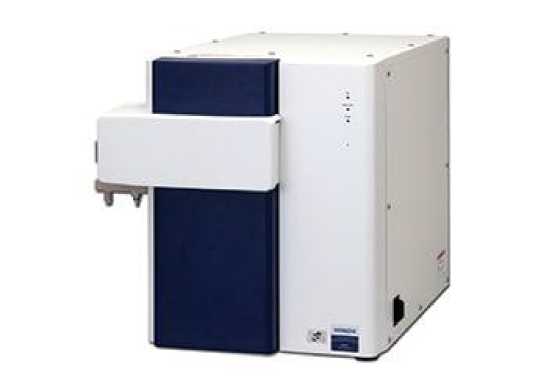

Рисунок 3 - Общий вид детекторов масс-спектрометрических 5610 MS

Таблица 12 - Комплектация хроматографов жидкостных «Chromaster» базовой модели

Наименование	Обозначение	Количество
Детектор спектрофотометрический 5410 UV	5410 UV или CM-5410 UV	по заказу¹)
Детектор спектрофотометрический 5420 UV/VIS	5420 UV/VIS или CM-5420 UV/VIS	по заказу¹⁾
Детектор на диодной матрице	5430 Diode Array или CM 5430 Diode Array	по заказу¹⁾
Детектор рефрактометрический	5450 RI или CM-5450 RI;	по заказу¹-*
Детектор флуориметрический	5440 FL или CM-5440 FL	по заказу 1)

Наименование	Обозначение	Количество
Детектор низкотемпературного испарительного светорассеяния	SEDEX LT-ELSD 100	по заказу¹⁾
Детектор низкотемпературного испарительного светорассеяния	VWR ELSD 90 LT	по заказу¹⁾
Масс-спектрометрический детектор	5610MS или СM-5610MS	по заказу¹-*
Универсальный насосный модуль	5110 Pump (СМ-5110 Pump) или 5160 Pump (CM-5160 Pump)	1 шт.
Автосамплер	5210 Autosampler (СМ- 5210 Autosampler) или 5260 Autosampler (СМ-5260 Autosampler)	по заказу
Ручной дозатор	Rheodyne 7725i	по заказу
Термостат колонок	5310 Column Oven или СM-5310 Column Oven	1 шт.
Дегазатор для автосамплера	-	по заказу
Дегазатор малого объема	-	по заказу
Органайзер емкостей растворителей со встроенным блоком питания	-	1 шт.
Сенсорная панель управления всеми блоками хроматографа	-	по заказу
Система менеджмента колонок	-	по заказу
Комплект ЗИП	-	1 набор
Программное обеспечение	-	по заказу
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 51035-12 с изменением № 1	1 экз.
¹⁾ - до двух детекторов в комплекте

Таблица 13 - Комплектация хроматографов жидкостных «Chromaster» модели Chromaster UL

TRA RS

Наименование	Обозначение	Количество
Детектор спектрофотометрический	6420UV/VIS или GMU-6420UV/VIS UV	по заказу²⁾
Детектор на диодной матрице	6430 Diode Array или CMU-6430 Diode Array	по заказу²⁾
Детектор флуориметрический	6440 FL или CMU-6440 FL	по заказу²⁾
Универсальный насосный модуль	6170 Pump или CMU-6170 Pump	1 шт.
Автосамплер	6270 Autosample или CMU-6270 Autosample	по заказу
Термостат колонок	6310 Column Oven или CMU-6310 Column Oven	1 шт.
Дегазатор малого объема	-	1 шт.

Наименование	Обозначение	Количество
Дегазатор для автосамплера	-	по заказу
Органайзер емкостей растворителей со встроенным блоком питания	-	1 шт.
Сенсорная панель управления всеми блоками хроматографа	-	по заказу
Система менеджмента колонок	-	по заказу
Комплект ЗИП	-	1 набор
Программное обеспечение	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП 51035-12 с изменением № 1	1 экз.
²⁾ В базовый комплект поставки входит один детектор (спектрофотометрический или на диодной матрице), по заказу в комплект может входить один дополнительный детектор -любой из перечня.

Метрологические и основные технические характеристики хроматографов жидкостных приведены в таблицах 2 - 11.

Таблица 2 - Метрологические характеристики хроматографов «Chromaster» базовой модели со спектрофотометрическими детекторами 5410 UV и 5420 UV/VIS

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п., не более	5,0-10^-5
Дрейф нулевого сигнала, е.о.п./ч, не более	1,0-10^-4
Предел детектирования по антрацену, г/см³	1,0-10^-9

Наименование характеристики	Значение
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	2
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 3 - Метрологические характеристики хроматографов «Chromaster» базовой модели с детекторами на диодной матрице 5430 Diode Array

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п.	5,0-10^-5
Дрейф нулевого сигнала, е.о.п./ч, не более	4,0-10^-4
Предел детектирования по антрацену, г/см³	1-10^-8
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	2
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 4 - Метрологические характеристики хроматографов «Chromaster» базовой модели с рефрактометрическими детекторами 5450 RI

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, ед.рефр, не более	2,5-10^-8
Дрейф нулевого сигнала, ед. реф./ч, не более	2-10^-7
Предел детектирования по антрацену, г/см³	1,0-10^-6
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	2
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 5 - Метрологические характеристики хроматографов «Chromaster» базовой модели с флуориметрическими детекторами 5440 FL

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, мкВ, не более	100
Дрейф нулевого сигнала, мкВ/ч, не более	1000
Предел детектирования по антрацену, г/см³	1-10^-11

Наименование характеристики	Значение
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	2
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 6 - Метрологические характеристики хроматографов «Chromaster» базовой модели с детекторами низкотемпературного испарительного светорассеяния VWR ELSD 90 LT и SEDEX LT-ELSD 100

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого, е.о.п., не более	1,0-10^-3
Дрейф нулевого сигнала, е.о.п./ч, не более	1,0-10^-3
Предел детектирования по глюкозе, г/см³	3,0-10^-8
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	3
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 7 - Метрологические характеристики хроматографов «Chromaster» базовой модели с масс-спектрометрическими детекторами 5610 MS

Наименование характеристики	Значение
Чувствительность (отношение сигнал/шум), не менее:	100:1
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала хроматографа с масс-спектрометрическим детектором, %:
- по времени удерживания	0,5
- по высоте пиков	4
- по площади	4
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 8 - Метрологические характеристики хроматографов «Chromaster» модели Chromaster ULTRA RS со спектрофотометрическими детекторами-6420 UV/VIS

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п., не более	1,0-10^-5
Дрейф нулевого сигнала, е.о.п./ч, не более	1,0-10^-4
Предел детектирования по антрацену, г/см³	2,0-10^-9

Наименование характеристики	Значение
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	3
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 9 - Метрологические характеристики хроматографов «Chromaster» модели Chromaster

ULTRA RS с детекторами на диодной матрице 6430 Diode Array,

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала (при одноволновом детектировании), е.о.п.:	2,5-10^-5
при длине оптического пути (размер кюветы) 10 мм	2,5-10^-5
65 мм	5,0-10^-5
Дрейф нулевого сигнала, е.о.п./ч, не более	4,0-10^-4
Предел детектирования по антрацену, г/см³:	1-10^-9
при длине оптического пути (размер кюветы) 10 мм	1-10^-9
65 мм	3-10^-10
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	3
Пределы допускаемых значений относительного изменения выходного
сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 10 - Метрологические характеристики хроматографов «Chromaster» модели Chromas-ter ULTRA RS с флуориметрическими детекторами 6440 FL

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, мкВ, не более	200
Дрейф нулевого сигнала, мкВ/ч, не более	500
Предел детектирования по антрацену, г/см³	1-10^-11
Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала, %:
- по времени удерживания	0,5
- по высоте пиков	3
- по площади	3
Пределы допускаемых значений относительного изменения выходного сигнала (площади пика) за 8 часов непрерывной работы, %	±2

Таблица 11 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон длин волн спектрометрических детекторов, нм: 5410 UV 5420 UV/VIS 6420 UV/VIS	от 190 до 600 от 190 до 900
Диапазон длин волн детекторов на диодной матрице 5430 Diode Array (в двухламповом исполнении), 6430 Diode Array	от 190 до 900
Диапазон коэффициентов преломления рефрактометрических детекторов 5450 RI	от 1,00 до 1,75
Флуориметрические детекторы 5440 FL, 6440 FL, диапазон длин волн, нм: возбуждения испускания (эмиссии)	от 200 до 850 от 250 до 900
Диапазон массового числа масс-спектрометрических детекторов 5610 MS, а.е.м.	от 0 до 1000
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±1
Потребляемая мощность, Вт, не более	1500
Габаритные размеры	в зависимости от комплектации хроматографа
Масса	в зависимости от комплектации хроматографа
Условия эксплуатации (в закрытых помещениях): о - температура окружающей среды, С - относительная влажность окружающей среды при температуре +35 °С и более низких температурах, без конденсации влаги, % - атмосферного давления, кПа мм рт. ст.	от +4 до +35 от 30 до 80 от 84 до 106,7 от 630 до 800
Средний срок службы, лет	8
Средняя наработка на отказ, ч	10000

Техническая поддержка
