Номер по Госреестру СИ: 76479-19
76479-19 Измерители иммитанса
(7600 Plus)
Назначение средства измерений:
Измерители иммитанса 7600 Plus (далее - измерители) предназначены для измерений параметров пассивных элементов электрических цепей (|Z| - полное сопротивление, |Y| - полная проводимость, 9 - фазовый угол, RS - электрическое сопротивление переменного тока по последовательной схеме, RP - электрическое сопротивление переменного тока по параллельной схеме, XS -реактивное электрическое сопротивление по последовательной схеме, GP -активная проводимость по параллельной схеме, BP -реактивная проводимость по параллельной схеме, |ESR| - эквивалентное последовательное сопротивление, CS - электрическая емкость по последовательной схеме, CP - электрическая емкость по параллельной схеме, LS -индуктивность по последовательной схеме, LP -индуктивность по параллельной схеме, D - тангенс угла потерь, Q - добротность).
Внешний вид.
Измерители иммитанса
Рисунок № 1
Внешний вид.
Измерители иммитанса
Рисунок № 2
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции сбора, обработки, отображения, хранения и передачи измеренных данных. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер) ПО |
не ниже V1.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую или заднюю панель в виде наклейки и/или на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям иммитанса 7600 PlusГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 25242-93 Измерители параметров иммитанса цифровые. Общие технические требования и методы испытаний
ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений индуктивности
Приказ Росстандарта № 146 от 15 февраля 2016 г. Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ Р 8.686-2009 ГСИ. Мосты переменного тока уравновешенные. Методика поверки Техническая документация изготовителя «IET Labs, Inc.», США
Поверка
Поверкаосуществляется по документу МП 2202-0076-2018 «ГСИ. Измерители иммитанса 7600 Plus.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2018 г.
Основные средства поверки:
-меры электрического сопротивления однозначные Р3030 (регистрационный номер в Федеральном информационном фонде 18445-99);
-наборы мер сопротивления образцовые Н2-1 (регистрационный номер в Федеральном информационном фонде 12942-91);
-меры электрического сопротивления измерительные Р4015, Р4016, Р4017, (регистрационный номер в Федеральном информационном фонде 7791-80);
-составные меры электрического сопротивления по ГОСТ Р 8.686-2009 R=100 кОм, 1 МОм, 10 МОм, 6R= ±(0,05 — 0,2) %;
-меры емкости образцовые Р597 (регистрационный номер в Федеральном
информационном фонде 2684-70);
-меры малой емкости КМЕ-101 (регистрационный номер в Федеральном
информационном фонде 5752-76);
-наборы мер емкости образцовые Е1-3 (регистрационный номер в Федеральном информационном фонде 8174-88);
-магазины емкости Р5025 (регистрационный номер в Федеральном информационном фонде 5395-76);
-меры индуктивности Р5101-Р5115 (Р596) (регистрационный номер в Федеральном информационном фонде 9046-83);
-меры индуктивности и добротности Р593 (регистрационный номер в Федеральном информационном фонде 2412-69);
-составные меры индуктивности по ГОСТ Р 8.686-2009 L= 10 Гн, 100 Гн,
6L ±(0,03 - 0,05) %;
-меры параметров емкости и тангенса угла потерь МПЕТ-1 А (регистрационный номер в Федеральном информационном фонде 11786-89).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «IET Labs, Inc.», США
Адрес: 1 Expy Plaza, Roslyn Heights, NY 11577, USA
Производственная площадка: 1202 VFW Parkway, West Roxbury, MA 02132 Телефон: (516) 334-5959
Факс: (516) 334-5988
Web-сайт: www.ietlabs.com
Заявитель
Общество с ограниченной ответственностью «ЭлекТрейд-М» (ООО «ЭлекТрейд-М») ИНН 7724013705
Адрес: 105066, г. Москва, ул. Нижняя Красносельская, д. 35, стр. 64, 7 этаж, офис 714 Телефон (факс): (495) 800-23-60
Web-сайт: www.eltm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия измерителей основан на измерении напряжения на объекте и силы тока, протекающего через объект и встроенный эталон. Микропроцессор пересчитывает полученные данные в параметры измеряемого объекта, которые выводятся на цифровой дисплей. Измерители позволяют определить параметры при 2-х, 3-х, и 4-х - полюсном включении объекта с использованием измерительных кабелей и присоединительных устройств (дополнительные опции). Все метрологические характеристики определяются исходя из значения полного сопротивления и фазового угла (Z и 9) путем пересчета.
Измерители имеют функцию сортировки измеряемых объектов в соответствии с заданными параметрами (BIN), функцию «Parameter Sweep», позволяющую отобразить измеренные параметры на выбранных частотах в виде списка или графика (максимум 200 точек).
Общий вид измерителя представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

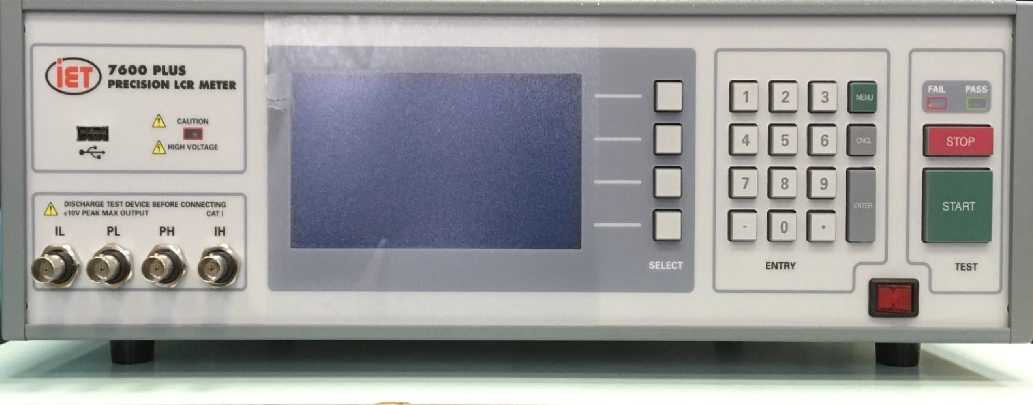

Рисунок 1 - Общий вид измерителей иммитанса 7600 Plus
Схема пломбировки от не с анкцио нир о в анно го доступа

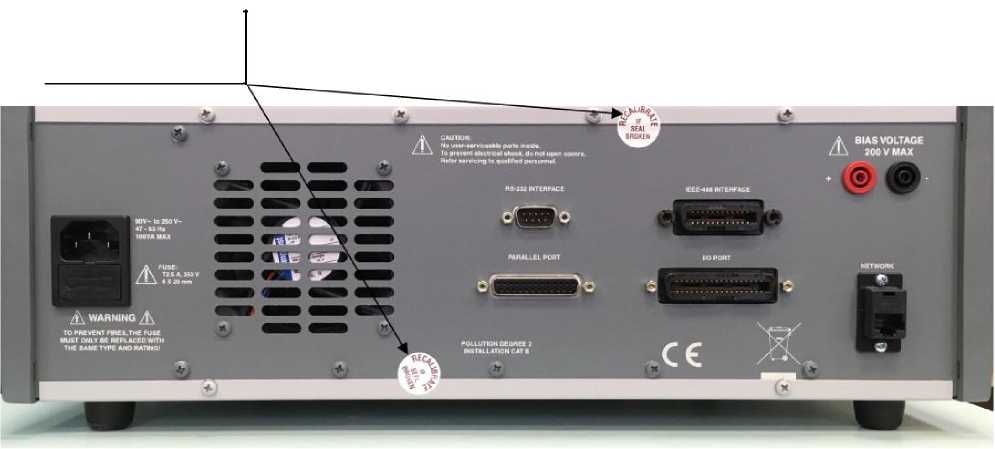

Рисунок 2 — Схема пломбировки от несанкционированного доступа
