Номер по Госреестру СИ: 76658-19
76658-19 Индикаторы часового типа
(ИЧТ)
Назначение средства измерений:
Индикаторы часового типа ИЧТ применяются для измерений глубины вдавливания наконечника в приборах для измерений твердости металлов и сплавов по методу Роквелла в качестве отсчетного устройства:
- 1ИЧТ, 2ИЧТ - при обычных нагрузках;
- 3ИЧТ - при малых нагрузках.
Физическая величина - длина (мм).

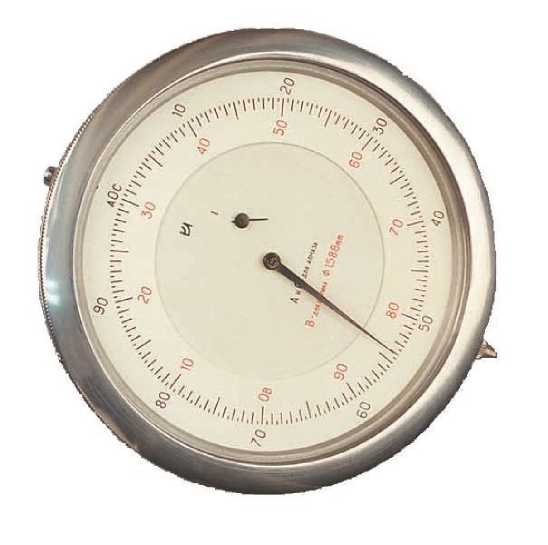

Внешний вид.
Индикаторы часового типа
Рисунок № 1
Внешний вид.
Индикаторы часового типа
Рисунок № 2
Внешний вид.
Индикаторы часового типа
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосят на циферблате методом офсетной печати, на титульный лист руководства по эксплуатации - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к индикаторам типа ИЧТТУ 26.51.33-025-02952377-2018 Индикаторы часового типа ИЧТ. Технические условия
Поверка
Поверкаосуществляется по документу ИЧТ.000 РЭ «Индикаторы часового типа ИЧТ. Руководство по эксплуатации», раздел 5 «Методика поверки», утверждённому ФБУ «Кировский ЦСМ» 07 сентября 2018 г.
Основные средства поверки: Микрометрическая головка МГ 25 - 1 ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «Кировский завод Красный инструментальщик» (ООО «НПО «КРИН»)
ИНН 4345446450
Адрес: 610020, г. Киров, ул. Карла Маркса, 18
Телефон: (8332) 64-33-18
Факс: (8332) 64-57-54
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Кировской области » (ФБУ «Кировский ЦСМ»)
Адрес: 610035, г. Киров, ул. Ивана Попова, 9
Телефон: (8332) 36-84-62; 36-84-19
Факс: (8332) 36-84-78
E-mail: vna@kirovcsm.ru
Принцип действия основан на преобразовании линейного перемещения измерительного стержня при помощи передаточного механизма во вращательное движение стрелки по шкале циферблата.
Индикатор состоят из цилиндрического корпуса, внутри которого расположен часовой механизм; циферблата с круговой шкалой и стрелками для отсчета величины твердости измеряемого материала, установленного внутри ободка; измерительного стержня, который через часовой механизм передает измеряемое значение параметра стрелкам.
Измерительный стержень индикатора 1 ИЧТ, контактирующий осью, расположенной в его верхней части, с призмами рычага твердомера - тянущего действия.
Измерительный стержень индикаторов 2ИЧТ и 3ИЧТ, контактирующий нижней поверхностью с «пяткой» рычага твердомера - толкающего действия.
По положению стрелок относительно шкалы циферблата производится отсчет величины измеряемого параметра. Совмещение стрелки с любым делением шкалы циферблата (настройка на нуль) производится поворотом ободка.
Число модификаций индикаторов - 3 (1ИЧТ, 2ИЧТ, 3ИЧТ), которые отличаются друг от друга ценой деления шкалы, нормируемой погрешностью, измерительным усилием, габаритными размерами.
Рисунок 1 - Индикаторы часового типа 1 ИЧТ
Рисунок 2 - Индикаторы часового типа 2ИЧТ
Рисунок 2 - Индикаторы часового типа 3ИЧТ
Индикаторы выпускаются под товарным знаком ш.
Пломбирование индикаторов часового типа ИЧТ не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Основные метрологические характеристики
Наименование характеристики |
1ИЧТ, 2ИЧТ |
3ИЧТ |
Цена деления, мм |
0,01 |
0,005 |
Наибольшая разность погрешностей прямого хода индикатора, мм:
|
0,01 0,005 |
0,005 0,003 |
Размах показаний, мм |
0,003 |
0,002 |
Измерительное усилие на рабочем участке шкалы, Н |
от 1,2 до 2,0 |
от 0,8 до 1,1 |
Расстояние между концом стрелки и циферблатом, мм, не более |
1 |
0,7 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
1ИЧТ |
2ИЧТ |
3ИЧТ |
Общий ход измерительного стержня, мм, не менее |
8 | ||
Величина рабочего участка шкалы, делений |
120 | ||
Величина нормированного участка шкалы, делений |
±5 | ||
Габаритные размеры (диаметр ободка х ширина х высота), мм, не более |
102х43х122 |
102x43x111 | |
Масса индикатора, кг, не более |
0,66 | ||
Средний срок службы, лет, не менее |
5 | ||
Условия эксплуатации:
|
от + 5 до + 35 80 |
