Номер по Госреестру СИ: 76749-19
76749-19 Эквиваленты сети
(ESH3-Z6)
Назначение средства измерений:
Эквиваленты сети ESH3-Z6 предназначены для измерений кондуктивных электромагнитных помех от однофазных устройств в низкоомной сети питания.
Внешний вид.
Эквиваленты сети
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на переднюю панель эквивалентов сети ESH3-Z6 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к эквивалентам сети ESH3-Z6
ГОСТ Р 51318.25-2012. Совместимость технических средств электромагнитная. Транспортные средства, моторные лодки и устройства с двигателями внутреннего сгорания. Характеристики индустриальных радиопомех. Нормы и методы измерений для защиты радиоприемных устройств, размещенных на подвижных средствах
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу РТ-МП-6343-441-2019 «ГСИ. Эквиваленты сети ESH3-Z6. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 сентября 2019 года.
Основные средства поверки:
- анализатор цепей векторный R&S ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель эквивалентов сети ESH3-Z6 в соответствии с рисунком 1 или на свидетельство о поверке.
Изготовитель
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
ООО «РОДЕ и ШВАРЦ РУС»
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Эквиваленты сети ESH3-Z6 являются однофазными низкоомными эквивалентами сети питания в соответствии с ГОСТ Р 51318.25-2012.
Принцип работы эквивалентов сети ESH3-Z6 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, измерительным приемником, селективным вольтметром).
Конструктивно эквиваленты сети ESH3-Z6 выполнены в виде моноблока и не имеют клавиш управления. Разъемы для подключения объекта испытаний и измерительного приемника находятся на передней панели эквивалента сети ESH3-Z6, на задней панели находится разъем для подключения к сети питания.

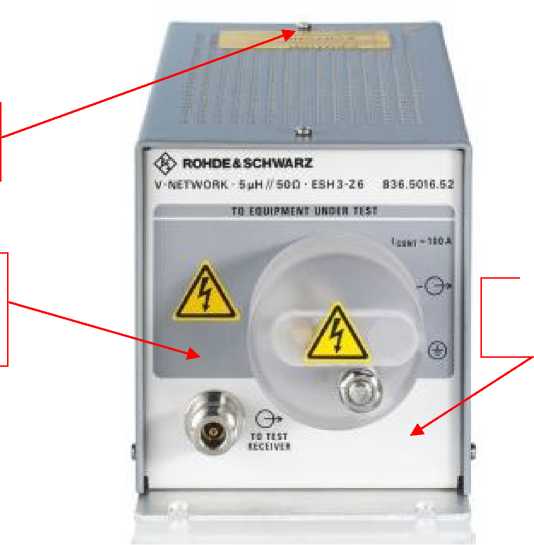

Внешний вид эквивалентов сети ESH3-Z6, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место нанесения знака утверждения типа
Места пломбировки
Место нанесения знака поверки
Рисунок 1 - Общий вид средства измерений
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Диапазон рабочих частот, МГц |
от 0,1 до 200 | |
Номинальное значение коэффициента калибровки, дБ |
0 | |
Допускаемое значение коэффициента калибровки в зависимости от диапазона частот, дБ, не более |
от 100 до 150 кГц включ. |
1,5 |
св. 150 кГц до 100 МГц включ. |
1 | |
св. 100 до 200 МГц |
2 | |
Модуль полного входного сопротивления, Ом |
см. таблицу 2 | |
Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % |
±20 |
Таблица 2 - Значения модуля полного входного сопротивления
Частота, МГц |
Расчетное значение модуля полного входного сопротивления ^асчл Ом |
0,1 |
3,20 |
0,15 |
4,79 |
0,2 |
6,37 |
0,3 |
9,45 |
0,4 |
12,41 |
0,5 |
15,23 |
0,7 |
20,34 |
1 |
26,64 |
1,5 |
33,88 |
2,0 |
38,26 |
2,5 |
40,97 |
3 |
42,70 |
4 |
44,65 |
5 |
45,66 |
7 |
46,59 |
10 |
47,10 |
15 |
47,39 |
20 |
47,49 |
30 |
47,56 |
50 |
47,60 |
70 |
47,61 |
100 |
47,61 |
108 |
47,61 |
120 |
47,62 |
150 |
47,62 |
170 |
47,62 |
200 |
47,62 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность воздуха при температуре 40 °С, %, не более |
85 |
Условия хранения и транспортирования: - температура окружающего воздуха, °С |
от -25 до +70 |
- относительная влажность воздуха при температуре 40 °С, %, не более |
95 |
Масса, кг, не более |
2 |
Габаритные размеры (длина х ширина х высота), мм, не более |
322х122х128 |
Параметры электропитания: - напряжение постоянного тока, В, не более |
600 |
- напряжение переменного тока, В, не более |
250 |
- частота переменного тока, Гц |
от 0 до 440 |
- максимально допустимый ток, А |
100 |
Средняя наработка на отказ, лет |
10 |
