Номер по Госреестру СИ: 76751-19
76751-19 Ваттметры поглощаемой мощности
(М2-МВМ)
Назначение средства измерений:
Ваттметры поглощаемой мощности М2-МВМ (далее - ваттметры М2-МВМ) предназначены для измерений поглощаемой мощности СВЧ сигналов в стандартизованных коаксиальных и волноводных трактах.
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 3
Программное обеспечение
ПО ваттметров М2-МВМ состоит из встроенного ПО, реализованного в виде микропроцессорной программы и установленного в блок измерительный изготовителем.
ПО выполняет функции задания режимов работы, обработку входного напряжения и отображения значений измеряемой мощности.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные (признаки) ПО ваттметров М2-МВМ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PowerMeter 2.5 |
Номер версии (идентификационный номер) ПО |
не ниже 2.6.5 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов «Ваттметры поглощаемой мощности М2-МВМ. Руководство по эксплуатации ГЛЮИ.411118.014 РЭ» и «Ваттметры поглощаемой мощности М2-МВМ. Формуляр ГЛЮИ.411118.014 ФО» компьютерным или типографским способом, на переднюю панель блока измерительного методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ваттметрам поглощаемой мощности М2-МВМ
ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 100363945.031-2017 Ваттметр поглощаемой мощности М2-МВМ. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.569-2000 «Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазоне частот 0,02-178,6 ГГц. Методика поверки и калибровки».
Основные средства поверки в соответствии с разделом 4 «Средства поверки» ГОСТ 8.569-2000.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя мощности с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Учреждение образования «Белорусский государственный университет информатики и радиоэлектроники » («Научно-образовательный инновационный центр СВЧ технологий и их метрологического обеспечения» (Центр 1.9)), Республика Беларусь
Адрес: 220013, г. Минск, ул. П. Бровки, 6 Телефон: + 375 17 293 84 42 Факс: +375 17 293 84 96
Е-mail: info@mwmlab.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»Адрес: 141570, Московская область, Солнечногорский р-н, р.п. Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия ваттметра М2-МВМ основан на преобразовании мощности СВЧ сигналов в постоянное напряжение с помощью диодных СВЧ преобразователей с последующим измерением этого напряжения.
Сигнал с диодного СВЧ преобразователя поступает на вход усилителя постоянного тока измерительного блока ваттметров М2-МВМ, который усиливает его до необходимого для устойчивой работы аналого-цифрового преобразователя (далее - АЦП) значения, и затем АЦП преобразуется в цифровой код. Дальнейшая обработка оцифрованного сигнала происходит с помощью программного обеспечения (далее - ПО). Результаты измерений индицируются на дисплее. Структурная схема ваттметров М2-МВМ приведена на рисунке 1.

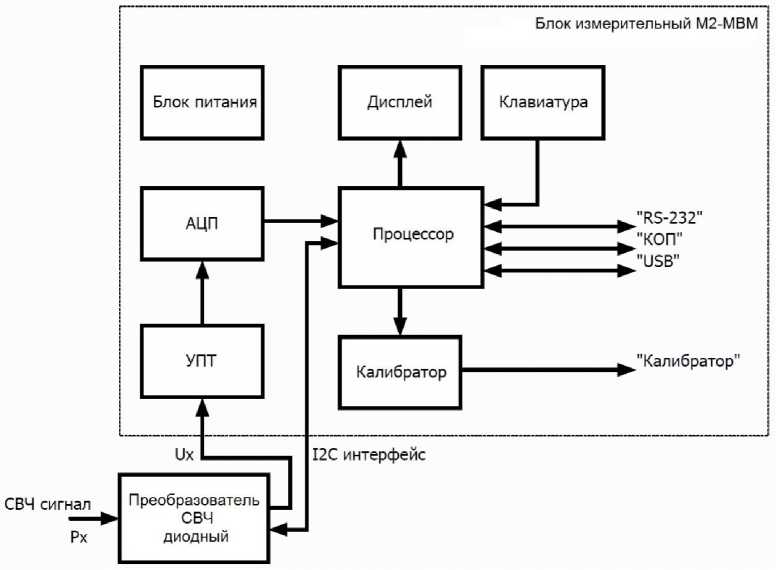

Рисунок 1 - Структурная схема ваттметра М2-МВМ
Ваттметры М2-МВМ обеспечивают измерение мощности СВЧ сигналов, поступающих на их СВЧ вход, с отображением результатов измерений в различных единицах измерений: Вт, мВт, мкВт, дБм, дБ.
В ваттметрах М2-МВМ предусмотрена возможность коррекции результатов измерений мощности СВЧ сигналов с использованием калибровочных данных применяемого диодного СВЧ преобразователя.
Ваттметры М2-МВМ состоят из блока измерительного и диодного СВЧ преобразователя. Ваттметры М2-МВМ выпускаются в следующих модификациях М2-МВМ-18, М2-МВМ-25, М2-МВМ-37, М2-МВМ-53, М2-МВМ-78, М2-МВМ-118, М2-МВМ-178, которые отличаются диапазоном частот, видом и сечением СВЧ трактов в соответствии с таблицей 1.
Таблица 1 - Модификации ваттметров М2-МВМ
Модификация |
Диапазон частот, ГГц |
Вид и сечение СВЧ тракта, мм |
М2-МВМ-18 |
от 0,01 до 18,00 включ. |
коаксиал 7,0х3,4 (50 Ом) |
М2-МВМ-25 |
от 17,44 до 25,95 включ. |
волновод 11,0^5,5 |
М2-МВМ-37 |
от 25,95 до 37,50 включ. |
волновод 7,2 х 3,4 |
М2-МВМ-53 |
от 37,50 до 53,57 включ. |
волновод 5,2х2,6 |
М2-МВМ-78 |
от 53,57 до 78,33 включ. |
волновод 3,6 х 1,8 |
М2-МВМ-118 |
от 78,33 до 118,10 включ. |
волновод 2,4 х 1,2 |
М2-МВМ-178 |
от 118,10 до 178,40 включ. |
волновод 1,6 х 0,8 |

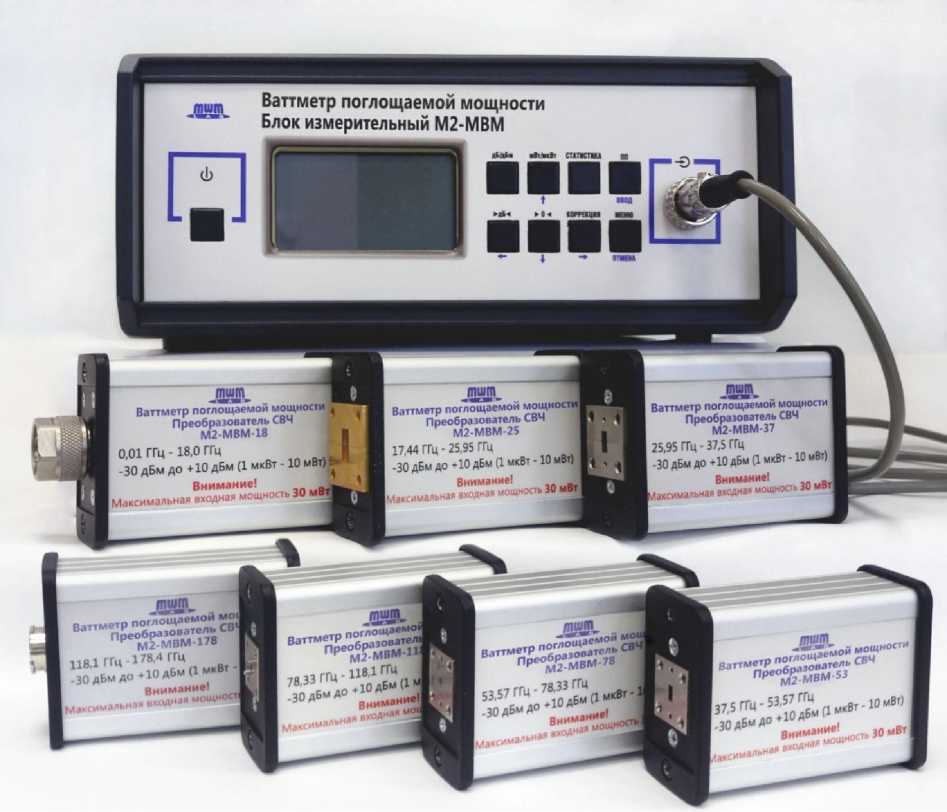

Общий вид ваттметров М2-МВМ приведен на рисунке 2.
jnwmw
Ваттметр поглощаемой мощности Преобразователь СВЧ М2-МВМ-37
25,95 ГГц-37,5 ГГц
-30 дБм до+10 дБм (1 мкВт-Юн^
Внимание!
Максимальна. вВДна--^^ 30 м8'
Л™-
Ваттметр поглощаемой мощности j ™ Преобразователь СВЧ '
М2-МВМ 18 g
0.01 ГГц - 18,0 ГГц I
-30 дБм до +10 дБм (1 мкВт ■ 10 мВт)К” Внимание! аг^ ’
М . ,,30мВ«|
mwm. _
етр поглощаемой moJ
11R1 ГГц 178,4 ГГц 30ДЬМДО+10*БМ11“
Внимание! * I
пищи 1 ■■"■s-sH 78 33 ГГц _ ГГ^(1 J
■30 Д^0 ^има-Л льна» гогДДИ^-мЗЯ Мак<има
gwjL
-3°дБ"Д ВНИМ.8-О
/ПШЛ1
Ь"-к$яег"
-30ДВмД внимаии^зомвт
пиит Ваттметр поглощаемой мощности Блок измерительный М2-МВМ
■мн nfrMfr cTimcTwu
jngmw I
Ваттметр пог7"емой мощности! Преобразователь СВЧ М2-МВМ-25
17 44 ГГЦ - 25,95 ГГц
I -30 дБм до+10 дБм (1 мкВт-10 мВт,
Внимание!
Максимальна» входная мощность 30 мВт
Рисунок 2 - Общий вид ваттметров М2-МВМ

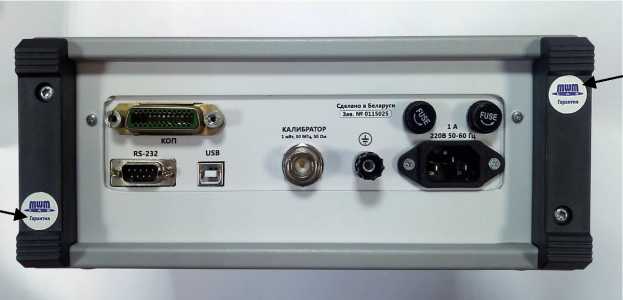

Схема пломбирования ваттметров М2-МВМ от несанкционированного доступа представлена на рисунке 3.
1, 2 - места пломбирования от несанкционированного доступа
Рисунок 3 - Схема пломбирования ваттметров М2-МВМ
Таблица 4 - Комплектность ваттметров М2-МВМ
Наименование |
Обозначение |
Количество |
Ваттметр поглощаемой мощности* М2-МВМ- |
ГЛЮИ.411118.014-(01; 02; |
- |
(18; 25; 37; 53; 78; 118; 178) в составе: |
03; 04; 05; 06; 07) | |
- блок измерительный |
ГЛЮИ.434881.002 |
1 шт. |
- диодный СВЧ преобразователь М2-МВМ-18 |
ГЛЮИ.434881.003 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-25 |
ГЛЮИ.434881.004 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-37 |
ГЛЮИ.434881.005 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-53 |
ГЛЮИ.434881.006 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-78 |
ГЛЮИ.434881.007 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-118 |
ГЛЮИ.434881.008 |
1 шт.* |
- диодный СВЧ преобразователь М2-МВМ-178 |
ГЛЮИ.434881.009 |
1 шт.* |
- кабель сетевой |
AN23-1000 |
1 шт. |
- кабель USB |
E187275 |
1 шт. |
- предохранитель 1 А, 250 В |
FS-52-G-F-1/250 |
1 шт. |
Руководство программиста «Команды управления работой измерителя мощности М2-МВМ» |
375.ГЛЮИ.00015-01 33 01 |
CD-ROM |
Руководство по эксплуатации |
ГЛЮИ.411118.014 РЭ |
1 экз. |
Формуляр |
ГЛЮИ.411118.014 ФО |
1 экз. |
Упаковка |
ГЛЮИ.321341.011 |
1 шт. |
* - вариант поставки ваттметра М2-МВМ (диодного СВЧ преобразователя) указывается при поставке |
Таблица 3 - Метрологические характеристики ваттметров М2-МВМ
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГц |
от 0,01 до 178,40 включ. |
Диапазон измерений поглощаемой мощности, мВт |
от 0,001 до 10 включ. |
Пределы допускаемой основной относительной погрешности измерений поглощаемой мощности, %:
|
±[4 + 0,1-(Рк/Рх - 1)] ±[6 + 0,1-(Рк/Рх - 1)] ±[6 + 0Л(Рк/Рх - 1)] ±[10 + 0,1-(Рк/Рх - 1)] ±[15 + 0,25<Рк/Рх - 1)] |
* где РК - конечные значения пределов измерения (100 мкВт, 1 мВт, 10 мВт) Рх - измеренное значение мощности |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной относительной погрешности измерений поглощаемой мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий применения на 10 °С, % |
±1 |
КСВН входа диодного СВЧ преобразователя, не более |
1,40 |
Мощность сигнала калибровки на переменном токе синусоидальной формы частотой 50 МГц при сопротивлении нагрузки 50 Ом, мВт |
1,00±0,01 |
Разрешающая способность измерений поглощаемой мощности, мкВт |
0,01 |
Время установления показаний цифрового табло до значений 95 % от установившегося уровня, с, не более |
1 |
Время готовности после включения питания, мин, не более |
10 |
Время непрерывной работы в рабочих условиях применения, ч, не менее |
8 |
Таблица 4 - Основные технические характеристики ваттметров М2-МВМ
Наименование характеристики |
Значение |
Тип входного СВЧ соединителя диодного СВЧ преобразователя |
приведен в таблице 5 |
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
- частота переменного тока, Гц |
50±1 |
Потребляемая мощность, В^А, не более |
8 |
Степень защиты, обеспечиваемой оболочкой, по ГОСТ 14254-2015 |
IP20 |
Габаритные размеры блока измерительного, мм, не более: - длина |
270 |
- ширина |
260 |
- высота |
118 |
Габаритные размеры диодных СВЧ преобразователей, мм, не более: - длина |
133 |
- ширина |
63 |
- высота |
38 |
Масса блока измерительного, кг, не более |
4,0 |
Масса диодных СВЧ преобразователей, кг, не более: - М2-МВМ-18 (ГЛЮИ.434881.003) |
0,40 |
- М2-МВМ-25 (ГЛЮИ.434881.004) |
0,38 |
- М2-МВМ-37 (ГЛЮИ.434881.005) |
0,38 |
- М2-МВМ-53 (ГЛЮИ.434881.006) |
0,34 |
- М2-МВМ-78 (ГЛЮИ.434881.007) |
0,34 |
- М2-МВМ-118 (ГЛЮИ.434881.008) |
0,34 |
- М2-МВМ-178 (ГЛЮИ.434881.009) |
0,34 |
Нормальные условия применения: - температура окружающего воздуха, оС |
от +15 до +25 |
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
- относительная влажность, % |
от 30 до 80 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Рабочие условия применения: о
|
от +5 до +40 от 84,0 до 106,4 (от 630 до 798) 90 |
Таблица 5 - Тип диодного СВЧ преобразователя, его обозначение, вид и сечение СВЧ тракта
Тип диодного СВЧ преобразователя |
Обозначение |
Диапазон частот, ГГц |
Вид и сечение СВЧ тракта, мм |
М2-МВМ-18 |
ГЛЮИ.434881.003 |
0,01 - 17,44 |
Коаксиал 7,0x3,04 (50 Ом) |
М2-МВМ-25 |
ГЛЮИ.434881.004 |
17,44 - 25,95 |
Волновод 11,0x5,5 |
М2-МВМ-37 |
ГЛЮИ.434881.005 |
25,95 - 37,50 |
Волновод 7,2 x 3,4 |
М2-МВМ-53 |
ГЛЮИ.434881.006 |
37,50 - 53,57 |
Волновод 5,2x2,6 |
М2-МВМ-78 |
ГЛЮИ.434881.007 |
53,57 - 78,33 |
Волновод 3,6x1,8 |
М2-МВМ-118 |
ГЛЮИ.434881.008 |
78,33 - 118,10 |
Волновод 2,4 x 1,2 |
М2-МВМ-178 |
ГЛЮИ.434881.009 |
118,10 - 178,40 |
Волновод 1,6x0,8 |
