Номер по Госреестру СИ: 76322-19
76322-19 Вольтметры универсальные
(GDM-79060, GDM-79061)
Назначение средства измерений:
Вольтметры универсальные GDM-79060, GDM-79061 (далее вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, частоты и периода сигнала, электрической емкости и температуры.
Внешний вид.
Вольтметры универсальные
Рисунок № 1
Внешний вид.
Вольтметры универсальные
Рисунок № 2
Внешний вид.
Вольтметры универсальные
Рисунок № 3
Внешний вид.
Вольтметры универсальные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Master Firmware, Slave Firmware |
Номер версии (идентификационный номер ПО) |
V0.10 и выше |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель вольтметров универсальных GDM-79060, GDM-79061 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным GDM-79060, GDM-79061
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091
Государственная поверочная схема для средств измерений электрического сопротивления, утвержденная Приказом Росстандарта 15.02.2016 г. № 146
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот 1-10’1 до 2409 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 г. № 1053
Государственная поверочная схема для средств измер ений силы переменного электрического тока от 140"8до 100 А в диапазоне частот 1-10’1 - V106 Гц, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 14.05.2015 г. № 575
ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу ПР-18-2019МП «ГСИ. Вольтметры универсальные GDM-79060, GDM-79061. Методика поверки», утвержденному АО «ПриСТ» 28 июня 2019 г.Основные средства поверки:
- калибратор многофункциональный Fluke 5720A с усилителем 5725А (Госреестр № 52495-13), -калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Good Will Instrument Co., Ltd., Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan
Телефон: +886-2-2268-0389
факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
На передней панели вольтметров расположены дисплей, кнопки управления, вращающийся регулятор, измерительные гнёзда, кнопка включения, USB-порт для подключения USB-накопителя для сохранения данных. На задней панели расположены гнездо для подключения сетевого шнура питания, сетевой предохранитель, интерфейсы дистанционного управления (USB, LAN, RS232), слот для установки опции интерфейса GPIB, цифровой порт ввода/вывода. Модификация GDM-79061 имеет на задней панели дополнительные измерительные гнезда, дублирующие измерительные гнезда на передней панели (кроме входа 10 А).
Вольтметры имеют 2 модификации: GDM-79060, GDM-79061, различающиеся между собой верхним пределом измерения силы тока, максимальной скоростью измерений и наличием дополнительных измерительных входов на задней панели в модификации GDM-79061.
Вольтметры имеют следующие дополнительные функции: проверка диодов, прозвонка электрической цепи, контроль температуры при помощи термисторов, математическая обработка результатов измерений.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений
Общий вид вольтметров представлен на рисунках 1 и 2. На рисунках 3 и 4 представлен вид задней панели вольтметров и приведена схема пломбировки от несанкционированного доступа.
А

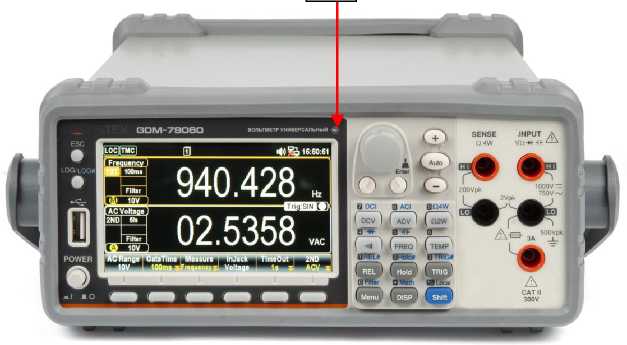

Рисунок 1 - Общий вид модификации GDM-79060 и место нанесения знака утверждения типа (А)

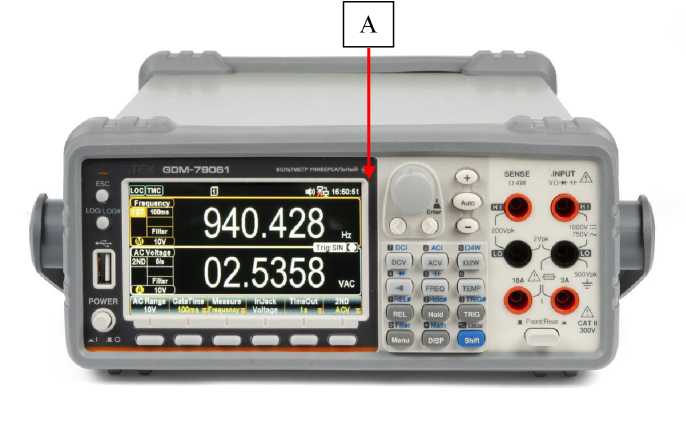

Рисунок 2 - Общий вид модификации GDM-79061 и место нанесения знака утверждения типа (А)

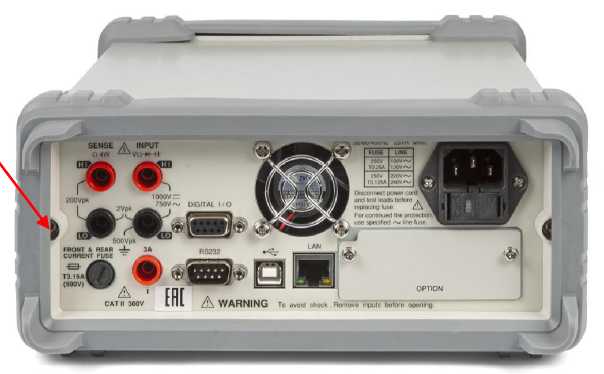

Рисунок 3 - Вид задней панели модификации GDM-79060 и схема пломбировки от несанкционированного доступа (Б)
OPTION
500Vpk
R -±- ЗА

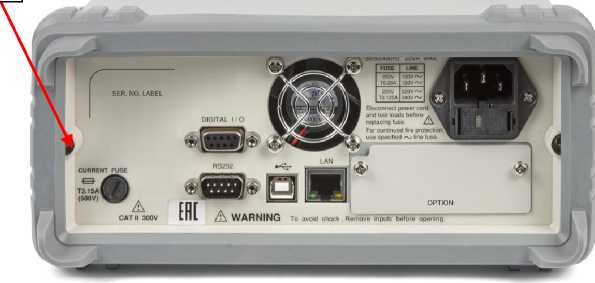

Рисунок 4 - Вид задней панели модификации GDM-79061 и схема пломбировки от несанкционированного доступа (Б)
Таблица 12
Наименование и обозначение |
Обозначение |
Количество, шт. |
Вольтметр универсальный |
1 | |
Сетевой кабель |
1 | |
Кабель USB |
1 | |
Измерительные провода (щупы) |
2 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
ПР-18-2019МП |
1 |
Метрологические характеристики вольтметров нормируются после 60 минут прогрева.
В режимах измерения на постоянном токе (характеристики, представленные в таблицах 2-4) нормируются при скорости измерения 5 измерений/с, для режима измерений постоянного напряжения - функция Auto-Zero должна быть включена.
В режимах измерения на переменном токе (характеристики, представленные в таблицах 5 -7) нормируются при скорости измерения 1 измерение/с (в случае измерения частоты (периода) время счета 1 с). Дополнительная погрешность измерений в режимах измерений напряжения и силы переменного тока, возникающая из-за скорости измерений приведена в таблице 8.
Таблица 2 - Метрологические характеристики вольтметров в режиме измерений напряжения постоянного тока
Модификация |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда, В |
Пределы допускаемой основной абсолютной погрешности, В[1] |
Пределы допускаемой дополнительной температурной погрешности, В/°С[2] |
1 |
2 |
3 |
4 |
5 |
GDM-79060 |
0,1 |
1-10’7 |
±(940Лих+6Л10’6) |
±(540AUx+540’7) |
1 |
140"6 |
±(8-10’5-Ux+1-10’5) |
±(540AUx+140’6) | |
10 |
140"5 |
±(7,540AUx+540’5) |
±(5-10'6-Ux+1'10’5) | |
100 |
По-4 |
±(8,540AUx+640’4) |
±(5-10'6-Ux+1-10’4) | |
1000 |
140"3 |
±(8,540AUx+140’2) |
±(5-10'6-Ux+1'10’3) |
1 |
2 |
3 |
4 |
5 |
GDM-79061 |
0,1 |
1-10’7 |
±(540<Ux+3,540’6) |
±(540AUx+540’7) |
1 |
140"6 |
±(4,840AUx+740’6) |
±(540AUx+140’6) | |
10 |
140"5 |
±(3,540AUx+540’5) |
±(540AUx+140’5) | |
100 |
По-4 |
±(540AUx+640’4) |
±(540AUx+140’4) | |
1000 |
140"3 |
±(5-10<Ux+1-10’2) |
±(540AUx+140’3) | |
Примечания Ux - измеряемое значение напряжения постоянного тока, В;
|
Таблица 3 - Метрологические характеристики вольтметров в режиме измерений силы постоянного тока
Модификация |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда, А |
Пределы допускаемой основной абсолютной погрешности, А[1] |
Пределы допускаемой дополнительной температурной погрешности, А/°С [2] |
GDM-79060 |
По-4 |
140"10 |
±(540’44x+2,540’8) |
±(240AIx+3 40’y) |
140’3 |
140"y |
±(5-10’4-Ix+6-10’7) |
±(240AIx+540’y) | |
140"2 |
140"8 |
±(540Л1х+240’6) |
±(2-10<Ix+2-10’7) | |
0,1 |
1-10’7 |
±(540Л1х+540’6) |
±(2-10<Ix+5-10’7) | |
1 |
140"6 |
±(1-10’3-Ix+1-10’4) |
±(540AIx+140’5) | |
3 |
140"6 |
±(240’Mx+640’4) |
±(540AIx+640’5) | |
GDM-79061 |
П04 |
140"10 |
±(540’44x+2,540’8) |
±(240AIx+3 40’y) |
140"3 |
140"y |
±(5-10’4-Ix+6-10’7) |
±(240’54x+140’8) | |
140"2 |
140"8 |
±(540AIx+240’6) |
±(2-10<Ix+2-10’7) | |
0,1 |
1-10’7 |
±(540’44x+540’6) |
±(240AIx+140’6) | |
1 |
140"6 |
±(1-10’3-Ix+1-10’4) |
±(540AIx+140’5) | |
3 |
140"6 |
±(240’Mx+640’4) |
±(5-10’5-Ix+6-10’5) | |
140"5 |
±(1,5-10’3-Ix+1-10’3) |
±(540AIx+140’4) | ||
Примечания Ix - измеряемое значение силы постоянного тока, А;
|
Таблица 4 - Метрологические характеристики вольтметров в режиме измерений сопротивления постоянному току
Модификация |
Верхний предел диапазона измерений, Ом |
Значение едини-цы младшего разряда, Ом |
Пределы допускаемой основной абсолютной погрешности, Ом[1] [2] |
Пределы допускаемой дополнительной температурной погрешности, Ом/°С [3] |
1 |
2 |
3 |
4 |
5 |
GDM-79060 |
100 |
По-4 |
±(1,440<Rx+740’3) |
±(840aRx+540’4) |
1"103 |
140"3 |
±(1,4-10’4Rx+1-10’2) |
±(840aRx+140’3) | |
По4 |
140"2 |
±(1,4-10'4-R.x+0,1) |
±(840aRx+140’2) | |
По5 |
0,1 |
±(1,4-10'4-Rx+1) |
±(840’^Rx+0,1) | |
1"106 |
1 |
±(1,4-10’4-Rx+10) |
±(1-10<Rx+2)' |
1 |
2 |
3 |
4 |
5 |
GDM-79060 |
1-107 |
10 |
±(4-10’4-Rx+100) |
±(340’^Rx+40) |
По8 |
100 |
±(8-10’3-Rx+1-103) |
±(1,5-10’3-Rx+300) | |
GDM-79061 |
100 |
По-4 |
±(140’^Rx+440’3) |
±(640ARx+540’4) |
Г103 |
Г10’3 |
±(1-10’4<Rx+1-10’2) |
±(640ARx+140’3) | |
По4 |
Г10’2 |
±(1-10’4-Rx+0,1) |
±(640ARx+140’3) | |
Г105 |
0,1 |
±(1-10’4-Rx+1)' |
±(640’6^Rx+0,1) | |
Г106 |
1 |
±(1-10’4-Rx+10) |
±(1-10’5-Rx+3) | |
1-107 |
10 |
±(4-10’4-Rx+100) |
±(3-10’5-Rx+40) | |
Г108 |
100 |
±(8^10’3<Rx+1^103) |
±(1,5-10<Rx+300) | |
Примечание Rx - измеренное значение сопротивления, Ом;
|
Таблица 5 - Метрологические характеристики вольтметров в режиме измерений напряжения переменного тока
Модификация |
Верхние пределы диапазонов измерений ипред, В |
Диапазоны частот сигнала, Гц |
Пределы допускаемой основной абсолютной погрешности, В [1] |
Пределы допускаемой дополнительной температурной погрешности, В/°С [2] |
1 |
2 |
3 |
4 |
5 |
GDM- 79060 |
0,1 |
от 3 до 5 Гц |
±(1^10’^"^их+4^10’^^ипред) |
±(r10’^Ux+440’5^ ипред) |
св. 5 до 10 Гц |
±(3,840’'^их+440’4^ипред) |
±(3,540<Ux+3 •10’5/ипред) | ||
св. 10 Гц до 20 кГц |
±(9•10■4•Ux+4•10■4•Uпред) |
±(5•10’5•Ux+3•10’5•Uпред) | ||
св. 20 до 50 кГц |
±(1,5•10’4•Ux+5•10’4•Uпред) |
±(1,Г10’4•Ux+5•10’5•Uпред) | ||
св. 50 до 100 кГц |
±(6,3•10’4•Ux+8•10’4•Uпред) |
±(6•10’4•Ux+8•10’5•Uпред) | ||
св. 100 до 300 кГц |
±(4•10’2•Ux+5•10’4•Uпред) |
±(2•10’4•Ux+2•10’4•Uпред) | ||
1; 10; 100; 750 [3] |
от 3 до 5 Гц |
±(г10■2•Ux+3•10■4•Uпред) |
±(r10’^Ux+440’5^ ипред) | |
св. 5 до 10 Гц |
±(3,8•10■4•Ux+3•10■4•Uпред) |
±(3,540<Ux+3 •10’5/ипред) | ||
св. 10 Гц до 20 кГц |
±(9•10■4•Ux+3•10■4•Uпред) |
±(5•10’5•Ux+3•10’5•Uпред) | ||
св. 20 до 50 кГц |
±(1,5•10■4•Ux+5•10■4•Uпред) |
±(1,Г10■4•Ux+5•10■5•Uпред) | ||
св. 50 до 100 кГц |
±(6,3•10■4•Ux+8•10■4•Uпред) |
±(6•10’4•Ux+8•10’5•Uпрeд)' | ||
св. 100 до 300 кГц |
±(4•10’2•Ux+5•10’4•Uпрeд)' |
±(2•10■4•Ux+2•10■4•Uпред) | ||
GDM- 79061 |
0,1 |
от 3 до 5 Гц |
±(Г10■2•Ux+4•10■4•Uпред) |
±(r10’^Ux+440’5^ ипред) |
св. 5 до 10 Гц |
±(3,5•10■4•Ux+4•10■4•Uпред) |
±(3,540AUx+4 •10<иПред) | ||
св. 10 Гц до 20 кГц |
±(640’4^Ux+440’4^ ипред) ' |
±(5•10’5•Ux+3•10’5•Uпрeд)' | ||
св. 20 до 50 кГц |
±(1,2•10■4•Ux+5•10■4•Uпред) |
±(1,Г10’4•Ux+5•10’5•Uпред) | ||
св. 50 до 100 кГц |
±(6•10’4•Ux+8•10’4•Uпред) |
±(6•10’4•Ux+8•10’5•Uпред) | ||
св. 100 до 300 кГц |
±(4•10■2•Ux+5•10■4•Uпред) |
±(2•10’4•Ux+2•10’4•Uпред) |
1 |
2 |
3 |
4 |
5 |
GDM- 79061 |
1; 10; 100; 750 [3] |
от 3 до 5 Гц |
±(Г10’^их+340’4^ипред) |
±(Г10’^их+440’5^ипред) |
св. 5 до 10 Гц |
±(3Л10^их+340<иПред) |
±(3,540^Ux+4 •10’5/ипред) | ||
св. 10 Гц до 20 кГц |
±(640<их+340<ипред) |
±(540^их+340<ипред) | ||
св. 20 до 50 кГц |
±(1Л10<их+540ЛиПред) |
±(1,1-10-4-их+5-10’5-ипред) | ||
св. 50 до 100 кГц |
±(640^их+840<ипред) ' |
±(640<их+840<ипред) | ||
св. 100 до 300 кГц |
±(440’Аих+540^ипред) |
±(240’^их+240^ипред) | ||
Примечания Характеристики соответствуют приведенным при значениях уровня входного сигнала от 5 до 100 % установленного предела; при уровне входного сигнала от 1 до 5 % установленного предела дополнительная погрешность измерений составляет 0,1 % от установленного верхнего предела измерений в диапазоне частот сигнала <50 кГц и 0,13 % от установленного верхнего предела измерений в диапазоне частот сигнала от 50 до 100 кГц; При установленной скорости измерений 5 измерений/с и 20 измерений/с нижняя граница диапазона частот будет 20 Гц и 200 Гц соответственно, дополнительная погрешность измерений для частот сигнала превышающих нижнюю границу приведена в таблице 8; Ux - измеряемое значение напряжения переменного тока, В;
|
Таблица 6 - Метрологические характеристики вольтметров в режиме измерений силы переменного тока
Модификация |
Верхние пределы диапазонов измерений 1пред, А |
Диапазоны частот сигнала, Гц |
Пределы допускаемой основной абсолютной погрешности, А [1] |
Пределы допускаемой дополнительной температурной погрешности, А/°С [2] |
1 |
2 |
3 |
4 |
5 |
GDM- 79060 |
Г10’4; Г10’2 |
от 3 до 5 Гц |
±(Г10’<1х+440<1пред) |
±(Г10’3 • Ix+6 •10’5 • 1пред) |
св. 5 до 10 Гц |
±(3,840’3^1х+440’4^1пред) |
±(3,540’4^1х+640’:Мпред) | ||
св. 10 Гц до 5 кГц |
±(1,340’^1х+440’44пред) |
±(1,540’5^1х+640’54пред) | ||
св. 5 до 10 кГц |
±(240’^1х+440’4^пред) |
±(340’4^1х+640’:Мпред) | ||
Г10’3; 0,1 |
от 3 до 5 Гц |
±(1-10’:2<[х+4-10-^1-1пред) |
±(Г10’3 • Ix+6 •Ю’5 • 1пред) | |
св. 5 до 10 Гц |
±(3,340’3^1х+440’МПред) |
±(3,5^10’4^[Х+6^10’5лПред) | ||
св. 10 Гц до 5 кГц |
±(1,340’3^[х+440’44пред) |
±(1,540’5^1х+640’:Мпред) | ||
св. 5 до 10 кГц |
±(1,840’3^[х+440’4^1пред) |
±(340’4^1х+640’:Мпред) | ||
1 |
от 3 до 5 Гц |
±(Г10’<[х+440<1пред) |
±(Г10’3 • Ix+6 •Ю’5 • 1пред) | |
св. 5 до 10 Гц |
±(3,340’3^[х+440’МПред) |
±(3,5^10’4^[Х+6^10’5лПред) | ||
св. 10 Гц до 5 кГц |
±(1,340’3^[х+440’44пред) |
±(1,540’5^1х+640’:Мпред) | ||
св. 5 до 10 кГц |
±(1,840’3^[х+440’4^1пред) |
±(3•10’4•Ix+6•10’5•Iпред) | ||
3 |
от 3 до 5 Гц |
±(Г10’<[х+440<1пред) |
±(Г10’3 • [х+6 •Ю’5 • [пред) | |
св. 5 до 10 Гц |
±(3,840’3^[х+440’4^Пред) |
±3.5Ч0’''3\-(у10’'^11ред) | ||
св. 10 Гц до 5 кГц |
±(2,340’3^[х+440’44пред) |
±(1Л10<:!х+640’:Чпред) | ||
св. 5 до 10 кГц |
±(2,340’3^[х+440’Мпред) |
±(3•10’4•Ix+6•10’5•Iпред) ' | ||
GDM- 79061 |
Г10’4; Г10’2 |
от 3 до 5 Гц |
±(1-10’:2<[х+4-10-^1<[пред)' |
±(Г10’3 • [х+6 •Ю’5 • [пред) |
св. 5 до 10 Гц |
±(3,540’3^[х+440’4^1пред) |
±3.5^ПУ'Зх-(у10’Ч11ред) | ||
св. 10 Гц до 5 кГц |
±(Г10’3 • Ix+4 -ДО"4- 1пред) |
±(1Л10<:!х+640’:Чпред) | ||
св. 5 до 10 кГц |
±(1,840’3^1х+440’Мпред) |
±(3•10’4•Ix+6•10’5•Iпред) ' |
1 |
2 |
3 |
4 |
5 |
GDM-79061 |
НС3; 0,1 |
от 3 до 5 Гц |
±(Г10’3^1х+440’44пред) |
±(1-10’3- 1х+6 •Ю’5 • 1пред) |
св. 5 до 10 Гц |
±(340’^1х+440’44пред) |
±(3,540’4^1х+640’:Мпред) | ||
св. 10 Гц до 5 кГц |
±(1,540А1х+640<1пред) | |||
св. 5 до 10 кГц |
±(1,540<1х+440<1пред) |
±(3^10’4^1х+6^10’5^1пред) ' | ||
1 |
от 3 до 5 Гц |
±(Г10’3^1х+440’44пред) |
±(1^10’'3 • 1х+6 •Ю’5 • 1пред) | |
св. 5 до 10 Гц |
±(340’^1х+440’44пред) |
±(3,540’4^1х+640’:Мпред) | ||
св. 10 Гц до 5 кГц |
±(1,540А1х+640<1пред) | |||
св. 5 до 10 кГц |
±(1,540^1х+440<1пред) |
±(3^10’4^1х+6^10’5^1пред) ' | ||
3 |
от 3 до 5 Гц |
±(140’<1х+440<1пред) |
±(1^10’'3 • 1х+6 •Ю’5 • 1пред) | |
св. 5 до 10 Гц |
±(3,540^1х+440<1пред) |
±(3,540’4^1х+640’:Мпред) | ||
св. 10 Гц до 5 кГц |
±(3,340’^1х+440’4^1пред) |
±(1,540А1х+640<1пред) | ||
св. 5 до 10 кГц |
±(3,340’^1х+440’Мпред) |
±(3^10’4^1х+6^10’5^1пред) ' | ||
10 [3] |
от 3 до 5 Гц |
±(1,Г10’3^1х+440’4^1пред) |
±(1^10’'3 • 1х+6 •Ю’5 • 1пред) | |
св. 5 до 10 Гц |
±(3,540’^1х+440’4^1пред) |
±(3,540’4^1х+640’:Мпред) | ||
св. 10 Гц до 5 кГц |
±(1,540^1х+440<1пред) |
±(1,540А1х+640<1пред) | ||
св. 5 до 10 кГц |
±(3,540’^1х+440’Мпред) |
±(3^10’4^1х+6^10’5^1пред) ' | ||
Примечания Характеристики соответствуют приведенным при значении силы тока выше 10 мкА и в диапазоне от 5 до 100 % установленного предела; при значениях силы тока, находящихся в диапазоне от 1 до 5 % установленного предела, дополнительная погрешность измерений составляет 0,1 % от установленного верхнего предела измерений; При установленной скорости измерений 5 измерений/с и 20 измерений/с нижняя граница диапазона частот будет 20 Гц и 200 Гц соответственно, дополнительная погрешность измерений для частот сигнала превышающих нижнюю границу приведена в таблице 8; Ix - измеряемое значение силы переменного тока, А;
|
Таблица 7 - Метрологические характеристики вольтметров в режиме измерений частоты и периода
Диапазоны измерений частоты, Гц |
Диапазоны измерений периода, с |
Пределы допускаемой основной абсолютной погрешности, Гц, с [1] |
Пределы допускаемой дополнительной темпера’ [3] турной погрешности, Гц, с |
от 3 до 5 |
от 0,3333 до 0,3 |
±(140’W)X) |
±(1^10’3T(T)x) |
св. 5 до 10 |
св. 0,3 до 0,1 |
±(540’4T(T)x) |
±(3,540’4T(T)x) |
св. 10 до 40 |
св. 0,1 до 0,035 |
±(340’4T(T)x) |
±(1,5^10’4<F(T)x) |
св. 40 до 106 |
св. 0,035 до 10’6 |
±(640’5T(T)x) |
±(1,5^10’4<F(T)x) |
Примечания Характеристики соответствуют приведенным при значениях уровня входного сигнала от 10 до 100 % установленного верхнего предела поддиапазона напряжения; верхний предел измерения 750 В ограничен частотным диапазоном до 100 кГц; минимальный входной уровень сигнала 60 мВ в диапазоне измерений частоты от 300 кГц до 1 МГц, в остальном диапазоне измерений частоты минимальный уровень 10 мВ; при уровне входного сигнала от 10 до 100 мВ пределы основной абсолютной погрешности должны быть умножены на 10; F(T)x - измеряемое значение частоты (периода), Гц, с;
|
Таблица 8 - Дополнительная погрешность измерений в режимах измерений напряжения и силы переменного тока, возникающая из-за скорости измерений
Диапазон частот |
Дополнительная погр 1 измерение/с |
ешность измерений (% от при скорости измерения: 5 измерений/с |
измеренного значения) 20 измерений/с |
от 10 до 20 Гц |
0 |
0,74 |
- |
св. 20 до 40 Гц |
0 |
0,22 |
- |
св. 40 до 100 Гц |
0 |
0,06 |
0,74 |
св. 100 до 200 Гц |
0 |
0,01 |
0,22 |
св. 200 Гц до 1 кГц |
0 |
0 |
0,18 |
св. 1 кГц |
0 |
0 |
0 |
Таблица 9 - Метрологические характеристики вольтметров в режиме измерений электрической ёмкости
Верхний предел диапазона измерений, мкФ |
Значение единицы младшего разряда, мкФ |
Пределы допускаемой основной абсолютной погрешности, мкФ[1] |
Пределы допускаемой дополнительной температурной погрешности, мкФ/°С [2] |
Г10-3 |
Г10-6 |
±(240’^Сх+240’5) |
±(540’^Сх+Г10’7) |
Г10-2 |
Г10-5 |
±(240’аСх+Г10’4) |
±(540’4<х+Г10’6) |
0,1 |
По-4 |
±(240-< С+440-4) |
±(5-10’4-Сх+Г10’5) |
1 |
Г10-3 |
±(2-10’2-Сх+4-10’3) |
±(5-10’4-Сх+Г10’4) |
10 |
Г10-2 |
±(240’2<x+440’2) |
±(540’^Сх+Г10’3) |
100 |
0,1 |
±(240’2^Сх+0,4) |
±(540ЛСх+Г10’2) |
Примечания Сх - измеряемое значение емкости, мкФ;
|
Таблица 10 - Метрологические характеристики вольтметров в режиме измерений температуры
Тип термопреобразователя |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности, °С [1] |
Пределы допускаемой дополнительной температурной погрешности, °С/°С [2] |
1 |
2 |
3 |
4 |
Термосопротивление |
от -200 до -100 |
±0,09 |
±0,004 |
(ГОСТ 6651-2009), |
св. -100 до -20 |
±0,08 |
±0,005 |
тип Pt100 |
св. -20 до +20 |
±0,06 |
±0,005 |
св. +20 до +100 |
±0,08 |
±0,005 | |
св. +100 до +300 |
±0,12 |
±0,007 | |
св. +300 до +600 |
±0,22 |
±0,009 | |
Термопара (ГОСТ Р 8.585-2001), тип: | |||
E |
от -200 до +1000 |
±0,2 |
±0,03 |
J |
от -210 до +1200 |
±0,2 |
±0,03 |
T |
от -200 до 400 |
±0,3 |
±0,04 |
K |
от -200 до +1370 |
±0,3 |
±0,04 |
N |
от -200 до +1300 |
±0,4 |
±0,05 |
R |
от -50 до +1768 |
1 |
±0,14 |
1 |
2 |
3 |
4 |
S |
от -50 до 1768 |
1 |
±0,14 |
B |
от 0 до +1820 |
1 |
±0,14 |
Примечания
|
Таблица 11 - Масса, габаритные размеры и условия эксплуатации
Наименование характеристики |
Значение | |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
267x107x302 | |
Масса, кг, не более
|
3,3 3,53 | |
Напряжение сети питания, В |
100±10; 120±12 |
220±22; 240±24 |
Частота сети питания, Гц |
400±40 |
50±5; 60±6 |
Потребляемая мощность, В • А, не более |
25 | |
Нормальные условия измерений
|
от +18 до +28 80 | |
Условия эксплуатации:
|
от 0 до +50 80 |
