Сведения о средстве измерений: 76424-19 Измерители сопротивления заземления

Номер по Госреестру СИ: 76424-19
76424-19 Измерители сопротивления заземления
(1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER)

Назначение средства измерений:
Измерители сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER (далее по тексту - измерители) предназначены для измерений электрического сопротивления и напряжения переменного тока.

Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 1

Внешний вид.
Измерители сопротивления заземления
Рисунок № 1

Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 2

Внешний вид.
Измерители сопротивления заземления
Рисунок № 2

Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 3

Внешний вид.
Измерители сопротивления заземления
Рисунок № 3

Внешний вид. Измерители сопротивления заземления, http://oei-analitika.ru рисунок № 4

Внешний вид.
Измерители сопротивления заземления
Рисунок № 4

Общие сведения

Дата публикации - 16.12.2019
Срок свидетельства - 18.10.2024
Номер записи - 174021
ID в реестре СИ - 891865
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, Модификацмя 8020 ER, модификация 4234 ER, мод. 8020ER, мод. 8020 ER, Измеритель сопротивления заземления 1620 ER, SEW 1620 ER, 8020ER, 8020 ER, 4236 ER, 4235 ER, 4234 ER, 1620ER, 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER, 1620 ER,

Производитель

Изготовитель - Фирма "Standard Electric Works Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за год
среднее количество поверок в год
период наполнения базы в месяцах и годах
суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 72
Выдано извещений - 2
Кол-во периодических поверок - 35
Кол-во средств измерений - 16
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2491 от 2019.10.18 Об утверждении типов средств измерений

Наличие аналогов СИ: Измерители сопротивления заземления (1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Standard Electric Works Co., Ltd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
21506-07 01.06.2012	Измерители тока короткого замыкания, 1824 LP, 1825 LP, 1826 NA, 2811 LP, 2726 NA, 4126 NA Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )		1 год
21508-01 01.07.2006	Измерители сопротивления заземления, 1820 ER, 1805 ER, 6230 ER Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )		1 год
21593-01 01.07.2006	Измерители сопротивления изоляции, 4103 IN, 4104 IN Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )		1 год
24500-03 01.04.2008	Магазины сопротивлений высокоомные, RCB-1 и RCB-3 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )		1 год
56408-14 19.11.2023	Измерители параметров электрических сетей, 1824 LP, 1825 LP, 1826 NA, 2811 LP, 2726 NA, 4126 NA Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ	1 год
56598-14 07.12.2023	Магазины сопротивлений, АКИП-7502/1, АКИП-7502/2, АКИП-7502/3 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ	1 год
73505-18 14.12.2024	Магазины сопротивлений, АКИП-7502/4 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
75635-19 24.07.2024	Измерители сопротивления изоляции, АКИП-8603, АКИП-8604 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
76424-19 18.10.2024	Измерители сопротивления заземления, 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
76913-19 10.12.2024	Клещи электроизмерительные, АКИП-2301, АКИП-2302 Фирма "Standard Electric Works Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год

P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Измерители сопротивления заземления (1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	мод. 8020 ER	3	1	0	3	0	3	0	3
АО "ПРИСТ" (RA.RU.312058)		1620 ER 8020 ER 4236 ER 4234 ER 4235 ER	16		13	0	0	16	13	0
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	4236 ER	1		0	1	0	1	0	1
АО "ПРИСТ" (RA.RU.312058)		4235 ER	2		0	0	0	0	0	0
ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475)	РСТ	Модификацмя 8020 ER мод. 8020 ER	3	1	0	3	0	3	0	3
ФБУ "УРАЛТЕСТ" (RA.RU.311249)	РСТ	8020ER	1		0	1	1	1	0	1
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192)		SEW 1620 ER	1		0	0	0	0	0	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	4236 ER	1		0	1	0	1	0	1
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		нет модификации 4234 ER 4235 ER 1620 ER 8020 ER	8		8	0	0	8	8	0
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	1620 ER Нет модификации	2		0	2	0	1	0	1
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	1620 ER 4234 ER 1620ER	4	1	0	4	0	2	0	2
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	1620 ER	3		0	3	0	3	0	3
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363)	РСТ	8020 ER	1		0	1	0	0	0	0
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380)	РСТ	1620 ER 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER	4		0	3	0	3	0	3
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	1620 ER	1		0	1	0	1	0	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	4235 ER 8020 ER	4		1	3	1	2	0	2
ООО "ФЕРРАТА" (RA.RU.310646)		модификация 4234 ER	2		0	2	0	2	0	2
ООО "РАВНОВЕСИЕ" (RA.RU.312660)		1620 ER Измеритель сопротивления заземления 1620 ER	4		4	0	0	4	4	0
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469)	РСТ	8020 ER	2		0	2	0	2	0	2
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499)	РСТ	4236 ER	2		0	2	0	0	0	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		8020 ER 4235 ER	2		2	0	0	2	2	0
ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419)		мод. 8020ER	1		0	1	0	1	0	1
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	4236 ER	1		0	1	0	1	0	1
ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221)	РСТ	1620 ER	1	1	0	1	0	1	0	1
ООО "ЦМ" (RA.RU.310581)		1620 ER	2		2	0	0	0	0	0

Стоимость поверки Измерители сопротивления заземления (1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Белгородский ЦСМ Белгородская область	2705	3979
ФБУ Тест-С.-Петербург Санкт-Петербург	3540	3979
ФБУ УРАЛТЕСТ Свердловская область	5137	3979
ФБУ Тюменский ЦСМ Тюменская область	4534	3979

Программное обеспечение

отсутствует

Знак утверждения типа

наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация изготовителя Standard Electric Works Co., Ltd., Тайвань

Поверка

осуществляется по документу ПР-21-2019МП «ГСИ. Измерители сопротивления заземления 1620 ER, 8020 ER, 4234 ER, 4235 ER, 4234 ER. Методика поверки», утвержденному АО «ПриСТ» 31.07.2019 г.

Основные средства поверки:

- калибратор многофункциональный Fluke 5522A (регистрационный номер в

Федеральном информационном фонде (регистрационный номер) 51160-12);

- магазин мер сопротивлений заземления OD-2-D6b/5W (регистрационный номер 33128-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Изготовитель

Standard Electric Works Co., Ltd., Тайвань
Адрес: 5F, No. 105, Jhongcheng Road, Tucheng District, New Taipei City 23674, TAIWAN Телефон: + 886-2-22681528
Факс: +886-2-2268-1529
Web-сайт: http://www.sew.com.tw

Заявитель

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru

Принцип действия измерителей в режиме измерений сопротивления заземления основан на измерении разности потенциалов, созданных известным переменным током, протекающим между электродами. Значение сопротивления заземления вычисляется по закону Ома. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером.

По конструктивному исполнению измерители являются малогабаритными

переносными приборами, размещенными в корпусах из ударопрочного пластика. Питание измерителей осуществляется от сменной батареи или аккумулятора. Модификации 4234 ER, 4235 ER и 4236 ER изготовлены в виде кейса с откидной крышкой и ручкой для переноски. На передней панели измерителей расположен жидкокристаллический экран и переключатели диапазонов и видов измерений.

Измерители имеют следующие функции:

- измерение напряжения переменного тока;
- измерение сопротивления заземления;
- измерение проводимости грунта (для модификаций 4235 ER и 4236 ER).

Для измерения сопротивления заземления в модификациях 1620 ER и 8020 ER

используется только 3-х проводная схема подключения. В модификациях 4234 ER, 4235 ER, 4236 ER возможны измерения по 2-х проводной, 3-х проводной и 4-х проводной схемам измерений. Модификации 4235 ER и 4236 ER имеют режим измерения удельного сопротивления грунта (4-х проводная схема измерений с четырьмя электродами).

Модификации 4234 ER и 4235 ER, 4236 ER различаются пределами измерений сопротивления заземления.

Общий вид измерителей приведен на рисунках 1 - 3. Измерители модификаций 1620 ER и 8020 ER, для предотвращения несанкционированного доступа, имеют закрепительное клеймо на задней панели, закрывающее головку винта крепления корпуса, которое может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Пломбирование измерителей модификаций 4234 ER, 4235 ER, 4236 ER не предусмотрено. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Внешний вид. Измерители сопротивления заземления (1620 ER, 8020 ER, 4234 ER, 4235 ER, 4236 ER), http://oei-analitika.ru

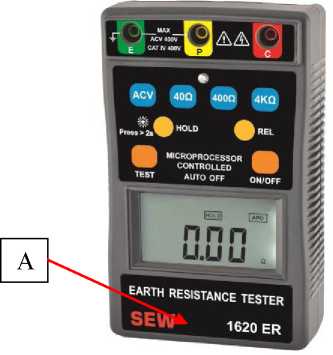

Рисунок 1 - Общий вид модификации 1620 ER и место нанесения знака утверждения типа (А)

SEW 8020 ER

DIGITAL EARTH RESISTANCE TESTER

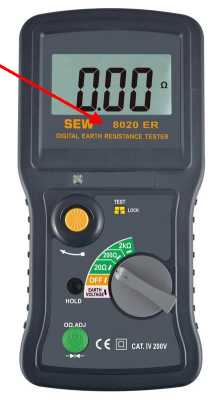

Рисунок 2 - Общий вид модификации 8020 ER и место нанесения знака утверждения типа (А)

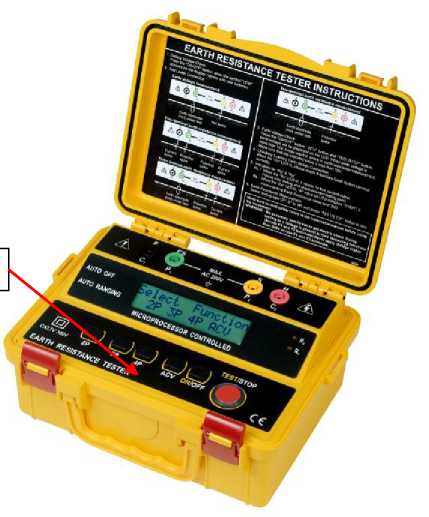

Рисунок 3 - Общий вид модификаций 4234 ER, 4235 ER, 4236 ER и место нанесения знака утверждения типа (А)

AWARNING

ТО AVOID ELECTRICAL SHOCK, REMOVE TEST LEADS BEFORE OPENING BATTERY COVER.

A Я : 1.5V(AA)X6

FUSE : 0.1A/250V

R20

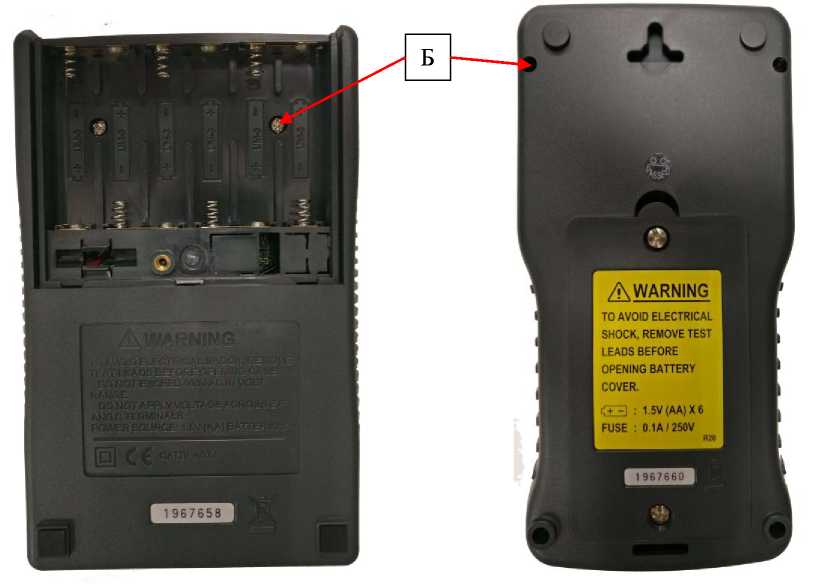

Рисунок 4 - Схема пломбировки модификаций 1620 ER и 8020 ER от несанкционированного доступа (Б)

Таблица 4 - Комплектность измерителей

Наименование	Обозначение	Количество
Измеритель		1 шт.
Руководство по эксплуатации		1 экз.
Измерительные провода для модификаций 1620 ER, 8020 ER 4234 ER,4235 ER, 4236 ER		3 шт. 4 шт.
Штыри заземления для модификаций 1620 ER, 8020 ER, 4234 ER,4235 ER 4236 ER		2 шт. 4 шт.
Интерфейсный кабель для модификации 4236 ER		1 шт.
Кейс для переноски		1 шт.
Батареи питания для модификаций 1620 ER, 8020 ER 4234 ER,4235 ER, 4236 ER		6 шт. 8 шт.
Упаковочная коробка		1 шт.
Методика поверки	ПР-21-2019МП	1 экз.

Таблица 1 - Метрологические характеристики измерителей в режиме измерения напряжения переменного тока

Модификации	Верхний предел измерений, В	Частота, Гц	Разрешение, В	Пределы допускаемой абсолютной погрешности, В
1620 ER	400	от 40 до 500 включ.	0,1	±(0,02Аизм+0,3)
8020 ER	200			±(0,01-и_Из_М+0,2)
4234 ER 4235 ER 4236 ER	300			±(0,02Аизм+0,3)
Примечание и_изм - значение измеряемого напряжения переменного тока, В

Таблица 2 - Метрологические характеристики измерителей в режиме измерения сопротивления заземления

Модификации	Верхний предел измерений, Ом	Разрешение, Ом	Пределы допускаемой абсолютной погрешности, Ом
1	2	3	4
	40	0,01	±(0,02<Иизм+0,03)
1620 ER	400	0,1	±(0,02-Кизм+0,3)
	4000	1	±(0,02<Иизм+3)
	20	0,01	±(0,015-Кизм+0,02)
8020 ER	200	0,1	±(0,015<Иизм+0,2)
	2000	1	±(0,015^изм+2)

Продолжение таблицы 2

1	2	3	4
	2	0,01	±(0,02<Иизм+0,1)
4234 ER	20	0,1	±(0,02^Яизм+0,3)
4234 ER	200	1	±(0,02<Иизм+3)
	2000	10	±(0,02^Яизм+30)
4235 ER	20	0,01	±(0,02<Иизм+0,03)
4236 ER	200	0,1	±(0,02^Яизм+0,3)
4236 ER	2000	1	±(0,02<Иизм+3)
Примечание
R^M - значение измеряемого сопротивления, Ом

Таблица 3 - Метрологические характеристики измерителей в режиме измерения удельного

сопротивления грунта

Модификации	Диапазоны	Разрешение,	Пределы допускаемой абсолютной
Модификации	измерений, кОм^м	кОм^м	погрешности, кОм^м
4235 ER	от 0,06 до 6,28	0,01	±(0,02физм+0,03)
4236 ER	от 0,62 до 62,8	0,1	±(0,02физм+0,3)
4236 ER	от 6,28 до 628	1	±(^0,02физм⁺³⁾
Примечание
р_изм - измеренное значение удельного электрического сопротивления

Таблица 4 - Основные технические характеристики

Наименование характеристики			Значение характеристики
Габаритные размеры	ширина ±3	мм			высота, мм ±3	глубина, мм ±3
1620 ER	163				102		50
8020 ER	221				110		57
4234 ER	250				190		110
4235 ER	250				190		110
4236 ER	250				190		110
Масса, кг, не более
1620 ER					0,44
8020 ER					0,6
4234 ER					1,43
4235 ER					1,43
4236 ER					1,43
Напряжение питания, В
1620 ER		9	В	(ш	есть батарей типа	АА )
8020 ER		9	В	(ш	есть батарей типа	АА )
4234 ER		12	В	(восемь батарей типа АА)
4235 ER		12	В	(восемь батарей типа АА)
4236 ER		12	В	(восемь батарей типа АА)
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа					от 0 до +50 от 30 до 80 от 84,0 до 106,7
