Номер по Госреестру СИ: 76048-19
76048-19 Системы диагностики частичных разрядов портативные
(PD-TaD)
Назначение средства измерений:
Системы диагностики частичных разрядов портативные PD-TaD (далее - системы) предназначены для измерений характеристик частичных разрядов в изоляции высоковольтного оборудования в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов».
Внешний вид.
Системы диагностики частичных разрядов портативные
Рисунок № 1
Внешний вид.
Системы диагностики частичных разрядов портативные
Рисунок № 2
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 12.09.2024
Номер записи - 173303
ID в реестре СИ - 816533
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, PD-TaD 62, PD-TaD 60,
Производитель
Изготовитель - Фирма "BAUR GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2125 от 2019.09.12 Об утверждении типов средств измерений
№993 от 2024.04.15 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Системы диагностики частичных разрядов портативные (PD-TaD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "BAUR GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63129-16 17.02.2026 |
Генераторы импульсов высоковольтные, SSG 3000, SSG 40 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63183-16 17.02.2026 |
Генераторы высоковольтные инфранизкочастотные, Frida TD, Viola TD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63290-16 01.03.2026 |
Тестеры трансформаторного масла, DTL C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63291-16 01.03.2026 |
Измерители электрической прочности жидкостей, DTA 100C Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
63377-16 11.03.2021 |
Системы диагностики частичных разрядов портативные, PD-TaD 60 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38340-08 28.06.2023 |
Установки контрольно-измерительные, PGK Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38342-08 28.06.2023 |
Измерители электрической прочности жидкостей, DPA75 и DTA100E Фирма "BAUR GmbH" (АВСТРИЯ ) |
3 года | |
|
38344-08 28.06.2023 |
Генераторы импульсов высоковольтные, SSG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
38345-08 28.06.2023 |
Мосты постоянного тока, Shirlа и DMB5 Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
75978-19 22.08.2024 |
Генераторы высоковольтные инфранизкочастотные, Frida, Viola, PHG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76048-19 12.09.2024 |
Системы диагностики частичных разрядов портативные, PD-TaD Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
|
76550-19 28.10.2024 |
Рефлектометры импульсные, IRG Фирма "BAUR GmbH" (АВСТРИЯ ) |
ОТ МП |
2 года |
Кто поверяет Системы диагностики частичных разрядов портативные (PD-TaD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 2 | 0 | 0 | 3 | 2 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ" (RA.RU.312863) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы диагностики частичных разрядов портативные (PD-TaD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
33348 | 33348 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам диагностики частичных разрядов портативным PD-TaD
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-045-19 «Системы диагностики частичных разрядов портативные PD-TaD. Методика поверки», утвержденному ООО «ИЦРМ» 25.04.2019 г.
Основные средства поверки:
- осциллограф цифровой запоминающий WaveJet 352 (регистрационный номер в Федеральном информационном фонде № 32488-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса конденсатора связи и (или) свидетельство о поверке.
Изготовитель
Фирма «BAUR GmbH», Австрия
Адрес: Raiffeisenstrasse 8, 6832 Sulz, Austria
Телефон (факс): +43 5522 4941-0 (+43 5522 4941-3)
Web-сайт: https://www.baur.eu
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия систем основан на электрическом методе измерений характеристик частичных разрядов (ЧР) - измерении кажущегося заряда импульсов ЧР с помощью конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР с конденсатора связи поступают на детектор, где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются по интерфейсу USB в персональный компьютер (ПК), где происходит обработка информации и заполнение базы данных. Текущие характеристики частичных разрядов в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется отчет.
Принцип действия систем при определении расстояния до места возникновения частичных разрядов основан на использовании метода динамической рефлектометрии.
Результаты измерений обрабатываются с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер (ПК). Связь с внешним ПК осуществляется через интерфейс USB.
Область применения систем - диагностика состояния высоковольтной изоляции объектов электроэнергетики.
Основные узлы систем: конденсатор связи с высокочастотным фильтром, детектор частичных разрядов, блок питания Power Box, цифровой осциллограф (реализованный программно на внешнем ПК), калибратор кажущегося заряда CAL1B (или CAL1E), модуль измерений характеристик частичных разрядов по фазам (опция).
Перед началом измерений производится калибровка и градуировка всей схемы измерений путем инжекции нормированного заряда с калибратора кажущегося заряда CAL1B (или CAL1E), входящего в комплект поставки систем. Калибратор CAL1B (или CAL1E) формирует импульсы положительной и отрицательной полярности с крутым фронтом и экспоненциальным срезом.
Системы выпускаются в двух модификациях: PD-TaD 62 и PD-TaD 80. Модификации отличаются значениями номинального напряжения и емкости конденсатора связи, габаритами, массой.
Общий вид средств измерений представлен на рисунках 1 - 2.
Для предотвращения несанкционированного доступа к внутренним частям систем осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель корпуса конденсатора связи.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Системы относятся к ремонтируемым и восстанавливаемым изделиям.
Место нанесения знака поверки
Место пломбирования

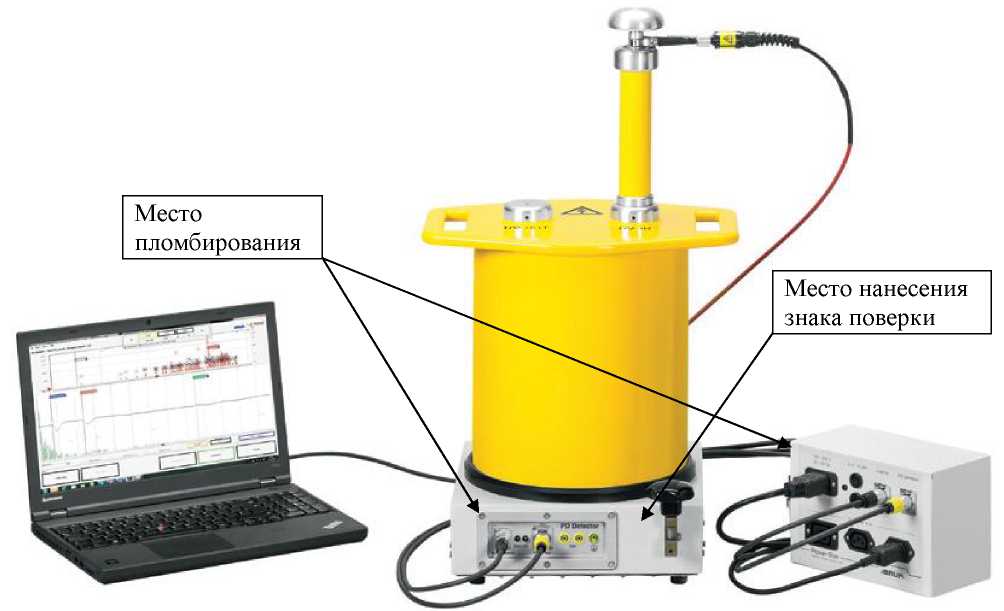

Рисунок 1 - Общий вид систем PD-TaD 62

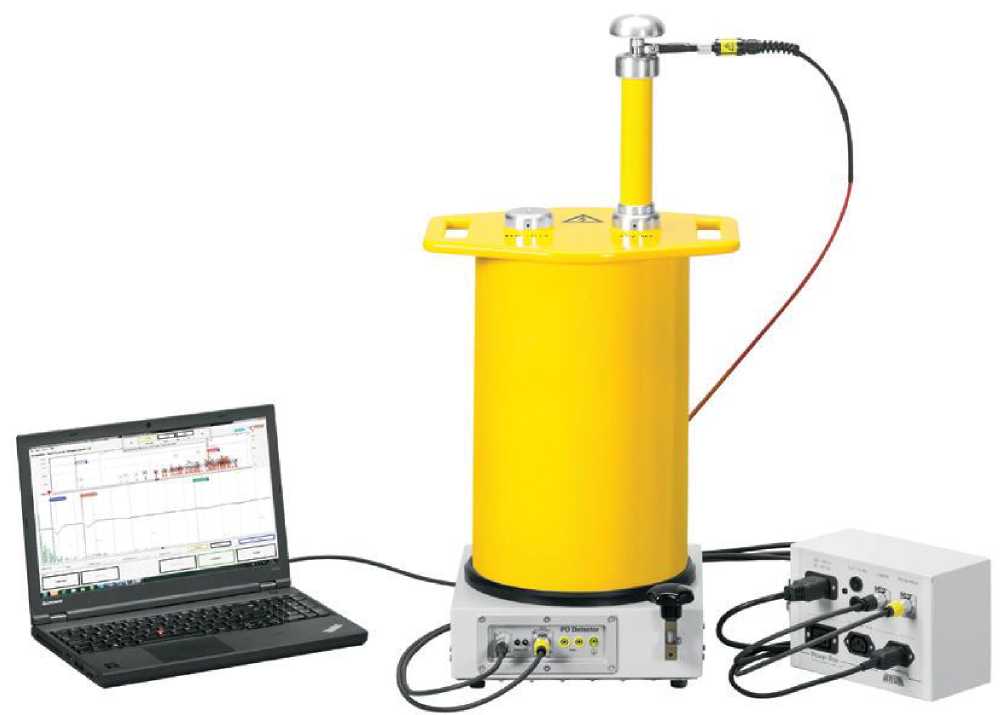

Рисунок 2 - Общий вид систем PD-TaD 80
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Система диагностики частичных разрядов портативная PD-TaD (модификация по заказу) |
- |
1 шт. |
|
Крепежные элементы (набор) |
- |
1 шт. |
|
Блок питания Power Box |
- |
1 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
Комплект для подключения (включая кабели и адаптеры) |
- |
1 шт. |
|
Ноутбук (включая сумку) |
- |
1 шт. |
|
ПО «BAUR 3.x» на USB Flash-накопителе |
- |
1 шт. |
|
ПО «Windows 7» на USB Flash-накопителе |
- |
1 шт. |
|
Кейс для транспортировки |
- |
2 шт. |
|
Модуль измерений характеристик частичных разрядов по фазам 1) |
- |
1 шт. |
|
Калибратор кажущегося заряда CAL1B или CAL1E 1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-045-19 |
1 экз. |
|
Примечание - 1) опция | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
PD-TaD 62 |
PD-TaD 80 | |
|
Номинальное напряжение конденсатора связи, кВ: - амплитудное значение |
62 |
80 |
|
- среднеквадратичное значение |
44 |
57 |
|
Электрическая емкость конденсатора связи, нФ |
10 |
8 |
|
Диапазон измерений кажущегося заряда, нКл |
от 0,00 |
до 100 |
|
Пределы допускаемой относительной погрешности |
±10 | |
|
измерений кажущегося заряда, % | ||
|
Номинальные значения воспроизводимого кажущегося заряда, нКл: - калибратор CAL1B |
0,1; 0,2; 0,5 |
; 1; 2; 5, 10 |
|
- калибратор CAL1E |
0,5; 1; 2; 5 |
10; 20; 50 |
|
Пределы допускаемой относительной погрешности | ||
|
воспроизведения кажущегося заряда калибратора CAL1B |
±3 | |
|
(CAL1E), % | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
PD-TaD 62 |
PD-TaD 80 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 90 до 264 | |
|
- частота переменного тока, Гц |
от 47 до 63 | |
|
Габаритные размеры, мм, (длинахширинахвысота): - конденсатор связи с высокочастотным фильтром |
410х369х668 |
410x369x798 |
|
- блок питания |
240x160x120 |
240x160x120 |
|
Масса, кг: - конденсатор связи с высокочастотным фильтром |
17,5 |
21,5 |
|
- блок питания |
1,7 |
1,7 |
|
Рабочие условия измерений: | ||
|
- температура окружающего воздуха, °С |
от -10 до +50 | |
|
- относительная влажность воздуха, % |
до 90 | |
