Номер по Госреестру СИ: 76255-19
76255-19 Хроматографы жидкостные
(Flexar)
Назначение средства измерений:
Хроматографы жидкостные Flexar (далее - хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии, в том числе.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Программное обеспечение
Хроматографы оснащаются встроенным программным обеспечением (Firmware) и одним из двух видов автономного ПО: Chromera или TotalChrom Navigator (Workstation или Client/Server).
Встроенное ПО является полностью метрологически значимым. К метрологически значимой части ПО TotalChrom Navigator (Workstation или Client/Server) относится файл (TcNav.exe). К метрологически значимой части ПО Chromera относится файл (Chromera.exe).
Метрологически значимая часть автономного ПО выполняет следующие функции: управление хроматографом; настройка режимов работы;
получение хроматограмм; обработка и хранение результатов измерений; построение градуировочных графиков;
проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Встроенное ПО Firmware |
TotalChrom Navigator (Workstation или Client/Server) |
Chromera |
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 6.3.2 |
не ниже 3.2.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным FlexarТехническая документация изготовителя
Поверка
Поверкаосуществляется по документу МП-242-2297-2019 «ГСИ. Хроматографы жидкостные Flexar. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 06.05.2019 г.
Основные средства поверки:
-
- стандартный образец состава толуола ГСО 7814 -2000, ГСО 7333-96 или толуол кв. ч.д.а. по ГОСТ 5789-78;
-
- стандартный образец состава раствора антрацена в ацетонитриле ГСО 8749-2006;
-
- сахароза кв. ч.д.а. или х.ч. по ГОСТ 5833-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на лицевую панель хроматографа, как показано на рисунке 1 и (или) на свидетельство о поверке.
Изготовитель
Корпорация PerkinElmer Inc., США
Адрес USA, 940, Winter Street, Waltham, MA 02451
Телефон: +1 (781) 663-6900
Web-сайт: www.perkinelmer.com
Завод-изготовитель:
PerkinElmer Inc., США
Адрес: 710 Bridgeport Avenue, Shelton, CT 06484, USA
Телефон: 1-203-925-4600
Факс: +203-944-4904
Web-сайт: www.perkinelmer.com
Заявитель
Московское представительство АО «ШЕЛТЕК АГ»
ИНН 9909173166
Адрес: 119334, г. Москва, ул. Косыгина, д. 19
Телефон: +7 (495) 935-88-88
Факс: +7 (495) 564-87-87
E-mail: info@scheltec.ru
Web-сайт: www.scheltec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Хроматографы состоят из отдельных блоков. Блоками хроматографа являются: насос, термостат колонок, блок ввода пробы (кран дозатор, автодозатор) и блоки детекторов. В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:
-
- сканирующий спектрофотометрический детектор (UV-Vis Detector);
-
- спектрофотометрический детектор с диодной матрицей (PDA Detector);
-
- рефрактометрический детектор (RI Detector);
-
- флуоресцентный детектор (FL Detector).
Хроматографы выпускаются в двух модификациях:
-
- модификация HPLC (для высокоэффективной жидкостной хроматографии);
-
- модификация UHPLC (для ультра высокоэффективной жидкостной хроматографии).
Пломбирование хроматографов не предусмотрено.
Общий вид хроматографов и место нанесения знака поверки приведены на рисунке 1.
Место нанесения знака поверки

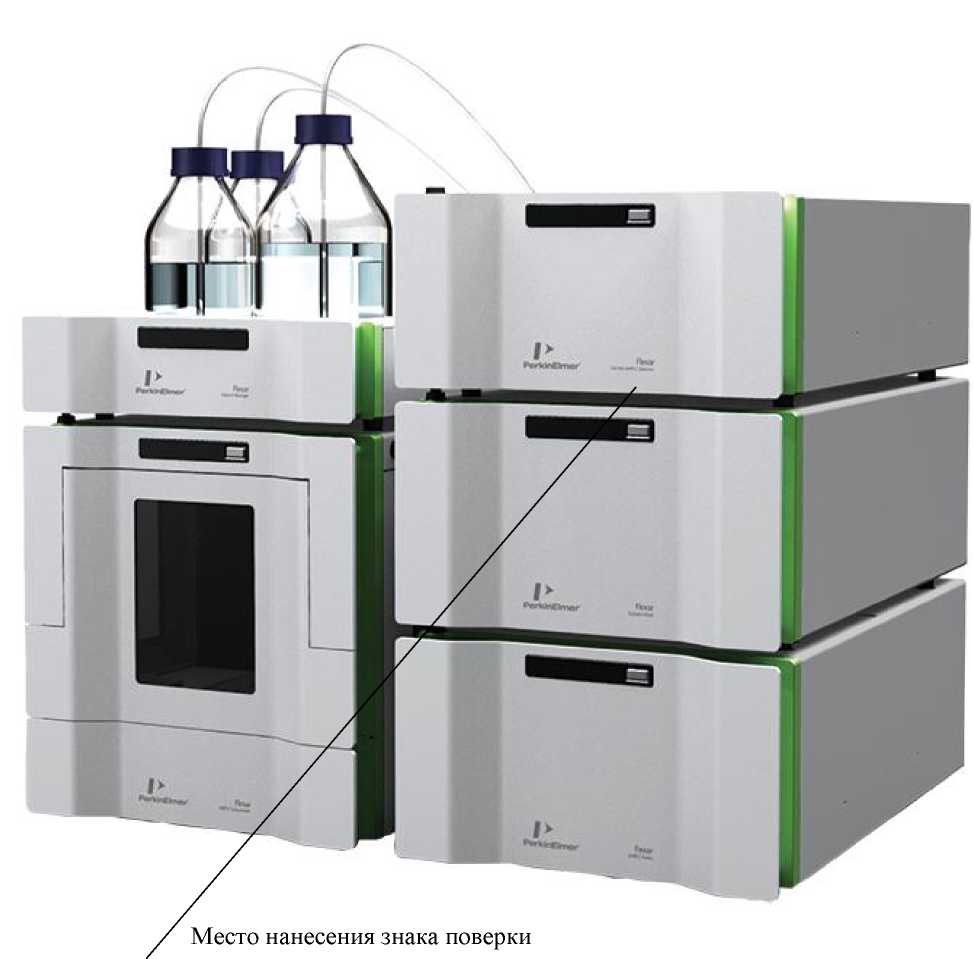

Рисунок 1 -
Общий вид хроматографов Flexar и место нанесения знака поверки
-
1. сканирующего спектрофотометрического детектора (UV-Vis Detector) приведены в таблицах 1.1 и 1.2.
Таблица 1.1 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 190 до 700 |
Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более |
7,540’6 |
Дрейф нулевого сигнала, Б/ч, не более | |
Предел детектирования по антрацену, г/см3, не более |
140"9 |
Предел детектирования по толуолу, г/см3, не более |
1-10’7 |
Относительное СКО выходного сигнала (времени удерживания), %, не более |
1,0 |
Относительное СКО выходного сигнала (площади пика), %, не более |
1,5 |
Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более |
3,0 |
* Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б) |
Таблица 1.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
130 |
Габаритные размеры (Д*Ш*В), мм, не более |
340x530x160 |
Масса, кг, не более |
11,4 |
-
2. спектрофотометрического детектора с диодной матрицей (PDA Detector) приведены в таблицах 2.1 и 2.2.
Таблица 2.1 - Метрологические характеристики
Наименование характеристики |
Значение |
Спектральный диапазон, нм |
от 190 до 790 |
Уровень флуктуационных шумов нулевого сигнала, Б (AU*), не более |
Г10"5 |
Дрейф нулевого сигнала, Б/ч, не более |
Г10"3 |
Предел детектирования по антрацену, г/см3, не более |
240"9 |
Предел детектирования по толуолу, г/см3, не более |
2-10’7 |
Относительное СКО выходного сигнала (времени удерживания), %, не более |
1,0 |
Относительное СКО выходного сигнала (площади пика), %, не более |
1,5 |
Продолжение таблицы 2.1
Наименование характеристики |
Значение |
Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более |
3,0 |
* Шкала хроматограммы подписывается в AU - единицах абсорбции (численно равны Б) |
Таблица 2.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
195 |
Габаритные размеры (ДхШхВ), мм, не более |
340x550x160 |
Масса, кг, не более |
15,5 |
-
3. рефрактометрического детектора (RI
Detector) приведены в таблицах 3.1 и 3.2.
Таблица 3.1 - Метрологические характеристики
Наименование характеристики |
Значение |
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более |
1.5-10’9 |
Дрейф нулевого сигнала, ед. рефр., не более |
4 10-7 |
Предел детектирования по сахарозе, г/см3, не более |
240"7 |
Предел детектирования по антрацену, г/см3, не более |
240"5 |
Предел детектирования по толуолу, г/см3, не более |
240"5 |
Относительное СКО выходного сигнала (времени удерживания), %, не более |
1,0 |
Относительное СКО выходного сигнала (площади пика), %, не более |
3,0 |
Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более |
4,0 |
Таблица 3.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
150 |
Габаритные размеры (ДхШхВ), мм, не более |
340x530x160 |
Масса, кг, не более |
15,5 |
-
4. флуоресцентного детектора (FL Detector) приведены в таблицах 4.1 и 4.2.
Таблица 4.1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон длин волн возбуждения люминесценции, нм |
от 200 до 850 |
Диапазон длин волн регистрации люминесценции, нм |
от 250 до 900 |
Предел детектирования по антрацену, г/см3, не более |
Г10"12 |
Предел детектирования по толуолу, г/см3, не более |
Г10"у |
Относительное СКО выходного сигнала (времени удерживания), %, не более |
1,0 |
Относительное СКО выходного сигнала (площади пика), %, не более |
3,0 |
Относительное изменение выходного сигнала (площади пика) за 4 часа непрерывной работы, %, не более |
4,0 |
Таблица 4.2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
450 |
Габаритные размеры (ДхШ*В), мм, не более |
340x530x300 |
Масса, кг, не более |
25 |
-
5. Основные технические характеристики термостата колонок Flexar приведены в таблице 5.1.
Таблица 5.1 - Основные технические характеристики
Наименование характеристики |
Значение |
Интервал задаваемой температуры, °С |
от +5 до +90 |
Интервал задаваемой температуры (только нагрев), °С |
от +30 до +90 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
120 |
Габаритные размеры (ДхШхВ), мм, не более |
340x530x185 |
Масса, кг, не более |
9,0 |
6. Основные технические характеристики автодозатора Flexar приведены в таблице 6.1.
Таблица 6.1 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
250 |
Габаритные размеры (ДхШхВ), мм, не более: - без модуля нагрева/охлаждения проб |
340x510x360 |
- с модулем нагрева/охлаждения проб |
340x575x360 |
Масса, кг, не более: - без модуля нагрева/охлаждения проб |
19 |
- с модулем нагрева/охлаждения проб |
21 |
7. Основные технические характеристики крана дозатора для ручного или автоматического ввода пробы приведены в таблице 7.1.
Таблица 7.1 - Основные технические характеристики
Наименование характеристики |
Значение |
Объём ввода, со сменными петлями, мкл, не более |
10000 |
8. Основные технические характеристики насосов Flexar приведены в таблице 8.1.
Таблица 8.1 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон задания расхода элюента, мл/мин:
|
от 0,01 до 10,0 от 0,001 до 5,0 |
Напряжение питания переменного тока частотой 50±1 Гц, В |
от 100 до 240 |
Потребляемая мощность, В^А, не более |
250 |
Габаритные размеры (ДxШxВ), мм, не более: - модификация для высокоэффективной жидкостной хроматографии (HPLC) |
340x530x160 |
Продолжение таблицы 8.1
Наименование характеристики |
Значение |
- модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC) |
340x530x185 |
Масса, кг, не более: - модификация для высокоэффективной жидкостной хроматографии (HPLC) |
27 |
- модификация для ультра высокоэффективной жидкостной хроматографии (UHPLC) |
27,5 |
9. Общие технические характеристики (для всех модулей) приведены в таблице 9.1.
Таблица 9.1 - Общие технические характеристики (для всех модулей)
Наименование характеристики |
Значение |
Средний срок службы, лет |
8 |
Наработка на отказ, ч, не менее |
10000 |
Условия эксплуатации: о
|
от +15 до +35 80 |
