Номер по Госреестру СИ: 76267-19
76267-19 Газоанализаторы
(CHEMIST 100 BE GREEN)
Назначение средства измерений:
Газоанализаторы CHEMIST 100 BE GREEN (далее газоанализаторы) предназначены для измерения содержания кислорода (О2), оксида углерода (СО) и оксида азота (NO), в отходящих газах топливосжигающих установок, определения расчетным методом содержания суммы оксидов азота (NOx) и диоксида углерода (СО2), измерения температуры, избыточного давления (разрежения), индикации температуры окружающей среды, а также определения расчетным методом технологических параметров топливосжигающих установок - коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы CHEMIST 100 BE GREEN имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в отходящих газах стационарных и передвижных источников промышленных выбросов в целях экологического контроля и оптимизации процесса горения топлива. Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран номера версии. Программное обеспечение осуществляет функции сбора, обработки, хранения и передачи данных. Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Иная версия программного обеспечения не изменяет метрологические характеристики газоанализатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
CHEMIST 100 BE GREEN |
Номер версии (идентификационный номер) ПО |
не ниже V1.02 |
Цифровой идентификатор ПО |
8BBB |
Алгоритм вычисления цифрового идентификатора ПО |
CRC 16 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на боковую панель газоанализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам CHEMIST 100 BE GREEN
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-009-19 «Газоанализаторы CHEMIST 100 BE GREEN. Методика поверки», утвержденному ООО «ИЦРМ» 11.02.2019 г.
Основные средства поверки:
-
- поверочные газовые смеси ГСО-ПГС состава O2/N2 (ГСО-10706-2015), CO/N2 (ГСО-10706-2015) и NO/N2 (ГСО-10706-2015) в баллонах под давлением;
-
- манометр газовый грузопоршневой МГП-В, регистрационный номер в Федеральном информационном фонде 52506-16;
-
- модуль давления эталонный МЕТРАН 518-25КС, регистрационный номер в Федеральном информационном фонде 39152-12;
-
- микроманометр жидкостной компенсационный типа МКВ-250, регистрационный номер в Федеральном информационном фонде 968-74;
-
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2 регистрационный номер в Федеральном информационном фонде 65421-16;
-
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО регистрационный номер в Федеральном информационном фонде 41201-09;
-
- калибратор температуры эталонный КТ-1100 регистрационный номер в Федеральном информационном фонде 26113-03;
-
- термостат переливной прецизионный ТПП-1,3 регистрационный номер в Федеральном информационном фонде 33744-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Seitron S.p.;-i.. Италия
Адрес: 36065, Mussolente (Vi) Via del Commercio 9/11, Italy
Телефон: (+39) 0424.567842
Web-сайт: www.seitron.com
Заявитель
Общество с ограниченной ответственностью «КИПА» (ООО «КИПА»)ИНН 7728380470
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, этаж 3, комн. 160, оф. 4
Телефон: +7 (495) 795-2-795
E-mail: kipa@kipa.ru
Web-сайт: www.kipa.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия газоанализаторов:
-
- по каналу кислорода, оксида углерода, оксида азота - электрохимический. Контролируемый газ через противопылевой фильтр и гидрофобную мембрану диффундирует на измерительный (рабочий) электрод. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод, и формируют во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации детектируемого газа. Определение содержания суммы оксидов азота (NOx) и диоксида углерода (СО2) осуществляется расчетным путем посредством алгоритма, заложенного в программное обеспечение;
-
- по каналу измерения давления: измерение давления осуществляется встроенным датчиком давления, принцип действия которого основан на преобразовании упругой деформации пьезорезисторного преобразователя, дальнейшей обработке измеренного выходного сигнала и отображении измеренного значения давления на дисплее газоанализатора;
-
- по каналу измерения температуры: измерение температуры осуществляется, встроенной в газоотборный зонд термопарой, принцип действия которой основан на возникновении термоэлектродвижущей силы в электрической цепи термопары, состоящей из двух разнородных металлов или сплавов, места соединений которых находятся при разной температуре, дальнейшей обработке выходного сигнала термопары и отображении измеренного значения температуры на дисплее газоанализатора.
Газоанализаторы имеют газоотборный зонд со встроенной термопарой, оборудованный встроенным мембранным насосом и фильтрами конденсата и твердых частиц. Проба газа, попадая в зонд проходит цикл очистки от влаги и примесей, затем поступает на сенсоры, которые проводят анализ сухого остатка пробы.
Способ отбора пробы - принудительный, через газоотборный зонд с помощью встроенного мембранного насоса.
Газоанализаторы представляют собой многофункциональные переносные приборы со средствами отбора и подготовки пробы к анализу.
Конструктивно газоанализаторы выполнены в пластмассовом корпусе, состоят из единой панели со всеми базовыми схемами настройки, до 3-х электрохимических сенсоров, газоотборного зонда, клавиатуры, черно-белого ЖК дисплея с белой LED-подсветкой, мощной аккумуляторной батареи. Внутри торцевой части газоанализатора располагаются пневматическая линия для работы с сенсорами, измерительные элементы и электронный микромодуль, что позволяет иметь легкий доступ к этим частям для починки, либо замены элементов, для этого необходимо снять крышку, на которой находится этикетка с перечнем рабочих функций. В нижней части газоанализатора находятся разъемы для подключения газоотборного зонда, зонда измерения тяги и анализа горения, зонда с фильтрами конденсата и пыли, входы для измерения давления.
Электрическое питание газоанализатора осуществляется от Li-ионной аккумуляторной батареи, которая может использоваться и как зарядное устройство, что позволяет использовать газоанализатор, даже если батарея абсолютно разряжена.
Газоанализаторы могут сохранять в памяти до пяти записей полного цикла анализа, средние значения выполненного анализа, проводить расчеты, выводить данные на печать (с помощью Bluetooth) и соединяться с компьютером для передачи и обработки данных с помощью USB кабеля. В памяти прибора доступны 15 основных типов используемого топлива.
Газоанализаторы CHEMIST 100 BE GREEN изготавливают в следующих модификациях:
-
- CHEMIST 101 BE GREEN с двумя измерительными ячейками: кислород и оксид углерода;
-
- CHEMIST 103 BE GREEN с тремя измерительными ячейками: кислород, оксид углерода, оксид азота.
Пломбирование газоанализаторов не предусмотрено.

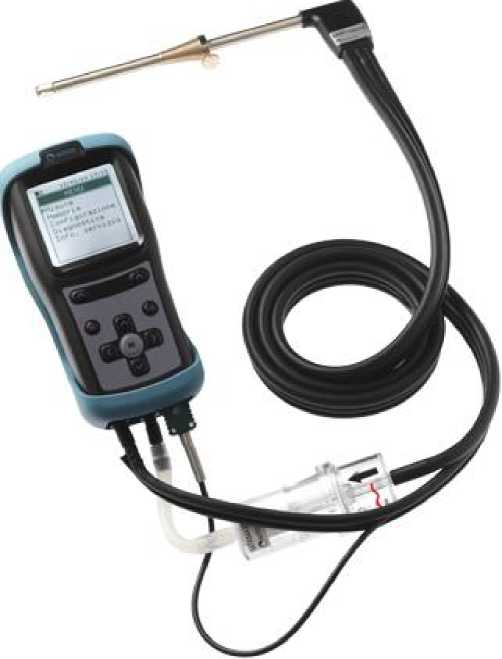

Общий вид газоанализаторов CHEMIST 100 BE GREEN представлен на рисунке 1.
Рисунок 1 - Общий вид газоанализаторов CHEMIST 100 BE GREEN
Комплектность газоанализаторов представлена в таблице 6.
Таблица 6 - Комплектность газоанализаторов
Наименование |
Обозначение |
Количество |
Газоанализатор CHEMIST 100 BE GREEN |
- |
1шт. |
Г азоотборный зонд |
- |
1шт. |
Фильтр конденсата и пылевой фильтр |
- |
1шт. |
Продолжение таблицы 6
Наименование |
Обозначение |
Количество |
Блок питания/зарядное устройство |
- |
1шт. |
Пластиковый кейс |
- |
1шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-009-19 |
1 экз. |
Диапазоны измерений и пределы допускаемой погрешности газоанализаторов приведены в таблицах 2 - 4.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности по каналу кислорода, оксида углерода, оксида азота
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Номинальная цена единицы наименьшего разряда дисплея |
Пределы допускаемой погрешности | |
абсолютной |
относительной, % | ||||
Кислород (О2) |
от 0 до 21,0 % об. |
от 0 до 4,0 % об. включ. св. 4,0 до 21,0 % об. |
0,1 % об. |
±0,2 % об. |
±5,0 |
Оксид углерода (СО) с компенсацией по Н2 |
от 0 до 4000 млн-1 |
от 0 до 400 млн-1 включ. св. 400 до 2000 млн-1 |
-1 1 млн |
±20 млн-1 |
±5 |
Оксид азота (NO) |
от 0 до 2000 млн-1 |
от 0 до 100 млн-1 включ. св. 100 до 1000 млн-1 |
1 -1 1 млн |
±5 млн-1 |
±10 |
Примечание - Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от
пределов допускаемой погрешности.
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности по каналу температуры и давления
Определяемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности | |
абсолютной |
относительной,% | ||
Температура окружающего воздуха |
от - 5 до + 45 °С |
±1 °С |
- |
Температура отходящих газов |
от - 20 до + 100 °С 1) включ. св. + 100 до + 800 °С |
±1 °С |
±1 |
Избыточное давление (разрежение) газового потока |
от - 100 до - 2,00 гПа включ. св. - 200 до + 200 Па включ. св. + 2,00 до + 200 гПа 2) |
±2 Па |
±1 ±1 |
|
Таблица 4 - Расчетные технологические параметры, определяемые газоанализаторами
Определяемый параметр |
Диапазон показаний |
Дифференциальная температура |
от 0 до + 800 °С |
Индекс воздуха |
от 0 до 9,5 |
Избыточный воздух |
от 0 до 850 % |
Потери тепла |
от 0,0 до 100,0 % |
КПД |
от 0,0 до 100,0 % |
КПД (конденсационный) |
от 0,0 до 120,0 % |
Сумма оксидов азота (NOx) |
Расчетное |
Диоксид углерода (СО2) |
от 0 до 99,0 % об. |
Примечание - Максимальное значение СО2, выводимое на дисплей, зависит от типа топлива. |
Основные технические характеристики газоанализаторов приведены в таблице 5.
Таблица 5 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Предел допускаемого времени установления показаний по каналам измерения содержания О2, СО и NO, мин, не более |
4 |
Время прогрева газоанализатора, мин, не более |
5 |
Электрическое питание газоанализаторов: - напряжение питания постоянного тока от аккумуляторной Li-ионной батареи, В |
7,2 |
- напряжение питания переменного тока частотой 50/60 Гц от внешнего блока питания/зарядки (через адаптер), В |
от 90 до 254 |
Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи, ч, не менее |
8 |
Габаритные размеры корпуса газоанализаторов (длинахвысотахширина), мм, не более |
170х70х60 |
Масса, кг, не более |
0,35 |
Средний срок службы, лет, не менее |
10 |
Наработка на отказ, ч, не менее |
5000 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -5 до +45 |
- относительная влажность окружающего воздуха при температуре +25 °С (без конденсации), % |
от 20 до 80 |
