Номер по Госреестру СИ: 76306-19
76306-19 Антенны измерительные логопериодические
(ALP1947710R)
Назначение средства измерений:
Антенны измерительные логопериодические ALP1947710R (далее - антенны ALP1947710R) предназначены для измерений напряженности электрического поля и плотности потока энергии (совместно с измерительными приемными устройствами).
Внешний вид.
Антенны измерительные логопериодические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа ALP1947710R-2018 РЭ «Антенна измерительная логопериодическая ALP1947710R. Руководство по эксплуатации» методом компьютерной графики и на фирменную наклейку на корпусе антенны методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к антеннам измерительным логопериодическим ALP1947710R
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ALP1947710R-2019 МП «Антенны измерительные логопериодические ALP1947710R. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 июня 2019 года.
Основные средства поверки:
-
- рабочий эталон единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1 (по ГОСТ Р 8.805-2012), диапазон частот от 26 до 1000 МГц, диапазон измерений коэффициента калибровки поверяемых антенн от 0 до 50 дБ (1 м-1), пределы допускаемой абсолютной погрешности определения коэффициента усиления ±1,0 дБ;
-
- рабочий эталон единицы коэффициента усиления измерительных антенн РЭИА-2 (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40 ГГц, диапазон измерений коэффициента усиления поверяемых антенн от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ±0,5 дБ;
-
- анализатор электрических цепей векторный/анализатор спектра ZVL3, регистрационный номер 37173-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик антенн ALP1947710R с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.
Изготовитель
Фирма «TELECOMUNICAZIONI ALDENA SRL», Италия
Адрес: Via per Vighignolo 6/8, 20019 Settimo Milanese (MILAN), ITALY
Телефон: +39 02 903 90461
Факс: +39 02 903 90475
E-mail: aldena@aldena.it
Заявитель
Общество с ограниченной ответственностью «СВ-плюс» (ООО «СВ-плюс»)
ИНН 7709657039
Адрес: 105005, г. Москва, ул. Радио, дом 12
Юридический адрес: 105120, г. Москва, наб. Академика Туполева, дом 15, корп. 24
Телефон: 8 (499) 261-01-18, 8 (495) 632-13-32
Факс: 8 (499) 261-01-18, 8 (495) 632-13-32
E-mail: info@cbplus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт физико-технических и радиотехнических
измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия антенн ALP1947710R основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному приемному устройству.
Антенны ALP1947710R состоят из решетки вибраторов, длина которых изменяется по логарифмическому закону, с переменнофазовым питанием, возбуждаемого двухпроводной линией.
Решетка вибраторов, формирует частотно-независимую диаграмму направленности с максимумом на оси антенны ALP1947710R в направлении уменьшения длин вибраторов.
Двухпроводная линия запитывается коаксиальным кабелем чрез коаксиальный разъем типа N (розетка). На другом конце двухпроводной линии размещена резисторная нагрузка, которая улучшает согласование и равномерность частотной характеристики антенны ALP1947710R.
Антенна ALP1947710R помещена в фибергласовый кожух, исключающий попадание капель дождя и влаги на элементы ее. Данное конструктивное исполнение может быть осуществлено только на заводе производителя.
Для крепления антенн ALP1947710R на штатив (треногу) на их корпусе имеется вставка с резьбой.
Для измерений параметров электромагнитных полей антенна ALP1947710R подключает к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

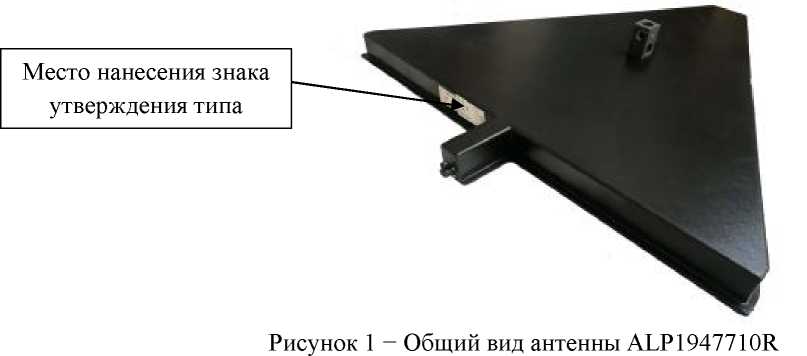

Общий вид антенны ALP1947710R с указанием места нанесения знака утверждения типа, представлен на рисунке 1.
Элементы антенны ALP1947710R, влияющие на ее метрологические характеристики, защищены от несанкционированного доступа жестким, радиопрозрачным кожухом. Дополнительных мер по защите не требуется.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, МГц |
от 174 до 1200 включ. |
КСВН выхода в диапазоне частот, не более |
2,5 |
Диапазон изменений коэффициента калибровки, дБ (1 м 1) |
от 10,0 до 28,5 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,5 |
Поляризация |
линейная |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип выходного ВЧ соединителя |
N(розетка) |
Номинальное входное сопротивление, Ом |
50 |
Масса, кг, не более |
9,0 |
Габаритные размеры, мм, не более: | |
-длина |
1080 |
-ширина |
950 |
-высота |
150 |
Рабочие условия применения:
|
от -40 до +50 95 от 84,0 до 106,7 (от 630 до 800) |
