Номер по Госреестру СИ: 75715-19
75715-19 Концентратомеры ультразвуковые
(PIOX S)
Назначение средства измерений:
Концентратомеры ультразвуковые PIOX S (далее - концентратомеры) предназначены для непрерывного измерения массовой доли кислот, солей и щелочей в водных растворах в трубопроводах или ёмкостях.
Внешний вид.
Концентратомеры ультразвуковые
Рисунок № 1
Внешний вид.
Концентратомеры ультразвуковые
Рисунок № 2
Внешний вид.
Концентратомеры ультразвуковые
Рисунок № 3
Программное обеспечение
Концентратомеры оснащены программным обеспечением (далее - ПО). ПО записано в энергонезависимую память блока регистрации данных в процессе производства и защищено от доступа и изменения.
ПО позволяет проводить самотестирование концентратомера, устанавливать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на другие электронные носители или на принтер.
Номер версии ПО высвечивается при обращении к соответствующему подпункту меню концентратомера.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | |
Модификация |
S704, S705, S706 |
S721 |
Идентификационное наименование ПО |
- | |
Номер версии (идентификационный номер) ПО, не ниже |
6.00 |
7.00.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства пользователя типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве пользователя.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к концентратомерам ультразвуковым PIOX S
Техническая документация изготовителя «FLEXIM GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 109-241-2018 «ГСИ. Концентратомеры ультразвуковые PIOX S. Методика поверки», утвержденному ФГУП «УНИИМ» 6 марта 2019 г.
Основные средства поверки:
-
- стандартный образец состава раствора соляной кислоты ГСО 9654-2010 с диапазоном аттестованных значений молярной концентрации от 0,099 до 0,110 моль/дм3 и с границами относительной погрешности аттестованного значений ±0,05 % при P=0,95;
-
- весы лабораторные неавтоматического действия по ГОСТ OIML R 76-1-2011 с максимальной нагрузкой не менее 200 г и ценой деления 0,1 мг;
-
- колбы мерные 2-100 (500, 1000)-2 по ГОСТ 1770-74; 3 3
-
- бюретка 2-го класса точности, вместимостью 50 см3, с ценой деления 0,1 см3 по ГОСТ 29251-91.
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Изготовитель
Фирма «FLEXIM GmbH», Германия
Адрес: Boxberger StraBe 4, Berlin 12681, Germany
Телефон: +49 30 93 66 76 60, факс: +49 30 93 66 76 80
E-mail: info@flexim.com
Web-сайт: https://www.flexim.com
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу») Юридический адрес: 199155, г. Санкт-Петербург, ул. Уральская., д.17, корп. 3, литер Е, пом. 24Н, оф. 4Адрес: 196066, г. Санкт-Петербург, Московский пр., д. 212, оф. 0012
Телефон: +7 (812) 324-56-27
E-mail: info@tek-know.ru
Web-сайт: http://www. tek-know.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: http://uniim.ru
Принцип действия концентратомеров основан на бесконтактном ультразвуковом методе измерений, при котором сигнал испускается ультразвуковыми источниками / приемниками и по изменению скорости прохождения звука в двухкомпонентной среде по сравнению со скоростью звука в чистом веществе рассчитывается массовая доля кислот (серной, соляной, азотной, плавиковой) солей (карбоната натрия) и щелочей (гидроксида натрия) в водном растворе.
Концентратомеры могут быть также отградуированы на показания массовой доли спиртов (этиловый спирт, метиловый спирт, этиленгликоль, пропиленгликоль), солей (хлорид натрия, сульфат меди, карбонат натрия, нитрат аммония), капролактама.
Конструктивно концентратомеры состоят из пары выносных ультразвуковых источников / приемников, размещаемых по одной стороне трубы (емкости), либо напротив друг друга при помощи специального крепежного приспособления; и блока регистрации, обработки и отображения результатов измерений, с размещенными на нем клавиатурой и жидкокристаллическим табло.
В концентратомерах предусмотрено использование датчиков температуры типа Pt100 / Pt1000 для автоматической корректировки результата измерения. При расчетах результатов измерений в концентратомерах предусмотрен учет материала и толщины стенок трубы (емкости).
Концентратомеры выпускаются в различных модификациях. Обозначение модификации концентратомеров складывается из позиций: PIOX S X1 X2, где
X1 - обозначение модификации, обусловленное техническими характеристиками концентратомера: количества подключаемых датчиков (до шести пар ультразвуковых источников/приемников), размером жидкокристаллического табло, количества токовых и цифровых входов/выходов, из числа следующих: S704, S705, S706, S721;
X2 - обозначение модификация, обусловленное назначением концентратомера из числа следующих H2SO4, HCl, HNO3, HF, NaOH, Na2CO3.
Концентратомеры имеют следующие встроенные интерфейсы: до четырех токовых выходов от 4 до 20 мА, цифровые входы/выходы, USB, RS485, Ethernet, Modbus/Profibus, BACnet, HART, FF.
Общий вид концентратомеров представлен на рисунке 1.

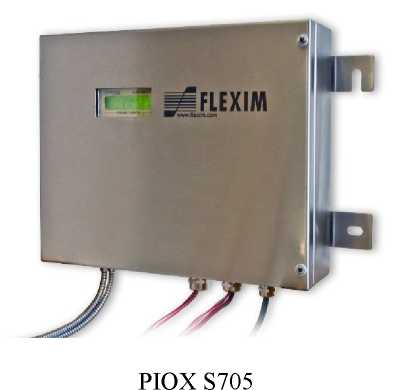

PIOX S704
PIOX S706

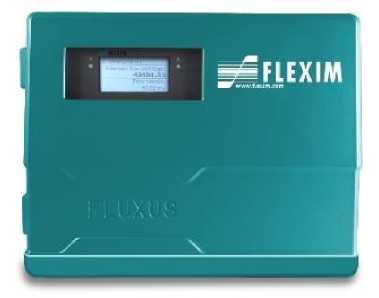

PIOX S721
Рисунок 1 - Общий вид концентратомеров ультразвуковых PIOX S
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний скорости распространения ультразвука, м/с |
от 300 до 3000 |
Диапазоны измерений массовой доли кислот, %:
|
от 85 до 98 от 30 до 40 от 50 до 70 от 0 до 15 |
Диапазон измерений массовой доли гидроксида натрия, % |
от 0 до 50 |
Диапазон измерений массовой доли карбоната натрия, % |
от 0 до 25 |
Пределы допускаемой основной приведенной погрешности (к верхнему значению диапазона измерений) измерений массовой доли кислот 1), %:
|
±1,2 ±1,5 |
Пределы допускаемой основной приведенной погрешности (к верхнему значению диапазона измерений) измерений массовой доли гидроксида натрия 1), % |
±1,5 |
Пределы допускаемой основной приведенной погрешности (к максимальному значению диапазона измерений) измерений массовой доли карбоната натрия, % |
±1,2 |
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона измерений) погрешности от изменения температуры анализируемых жидкостей в диапазоне рабочих температур, на каждые 10 °С относительно температуры при калибровке 1), %:
|
±0,2 ±0,4 ±0,3 |
1) Пределы допускаемой приведенной погрешности измерений массовой доли кислот и массовой доли гидроксида и карбоната натрия определяют следующим образом:
где t - рабочая температура анализируемых жидкостей, °C; te - температура анализируемых жидкостей при калибровке, °C |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Модификация |
S704 |
S705 |
S706 |
S721 |
Параметры электрического питания: | ||||
- напряжение переменного тока, В |
220+10-120 | |||
- частота переменного тока, Гц |
50/60 | |||
Потребляемая мощность, В • А, не более |
15 |
15 |
20 |
15 |
Габаритные размеры мм, не более: | ||||
- высота |
70 |
87 |
87 |
94 |
- ширина |
200 |
255 |
310 |
255 |
- длина |
288 |
320 |
427 |
320 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||
Модификация |
S704 |
S705 |
S706 |
S721 |
Масса, кг, не более |
3,1 |
4,9 |
7,2 |
5,4 |
Условия эксплуатации:
|
от -20 до +60 от -40 до +200 | |||
Маркировка взрывозащиты |
2Ex nA nC [ic] IIC T4 Gc Ex tb IIIc T120°C Db |
