Номер по Госреестру СИ: 75871-19
75871-19 Резервуары стальные горизонтальные цилиндрические
(РГС-8, РГС-12,5, РГС-15, РГС-40)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
МИ 3249-2009 Рекомендация. «ГСИ. Масса и объем нефти. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23307-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06688.
МИ 3242-2009 Рекомендация. «ГСИ. Масса и объем нефтепродуктов. Методика измерений в горизонтальных резервуарах». Свидетельство об аттестации методики измерений № 23207-09 от 10.12.2009. Регистрационный номер ФР.1.29.2009.06687.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-8, РГС-12,5, РГС-15, РГС-40Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
-
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»)
ИНН 5612002469
Адрес: 461040, Оренбургская обл., г. Бузулук, ул. Магистральная, д. 2
Телефон: +7 (35342) 73-670, факс: +7 (35342) 73-201
E-mail: orenburgneft@rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные горизонтальные цилиндрические РГС-8, РГС-12,5, РГС-15, РГС-40 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-8 № Е-3, РГС-40 № Е-2 расположены: Российская Федерация, Оренбургская обл., ПСП Кротовка.
Резервуар стальной горизонтальный цилиндрический РГС-15 № ЕП-1, расположен: Российская Федерация, Оренбургская обл., ПСП Похвистнево.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 № ЕД-2 расположен: Российская Федерация, Оренбургская обл., УПН Покровка.
Эскизы резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-15, РГС-40 представлен на рисунках 1-2.

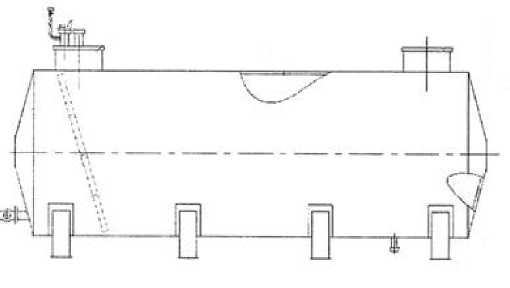

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического
РГС-8, РГС-15, РГС-40

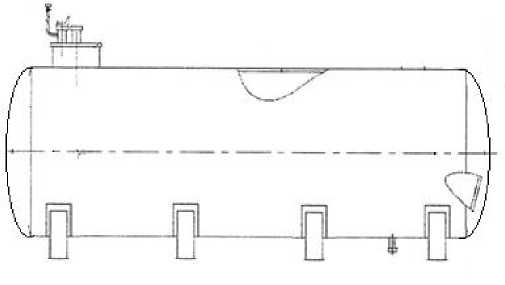

Рисунок 2 - Эскиз резервуара стального горизонтального цилиндрического РГС-12,5
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8, РГС-12,5, РГС-15, РГС-40 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-8 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-12,5 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-15 |
1 шт. |
Резервуар стальной горизонтальный цилиндрический |
РГС-40 |
1 шт. |
Паспорт |
- |
4 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
РГС-8 |
РГС-12,5 |
РГС-15 |
РГС-40 | |
Номинальная вместимость, м3 |
8 |
12,5 |
15 |
40 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от -50 до +50 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
