Номер по Госреестру СИ: 75949-19
75949-19 Аппаратура геодезическая спутниковая
(NovAtel мод. PW7700, PW7200)
Назначение средства измерений:
Аппаратура геодезическая спутниковая NovAtel модификаций PW7700, PW7200 (далее -приборы) предназначены для измерений длин базисов и координат точек земной поверхности.
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2019
Срок свидетельства - 22.08.2024
Номер записи - 173176
ID в реестре СИ - 789742
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PW7720, NovAtelмод.PW7700, NovAtel мод. PW7700, Novatel PW7720-DDD-RYN-TBN, NovAtel PW7700,
Производитель
Изготовитель - Фирма "NovAtel Inc."
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1953 от 2019.08.22 Приказ об утверждении типов средств измерений
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (NovAtel мод. PW7700, PW7200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NovAtel Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
42669-09 01.01.2015 |
GNSS-приемники спутниковые геодезические многочастотные, DL-V3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
42670-09 01.01.2015 |
GNSS-приемники спутниковые геодезические многочастотные, OEMV-1, OEMV-2, OEMV-3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44856-10 01.08.2015 |
GNSS-приемники спутниковые геодезические многочастотные, ProPak-V3 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44857-10 01.08.2015 |
GNSS-приемники спутниковые геодезические многочастотные, FlexPak-V2 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
44858-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, Smart-V1G Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
50278-12 |
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем, DL-V3-K1 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
2 года |
|
58655-14 29.09.2019 |
GNSS-приемники спутниковые геодезические многочастотные, PP6, FLEX6 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
58656-14 29.09.2019 |
GNSS-приемники спутниковые геодезические многочастотные, OEMSTAR, OEM615, OEM628, OEM638 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ |
1 год |
|
75949-19 22.08.2024 |
Аппаратура геодезическая спутниковая, NovAtel мод. PW7700, PW7200 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ МП |
1 год |
|
77053-19 24.12.2024 |
Аппаратура геодезическая спутниковая, NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720 Фирма "NovAtel Inc." (КАНАДА ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Аппаратура геодезическая спутниковая (NovAtel мод. PW7700, PW7200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 6 | 1 | 5 | 0 | 1 | 0 | 1 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура геодезическая спутниковая (NovAtel мод. PW7700, PW7200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют встроенное микропрограммное обеспечение «WebUI 2.4» и поддерживает работу с программным обеспечением (далее - ПО) «WayPoint GrafNav/GrafNet», устанавливаемым на ПК. С помощью указанного ПО обеспечивается взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
WebUI 2.4 |
WayPoint GrafN av/ GrafN et |
|
Номер версии (идентификационный номер ПО), не ниже |
7.05.04 |
8.50 |
|
Цифровой идентификатор ПО |
15f61550180c2a94fb8a5116783a597 9 7a600edd38ad9b0c44576fef8bf44d1 2 |
a33b5b9d229bd24c696 7e44c06e96503 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой NovAtel модификаций PW7700, PW7200ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
Техническая документация «NovAtel Inc.», Канада
Поверка
Поверкаосуществляется по документу МП АПМ 04-19 «Аппаратура геодезическая спутниковая NovAtel модификаций PW7700, PW7200. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» мая 2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр);
- имитатор сигналов СН-3803М (рег. № 54309-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«NovAtel Inc.», КанадаАдрес: 10921 14th Street N.E., Calgary, Alberta, Canada, T3K 2L5
Телефон: +1 (403) 295-45-00, факс: +1 (403) 295-45-01
E-mail: sales@novatel.ca
Заявитель
Общество с ограниченной ответственностью «ГНСС плюс»(ООО «ГНСС плюс»)
ИНН 7734571794
Адрес: 123154, г. Москва, бульвар Генерала Карбышева, дом 5, корп.2, помещение II, 1 этаж, оф. 4/2Г
Телефон/факс: +7 (495) 269-16-99
E-mail: info@GNSSplus.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Телефон: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб.0
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая NovAtel модификаций PW7700, PW7200 -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно приборы представляют собой пластиковый корпус, вмещающий приёмник, управление которым осуществляется с помощью персонального компьютера. Принимаемая со спутников информация записывается во внутреннюю память приёмников. Приёмники работают от внешних источников питания.
На передней панели приёмников расположены кнопка записи данных, светодиодные индикаторы питания, статуса спутников, связи с внешними устройствами и записи/скачивания данных, а также порты для связи с внешними устройствами, для подключения внешнего источника питания и для подключения антенн.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L5; ГЛОНАСС: L1, L2C, L3, L5; Galileo: E1, E5, E6; BeiDou: B1, B2, B3; NavIC (IRNSS): L5; QZSS: L1, L2, L5, L6; SBAS: L1, L5; L-Band: до 5 каналов.
Общий вид приборов представлен на рисунках 1 - 2.

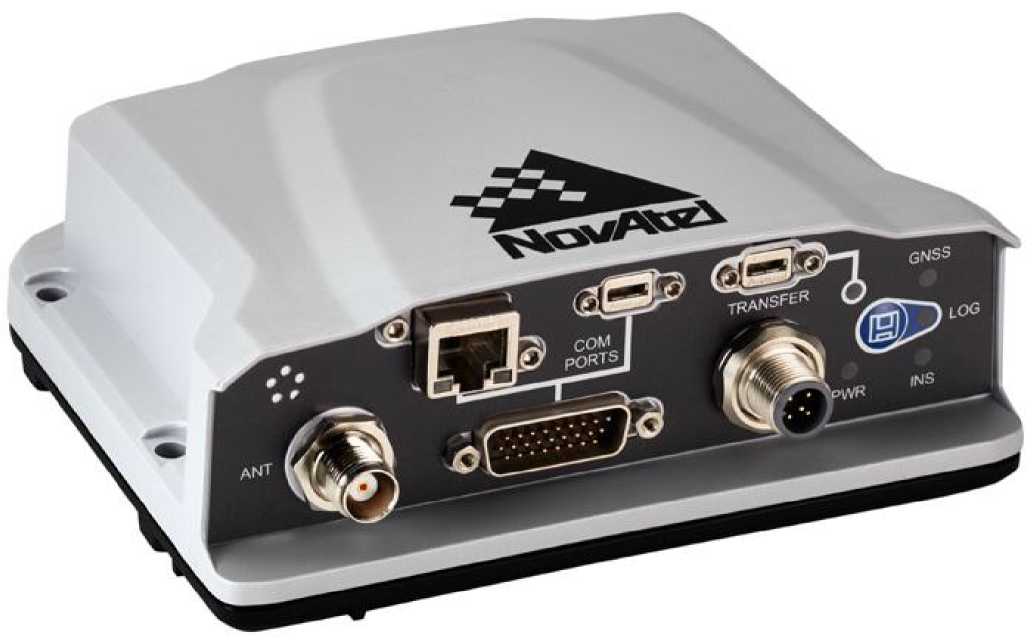

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации PW7700

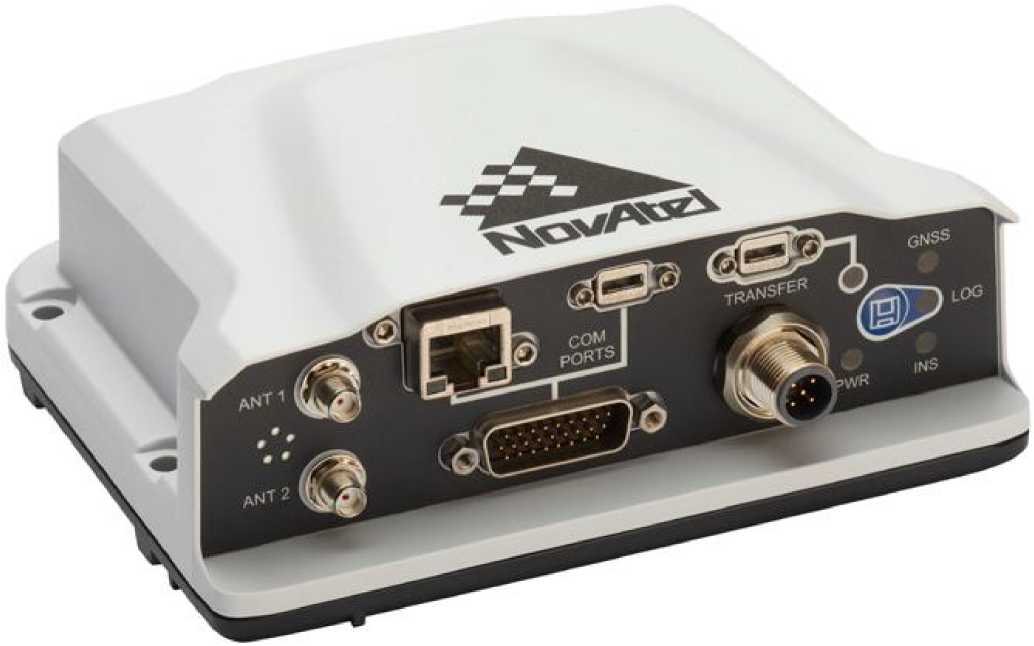

Рисунок 2 - Общий вид аппаратуры геодезической спутниковой NovAtel модификации PW7720
