Номер по Госреестру СИ: 75504-19
75504-19 Системы измерений собственных и вносимых фазовых и амплитудных шумов
(E5505A)
Назначение средства измерений:
Системы измерений собственных и вносимых фазовых и амплитудных шумов Е5505А (далее - системы) предназначены для измерений параметров спектра радиотехнических сигналов, уровня фазового шума, амплитудного шума, вносимых двух и четырехполюсными устройствами.

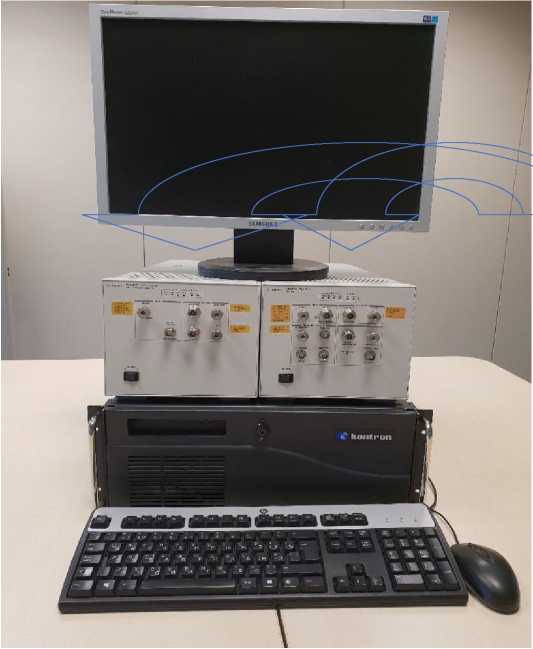

Внешний вид.
Системы измерений собственных и вносимых фазовых и амплитудных шумов
Рисунок № 1

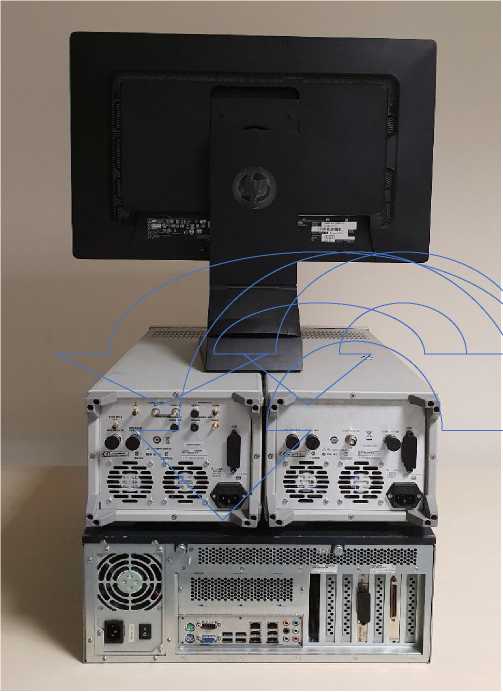

Внешний вид.
Системы измерений собственных и вносимых фазовых и амплитудных шумов
Рисунок № 2
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 08.07.2024
Номер записи - 172393
ID в реестре СИ - 718222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Угольник УШ, Нет модификации, нет, E5505A, опц. 001, E5505A, N5507A, E5505A,
Производитель
Изготовитель - Компания "Keysight Technologies, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 8
Выдано извещений - 1
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2019.07.08 Приказ об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерений собственных и вносимых фазовых и амплитудных шумов (E5505A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Keysight Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67210-17 05.04.2022 |
Анализаторы спектра, N9040В Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75504-19 08.07.2024 |
Системы измерений собственных и вносимых фазовых и амплитудных шумов, E5505A Компания "Keysight Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Системы измерений собственных и вносимых фазовых и амплитудных шумов (E5505A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 4 | 3 | 1 | 1 | 4 | 3 | 1 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 1 | 1 | 2 | 0 | 3 | 1 | 2 | |
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы измерений собственных и вносимых фазовых и амплитудных шумов (E5505A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть ПО систем представляет программный продукт «5500 Phase Noise Measurement». Влияние метрологически значимой части ПО на метрологические характеристики систем не выходит за пределы согласованного допуска.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5500 Phase Noise Measurement |
|
Номер версии (идентификационный номер) ПО (или выше) |
A.03.07 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа
Место пломбирования
Рисунок 2 - Схема пломбировки системы от несанкционированного доступа
Метрологически значимая часть ПО систем представляет программный продукт «5500 Phase Noise Measurement». Влияние метрологически значимой части ПО на метрологические характеристики систем не выходит за пределы согласованного допуска.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
5500 Phase Noise Measurement |
|
Номер версии (идентификационный номер) ПО (или выше) |
A.03.07 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра или характеристики |
Значение |
|
Диапазон рабочих частот в режиме измерений фазового шума, МГц:
|
от 0,05 до 1600 от 0,05 до 26500 от 0,05 до 26500 от 0,05 до 26500 от 0,05 до 18000 |
|
Уровень собственного шума (при отстройке более 10 кГц), дБн/Гц, не более |
-170 |
|
Диапазон отстройки от несущей частоты с адаптером и платой дискретизатора, МГц |
от 1 • 10-8 до 2 |
|
Диапазон отстройки от несущей частоты с адаптером и платой дискретизатора и внешним анализатором спектра, МГц |
от Ъ10-8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений фазового шума, дБ: в диапазонах отстройки от несущей частоты от Г10-8 до 1,0 МГц исключая от 1 до 100 МГц |
±2 ±4 |
|
Пределы допускаемой абсолютной погрешности измерений амплитудного шума (в диапазоне отстройки от несущей частоты, МГц) (только для измерительного блока N5500А с опцией 001 и для измерительного блока N5500A с преобразователем N5507A), дБ: в диапазонах отстройки от несущей частоты от Г10-8 до 1,0 МГц исключая от 1 до 100 МГц |
±2 ±4 |
|
Диапазон установки управляющего напряжения, В |
от -10 до +10 |
|
Пределы допускаемой относительной погрешности установки управляющего напряжения, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра или характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
измерительного блока №500А: |
177 |
|
- высота | |
|
- ширина |
213 |
|
- длина |
574 |
|
преобразователя частоты Х5507А или №507А: |
177 |
|
- высота | |
|
- ширина |
107 |
|
- длина |
574 |
|
Масса, кг, не более: | |
|
- для измерительных блоков N5500А, N5500A-201 |
13,6 |
|
- для преобразователей частоты N5507A, N5502A |
9 |
|
Параметры электрического питания напряжением переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, В-А, не более |
3740 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 15 до 35 |
|
- относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса систем в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений собственных и вносимых фазовых и амплитудных шумов Е5505А
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу 651-19-008 МП «Инструкция. Системы измерений собственных и вносимых фазовых и амплитудных шумов Е5505А», утвержденному ФГУП «ВНИИФТРИ» 15 марта 2019 г.Основные средства поверки:
-
- генератор сигналов E8257D (3 шт.) регистрационный № 53941-13 в Федеральном информационном фонде;
-
- блоки измерительные ваттметров N1914A, регистрационный № 57386-14 в
Федеральном информационном фонде c преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8482A, N8485A, регистрационный № 58375-14 в Федеральном информационном фонде и преобразователями измерительными ваттметров поглощаемой мощности 8481D, 8485D, регистрационный № 58320-14 в
Федеральном информационном фонде;
-
- анализаторы сигналов N9030A/B, регистрационный № 69527-17 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
Изготовитель
Компания «Keysight Technologies, Inc.», СШААдрес: 1400 Fountaingrove Pkwy Santa Rosa, CA 95403-1799 USA
Телефон (факс): +1800-888 848; +1800-801 664
Web-сайт: www.keysight.com
E-mail: tm_ap@keysight.com
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
ИНН 7705556495
Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3
Телефон (факс): +7 495 797 3900; +7 495 797 3901
Web-сайт: http://www.keysight.com
E-mail: tmo_russia@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская область, Солнечногорский р-н,
Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская область, Солнечногорский район,
п/о Менделеево
Телефон (факс): +7(495) 526-63-00; +7(495) 526-63-00
E-mail: office@vniiftri.ru
Принцип действия систем основан на работе фазового детектора. Фазовый детектор представляет собой балансный смеситель, на который подаются исследуемый сигнал и опорный сигнал, сдвинутый по фазе на 90° относительно исследуемого. Когда исследуемый и опорный сигналы находятся в квадратуре по отношению друг к другу и подаются на балансный смеситель, то выходной сигнал представляет собой меру мгновенной разности фаз между двумя этими сигналами. Квадратурное отношение фаз сохраняется при помощи узкополосной системы фазовой автоподстройки частоты (ФАПЧ). Мгновенная разность фаз на входе фазового детектора преобразуется в мгновенное изменение напряжения на выходе фазового детектора. По результатам обработки измерений проводится вычисление фазового шума.
Системы состоят из измерительного блока N5500A (с опцией 001 или с опцией 201), программного обеспечения (ПО), устанавливаемого на ПЭВМ с адаптером и встроенной платой дискретизатора РС Digitizer Card. Для расширения диапазона частот опорного источника системы измерительный блок (N5500А с опцией 201) может использоваться совместно с одним из малошумящих преобразователей частоты \5502Л либо N5507A.
Для измерений фазовых и амплитудных шумов с отстройками от несущей частоты более 2 МГц необходимо применение одного анализатора спектра из ряда E4401B, E4402B, E4403B, E4404B, E4405B, E4406B, E4407B, E4408B (регистрационный номер 23670-08 в Федеральном информационном фонде), E4440A, E4443A, E4445A, E4446A, E4447A, E4448A (регистрационный номер 56128-14 в Федеральном информационном фонде), N9000A, N9010A, N9020A, N9038A, N9000B, N9010B, N9020B (регистрационный номер 56557-14 в Федеральном информационном фонде), N9030A, N9030B (регистрационный номер 69527-17 в Федеральном информационном фонде), N9040B (регистрационные номера 60765-15, 65078-16, 67210-17 в Федеральном информационном фонде).
Общий вид систем с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа представлены на рисунках 1, 2.
Рисунок 1 - Общий вид системы
Знак утверждения типа
Место пломбирования
Рисунок 2 - Схема пломбировки системы от несанкционированного доступа
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Системы измерений собственных и вносимых фазовых шумов Е5505А, в составе:
Х5507А
|
1 шт. * 1 шт. * 1 шт. 1 шт. * 1 шт. * 1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Методика поверки |
651-19-008 МП |
1 шт. |
|
* - поставляется по заказу | ||
