Номер по Госреестру СИ: 75550-19
75550-19 Дальномеры лазерные
(GLM 500)
Назначение средства измерений:
Дальномеры лазерные GLM 500 (далее - дальномеры) предназначены для измерений расстояний и угла наклона.
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Общие сведения
Дата публикации - 09.09.2019
Срок свидетельства - 17.07.2024
Номер записи - 172439
ID в реестре СИ - 718130
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
дальномер лазерный, Дальномер GLM 500, Дальмноемр лазерный GLM 500, Без модификации, _Лазерный дальномер GLM 500 Professional, GLM500, GLM-500, GLM 80 Professional, GLM 500,, GLM 500 Дальномер лазерный, GLM 500 professional, GLM 500, GLM 50-27 C, GLM 50 С, GLM 50 Professional и GLM 80 Professional, GLM 30, GLM 40, Bosch GLM 500, -, "GLM 500",
Производитель
Изготовитель - Фирма "Robert Bosch Power Tools GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1468
Выдано извещений - 5
Кол-во периодических поверок - 970
Кол-во средств измерений - 394
Кол-во владельцев - 311
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1695 от 2019.07.17 Об утверждении типов средств измерений
Наличие аналогов СИ: Дальномеры лазерные (GLM 500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Robert Bosch Power Tools GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56028-13 23.10.2023 |
Нивелиры оптические , GOL 32 D Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60740-15 01.04.2025 |
Дальномеры лазерные, GLM 30, GLM 40 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63592-16 30.03.2021 |
Дальномеры лазерные, GLM 50 С Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65126-16 15.09.2021 |
Нивелиры лазерные ротационные, GRL 500 H, GRL 500 HV Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70617-18 23.03.2024 |
Тепловизоры инфракрасные, GTC 400 C Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70666-18 28.03.2024 |
Дальномеры лазерные, GLM 50 Professional, GLM 80 Professional Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71254-18 21.05.2024 |
Дальномеры лазерные, GLM 120 С Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72962-18 30.10.2024 |
Дальномеры лазерные, GLM 20 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75550-19 17.07.2024 |
Дальномеры лазерные, GLM 500 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Дальномеры лазерные (GLM 500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 14 | 0 | 5 | 0 | 14 | 0 | 5 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 49 | 4 | 0 | 40 | 1 | 39 | 0 | 39 | |
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 24 | 3 | 8 | 16 | 0 | 15 | 7 | 8 | ||
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 7 | 0 | 7 | 0 | 4 | 0 | 4 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 44 | 14 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 26 | 7 | 0 | 26 | 0 | 24 | 0 | 24 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 25 | 0 | 22 | 0 | 18 | 0 | 18 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 6 | 1 | 0 | 5 | 0 | 3 | 0 | 3 | |
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 19 | 1 | 5 | 14 | 0 | 17 | 5 | 12 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| АО "СЕВ.-КАВ.АГП" (RA.RU.310625) | 11 | 2 | 8 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 24 | 5 | 0 | 24 | 1 | 16 | 0 | 16 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 158 | 95 | 40 | 0 | 128 | 92 | 30 | |||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 7 | 2 | 5 | 0 | 5 | 1 | 4 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 18 | 3 | 2 | 16 | 0 | 18 | 2 | 16 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 21 | 3 | 0 | 19 | 1 | 18 | 0 | 18 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| АО «ВостСиб АГП» (RA.RU.312524) | 18 | 0 | 18 | 0 | 12 | 0 | 12 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 23 | 3 | 0 | 22 | 0 | 19 | 0 | 19 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 106 | 1 | 60 | 24 | 0 | 46 | 38 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 13 | 0 | 13 | 0 | 10 | 0 | 10 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 9 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 1 | 0 | 3 | 0 | 4 | 0 | 3 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 8 | 2 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "АНК" (RA.RU.310566) | 10 | 1 | 0 | 10 | 0 | 5 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 4 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 28 | 0 | 28 | 1 | 21 | 0 | 21 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 6 | 1 | 0 | 6 | 1 | 1 | 0 | 1 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 10 | 1 | 0 | 9 | 0 | 6 | 0 | 5 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 189 | 11 | 41 | 145 | 0 | 119 | 27 | 92 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 19 | 3 | 0 | 18 | 0 | 19 | 0 | 18 | |
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 107 | 12 | 9 | 93 | 0 | 65 | 6 | 59 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 62 | 8 | 2 | 60 | 0 | 29 | 0 | 29 | |
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 65 | 14 | 1 | 62 | 0 | 43 | 0 | 43 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 31 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 33 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 94 | 6 | 53 | 41 | 0 | 53 | 47 | 6 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 1 | 0 | 7 | 0 | 6 | 0 | 6 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 2 | 1 | 11 | 0 | 5 | 0 | 5 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 18 | 16 | 0 | 18 | 0 | 8 | 0 | 8 | ||
| филиал «СевКавАГП» АО «Роскартография» (0234) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| Филиал «ВостСибАГП» АО «Роскартография» (0150) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП" (0234) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФИЛИАЛ ППК "РОСКАДАСТР" "ВОСТОЧНО-СИБИРСКОЕ АГП" (0150) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "НМОП" (RA.RU.311359) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Дальномеры лазерные (GLM 500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1895 | 2359 |
|
ФБУ Белгородский ЦСМ Белгородская область |
1891 | 2359 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1413 | 2359 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1994 | 2359 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2053 | 2359 |
Программное обеспечение
Дальномеры имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1 Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным GLM 500Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831
Техническая документация «Robert Bosch Power Tools GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 105-18 «Дальномеры лазерные GLM 500. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» декабря 2018 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9до 100 м и длин волн в диапазоне от 0,2 до 50 мкм утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 - лента измерительная;
-
- рабочий эталон 2-го разряда по Государственной поверочной схеме для координатновременных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр);
-
- головка делительная оптическая ОДГЭ-5 (рег. № 26906-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Robert Bosch Power Tools GmbH», Германия
Адрес: Max-Lang-Strasse 40-46, D-70764 Leinfelden-Echterdingen, Germany
Тел.: +49 (0)711 400 40990, факс: +49 (0)711 400 40999
E-mail: info@bosch.com
Заявитель
Общество с ограниченной ответственностью «Роберт Бош» (ООО «Роберт Бош»), г. Химки Московской области, ИНН 7706092944 Адрес: 141400, Московская область, г. Химки, Вашутинское шоссе, владение 24 Тел./факс: +7 (495) 560-95-60
E-mail: info@ru.bosch.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0E-mail: info@autoprogress-m.ru
Принцип измерения расстояний дальномеров основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Принцип измерения угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро Механическая Система). Он представляет собой конденсатор, сигнал с сенсора преобразовывается и выдается на дисплей в виде угла наклона, в установленных единицах измерения.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи функциональной клавиши.
Нулевой (начальной) точкой отсчёта дальномеров может быть:
-
- нижний торец корпуса;
-
- верхний торец корпуса;
-
- центр резьбовой втулки при измерении со штатива.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.

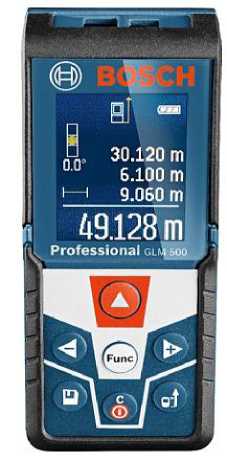

Общий вид дальномеров представлен на рисунке 1
Рисунок 1 - Общий вид дальномеров лазерных GLM 500
Опломбирование узлов дальномеров лазерных GLM 500 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений:
|
от 0,05 до 50,00 от 0,05 до 20,00 от 0 до 180 |
|
Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±2<1,50+0,0540-^D) ±2<3,00+0,1540-^D), где D - измеряемое расстояние, мм |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
1,50+0,05^10-3<D 3,00+0,1540-3О, где D - измеряемое расстояние, мм |
|
Пределы допускаемой абсолютной погрешности измерений угла наклона, ° |
±(0,20+0,0Ьа)3)/ ±(0,30+0,0Ьа)4), где а - измеряемый угол в градусах |
|
Дискретность измерений:
|
К) о" о" |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Лазерное излучение: - мощность, мВт, не более |
1 |
|
- длина волны, нм |
905 |
|
- класс по ГОСТ 31581-2012 |
1 |
|
Диаметр лазерной точки1-*, мм, не более: - на расстоянии 10 м |
9 |
|
- на расстоянии 50 м |
45 |
|
Источник электропитания постоянного тока |
2 аккумуляторные батареи типа ААА |
|
Напряжение питания постоянного тока, В |
3 |
|
Диапазон рабочих температур, °С |
от -10 до +45 |
|
Габаритные размеры (ДхШхВ) мм, не более |
106x45x24 |
|
Масса, кг, не более |
0,1 |
|
1) - при температуре +25 °С |
