Номер по Госреестру СИ: 75643-19
75643-19 Газоанализаторы
(AC32е модификаций AC32е, AC32е/CNH3)
Назначение средства измерений:
Газоанализаторы AC32e модификаций AC32e, АС32е/СЫНз (далее - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3) в атмосферном воздухе и в воздухе рабочей зоны для оксида азота (NO) и диоксида азота (NO2).
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсу связи с компьютером;
-
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
-
- контроль общих неисправностей (связь, конфигурация);
-
- контроль архивации измерений;
-
- отображения результатов измерения и управления по цифровому интерфейсу Ethernet или Wi-Fi на ПК или электронных устройствах;
-
- контроль внешней связи Ethernet, USB, Wi-Fi.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО газоанализаторов
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АС32е |
Номер версии (идентификационный номер) ПО, не ниже |
1.0.х 11 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
1) Знак «х» в номере версии ПО указывает на особенности прошивки, не влияющие на метрологические характеристики средства измерений |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 3 «Инструкция по эксплуатации» Руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам AC32e модификаций AC32e, AC32e/CNH3Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12.2020 г. № 2315
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п.п. 3.1.2 и 4.43
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
Техническая документация фирмы «ENVEA», Франция
Изготовитель
Фирма «ENVEA», ФранцияАдрес: 111, Boulevard Robespierre 78304 Poissy Cedex, France
Телефон: +33 (0) 139223800; факс: +33 (0) 139653808
Web-сайт: www.envea.global
E-mail: j.laplagne@envea.global
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия газоанализаторов - хемилюминесцентный (в газовой фазе). Метод основан на измерении интенсивности излучения при хемилюминесцентной реакции, возникающей между молекулами NO и озона. Газоанализатор отбирает газовую пробу, подготавливает ее и измеряет в ней содержание NO путем обработки нескольких сигналов от ФЭУ. Затем переключением клапанов поток газовой пробы направляется в обогреваемый молибденовый конвертер, где NO2 превращается в NO. После этого газоанализатор измеряет общее содержание NOx в пробе. Встроенный микропроцессор вычисляет разность между NOx и NO и выдает содержание NO2. Все три значения запоминаются, в результате чего прибор может регистрировать как мгновенные, так и усредненные значения компонентов.
Газоанализаторы представляют собой стационарные многоканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом корпусе для установки на стол или в стойку.
На лицевой панели газоанализатора расположен цветной сенсорный жидкокристаллический дисплей, кнопка включения и USB разъем; на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочных газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.).
Способ отбора пробы - принудительный, за счет внешнего побудителя расхода.
Газоанализаторы выпускаются в двух модификациях:
-
- AC32e без блока конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx);
-
- AC32е/CNHз с блоком конвертера CNH3 - для измерений объемной доли или массовой концентрации оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx) и аммиака (NH3).
Принцип действия конвертера CNH3 заключается в следующем: анализируемая газовая проба подается на вход конвертера и делится на два потока:
-
- первый поток проходит через блок, где происходит восстановление NO2 до NO, далее эта газовая смесь попадает на вход газоанализатора АС32е/СЫНз и происходит измерение содержания NOx;
-
- второй поток проходит через блок, где при температуре 980 0С происходит окисление аммиака до оксида азота, далее смесь попадает на вход газоанализатора и происходит измерение содержания суммы оксидов азота и аммиака NOy. Содержание аммиака рассчитывается как разность NOy и NOx.
Анализируемая газовая проба может поступать на вход газоанализатора, минуя конвертер. В этом случае осуществляется измерение содержания оксида азота (NO), суммы оксидов (NOx) и разности между ними, соответствующей содержанию диоксида азота (NO2).
На дисплей газоанализатора может выводиться следующая измерительная информация:
-
- содержание в пробе NO/ NO2/NOx;
-
- содержание в пробе NO/ NO2/NOX/ N0y/NH3.
Результаты измерений выводятся:
-
- на жидкокристаллический дисплей, расположенный на передней панели;
-
- на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet;
-
- на электронных устройствах, имеющих возможность поддерживать протокол Wi-Fi и имеющих веб-браузер, подключенных к газоанализатору по беспроводному протоколу обмена данными Wi-Fi.
Газоанализаторы могут выпускаться без дисплея, только с цифровым выходным интерфейсом Ethernet и Wi-Fi.
Серийный номер газоанализатора наносится на маркировочную табличку, расположенную на задней стенке типографским методом.
Общий вид газоанализаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 3 1.
Нанесение знака поверки на корпус газоанализатора не предусмотрено.
Место пломбирования
Место пломбирования

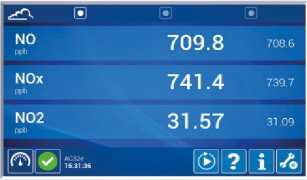

Рисунок 1 - Общий вид газоанализатора (с дисплеем)
а | |||
NU гсь |
709.8 |
708.6 | |
NOx я>ь |
741.4 |
739 7 | |
N02 «•Ь |
31.57 |
31.09 | |
АСК* 1531 36 |
HESS | ||
АС52е |
NITROGEN OXYCES ANA.YZER |
N3. NOx. МО^) |
Место пломбирования
Место пломбирования
Environnement s.a |
ESA CONNECT |
u • [* |
--- |
лиме NITROGEN OXYDES ANALYZER NO, NOx, NO2J | |
Место пломбирования

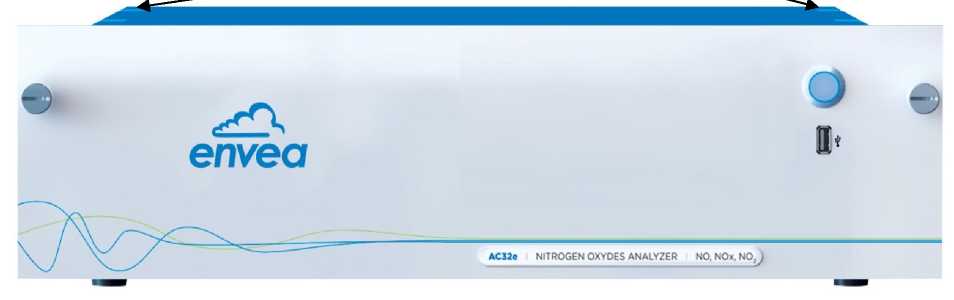

Рисунок 2 - Общий вид газоанализатора (без дисплея)

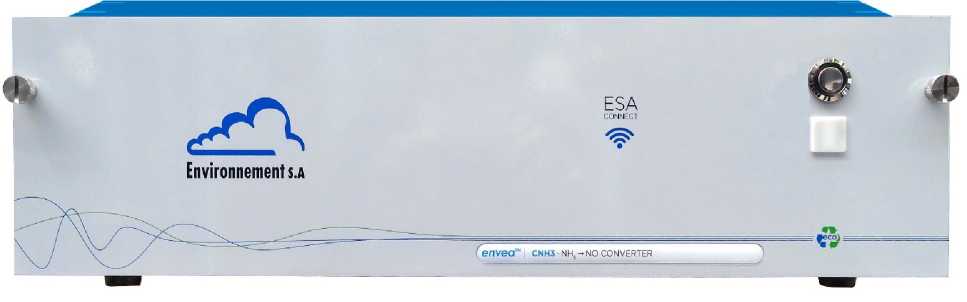

Рисунок 3 - Общий вид блока конвертера CNH3
Таблица 7 - Комплектность газоанализатора
Наименование |
Обозначение |
Количество |
Газоанализатор AC32е модификаций AC32е, AC32е/CNHз Для модификации AC32е: - измерительный блок |
AC32е |
1 шт. |
Для модификации AC32е/CNHз: - измерительный блок |
AC32е |
1 шт. |
- блок конвертера |
CNH3 |
1 шт. |
Внешний побудитель расхода |
- |
1 шт. |
Комплект запасных частей |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП-242-2279-2021 |
1 экз. |
Таблица 2 - Основные метрологические характеристики газоанализаторов 1)
Определяемый компонент (измерительный канал) |
Диапазон показаний, млрд-1 |
Диапазон измерений |
Пределы допускаемой основной погрешности** | ||
объемной доли, млрд-1 |
Массовой концентрации*, мкг/м3 |
приведенной***, (Y), % |
относительной (6), % | ||
Оксид азота (NO) |
от 0,00 до 1000 |
от 0,00 до 50,00 включ. св. 50,00 до 1000 |
от 0,00 до 60,00 включ. св. 60,00 до 1350 |
± 15 |
± 15 |
Диоксид азота (NO2), Сумма оксидов азота (NOx) в пересчете на NO2 |
от 0,00 до 1000 |
от 0,00 до 50,00 включ. св. 50,00 до 1000 |
от 0,00 до 100,0 включ. св. 100,0 до 2000 |
± 15 |
± 15 |
Аммиак (NH3) |
от 0,00 до 1000 |
от 0,00 до50,00 включ. св. 50,00 до 1000 |
от 0,00 до 40,00 включ. св. 40,00 до 800,0 |
± 15 |
± 15 |
* Пересчет значений объемной доли Х в млрд-1 в массовую концентрацию С, мкг/м3, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22,4 дм3/моль при условиях (0 оС и 101,3 кПа) для атмосферного воздуха. ** Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей определяемой примеси, не более 0,0005 млн-1 для NO и NO2, 0,005 млн-1 для NH3 (генератор нулевого воздуха утвержденного типа, например, ZAG мод. ZAG7001, ГНГ-01). *** Нормирующее значение - верхний предел диапазона измерений. |
1) Для газоанализаторов, изготовленных до 2021 г. под торговой маркой «Environnement S.A.».
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой основной погрешности** | ||
объемной доли, млн-1 |
массовой концентрации*, мг/м3 |
приведенной***, (y), % |
относитель ной (6), % | |
Оксид азота (NO) |
от 0,00 до 0,05 включ. св. 0,05 до 10,00 |
от 0,00 до 0,07 включ. св. 0,07 до 13,40 |
±15 |
±15 |
от 0,00 до 4,00 включ. св. 4,00 до 10,0 |
от 0,00 до 5,00 включ. св. 5,00 до 12,5 |
±15 |
±15 | |
Диоксид азота (NO2), Сумма оксидов азота (NOx) в пересчете на NO2 |
от 0,00 до 0,05 включ. св. 0,05 до 7,0 |
от 0,00 до 0,10 включ. св. 0,10 до 14,35 |
±15 |
±15 |
от 0,00 до 1,00 включ. св. 1,00 до 7,0 |
от 0,00 до 1,91 включ. св. 1,91 до 13,4 |
±15 |
±15 | |
Аммиак (NH3) |
от 0,00 до 0,05 включ. св. 0,05 до 10,0 |
от 0,00 до 0,04 включ. св. 0,04 до 7,6 |
±15 |
±15 |
* Пересчет значений объемной доли Х в млн-1 в массовую концентрацию С, мг/м3, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный:
** Пределы допускаемой основной погрешности нормированы при условии использования для градуировки и поверки газоанализаторов поверочного нулевого газа с объемной долей определяемой примеси, не более 0,0005 млн-1 для NO и NO2, 0,005 млн-1 для NH3 (генератор нулевого воздуха утвержденного типа, например, ZAG мод. ZAG7001, ГНГ-01). *** Нормирующее значение - верхний предел диапазона измерений. |
Таблица 4 - Метрологические характеристики газоанализаторов
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,3 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20 0С в условиях эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 5, и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности |
±0,5 |
Время прогрева, мин, не более |
60 |
Время установления показаний Т0,9, с, не более |
300 |
Нормальные условия измерений:
|
от +15 до +25 80 от 98 до 104,6 |
1) Для газоанализаторов, изготовленных с 2021 г. под торговой маркой «ENVEA».
Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов в условиях эксплуатации при контроле ПДК в атмосферном воздухе и воздухе рабочей зоны в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г. п.п. 3.1.2 и 4.43
Определяемый компонент |
Диапазон измерений |
Пределы допускаемой погрешности |
Назначе ние ** | ||
объемной доли, млн-1 (млрд-1) |
приведенной4, (Y), % |
относительной (6), % | |||
Оксид азота (NO) |
от 0,00 до 50,00 (млрд-1) включ. св. 50,00 до 1000 (млрд-1) |
от 0,00 до 60,00 (мкг/м3) включ. св. 60,00 до 1350 (мкг/м3) |
±25 |
±25 |
А |
от 0,00 до 0,05 включ. св. 0,05 до 10,00 |
от 0,00 до 0,07 включ. св. 0,07 до 13,40 |
±25 |
±25 | ||
от 0,00 до 4,00 включ. св. 4,00 до 10,0 |
от 0,00 до 5,00 включ. св. 5,00 до 12,5 |
±25 |
±25 |
РЗ | |
Диоксид азота (NO2) |
от 0,00 до 50,00 (млрд-1) включ. св. 50,00 до 1000 (млрд-1) |
от 0,00 до 100,0 (мкг/м3) включ. св. 100,0 до 2000 (мкг/м3) |
±25 |
±25 |
А |
от 0,00 до 0,05 включ. св. 0,05 до 7,0 |
от 0,00 до 0,10 включ. св. 0,10 до 14,35 |
±25 |
±25 | ||
от 0,00 до 1,00 включ. св. 1,00 до 7,0 |
от 0,00 до 1,91 включ. св. 1,91 до 13,4 |
±25 |
±25 |
РЗ | |
Аммиак (NH3) |
от 0,00 до 50,00 (млрд-1) включ. св. 50,00 до 1000 (млрд-1) |
от 0,00 до 40,00 (мкг/м3) включ. св. 40,00 до 800,0 (мкг/м3) |
±25 |
±25 |
А |
от 0,00 до 0,05 включ. св. 0,05 до 10,0 |
от 0,00 до 0,04 включ. св. 0,04 до 7,6 |
±25 |
±25 |
Наименование характеристики |
Значение |
Напряжение питания переменным током частотой (50±1) Гц, В |
230±23 |
Потребляемая электрическая мощность, Вт, не более |
560 |
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч |
25000 |
Средний срок службы, лет |
10 |
Номинальная цена деления наименьшего разряда показаний (для объемной доли) | |
от 0,00 до 99,99 млрд-1 |
0,01 млрд-1 |
от 100,0 до 9999,9 млрд-1 |
0,1 млрд-1 |
от 0,000 до 9,999 млн-1 |
0,001 млн-1 |
Условия эксплуатации газоанализаторов: | |
- диапазон температуры окружающей среды, оС |
от +5 до +40 |
- относительная влажность окружающей среды, % |
от 20 до 95 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Содержание неизмеряемых компонентов, млн-1, не более: | |
- метан (СН4) |
1000 |
- озон (О3) |
1 |
- оксид углерода (СО) |
200 |
- диоксид углерода (СО2) |
300 |
- диоксид серы (SO2) |
10 |
- сероводород (H2S) |
10 |
Габаритные размеры, мм, не более: измерительный блок: | |
- длина |
606 |
- ширина |
483 |
- высота |
133 |
блок конвертера: | |
- длина |
606 |
- ширина |
483 |
- высота |
133 |
Масса, кг, не более: | |
- измерительный блок |
15 |
- блок конвертера |
8 |
