Номер по Госреестру СИ: 58066-14
58066-14 Весы платформенные электронные
(ВБ)
Назначение средства измерений:
Весы платформенные электронные ВБ (далее - весы) предназначены для статического взвешивания грузов, размещаемых на поддонах, а также любых других, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов
Внешний вид.
Весы платформенные электронные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077—2014 «Проверка защиты программного обеспечения» соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Наименование программного обеспечения |
Весы статические |
Идентификационное наименование ПО |
__* |
Номер версии (идентификационный номер) ПО |
16; SC; C.4; 10; 20 |
Цифровой идентификатор ПО |
__* |
Примечания
|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации, а также на маркировочную табличку, расположенную на грузоприемной платформе.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации» паспорта ПС 4274-083-18217119-2009.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам платформенным электронным ВБГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Технические условия 4274-083-18217119-2009 «Весы платформенные электронные ВБ»
Поверка
Поверка» эксплуатационной документации весов. Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077—2014 «Проверка защиты программного обеспечения» соответствует уровню «высокий».Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Наименование программного обеспечения |
Весы статические |
Идентификационное наименование ПО |
__* |
Номер версии (идентификационный номер) ПО |
16; SC; C.4; 10; 20 |
Цифровой идентификатор ПО |
__* |
Примечания
|
Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (n), действительная цена деления (d), интервалы нагрузки (m), пределы допускаемой погрешности (mpe) и другие метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Характеристика |
Модификации | |||
ВБ- 1-1 |
ВБ- 1-2 |
ВБ- 2-1 |
ВБ- 2-2 | |
Мах, кг |
1000 |
2000 | ||
Min, кг |
4 |
10 |
10 |
20 |
Действительная цена деления (d), поверочный интервал (е), d=e, кг |
0,2 |
0,5 |
0,5 |
1 |
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) | |||
Пределы допускаемой погрешности при поверке для нагрузки m, выраженной в поверочных интервалах е,* ± кг | ||||
0<m<500 |
0,5 | |||
500<m<2000 |
1 | |||
2000<m |
1,5 | |||
Пределы допускаемой погрешности в эксплуатации (у пользователя) |
и при осуществлении го- | |||
сударственного метрологического надзора за весами и их применением равны удвоенному зна- | ||||
чению пределов допускаемых погрешностей при поверке. | ||||
Диапазон выборки массы тары, % от Мах |
0-100 | |||
Диапазон компенсации массы тары, % от Мах |
0-25 | |||
Порог чувствительности, в ценах поверочного деления е |
1,4 | |||
Диапазон температур (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °C |
от -10 до + 40 | |||
Электрическое питание -от аккумулятора постоянного тока с параметрами: | ||||
напряжение, В |
от 10,8 до 13,2 | |||
потребляемая мощность, не более, В^А |
5,0 | |||
- от сети переменного тока с параметрами: | ||||
напряжение, В |
от 187 до 242 | |||
частота, Гц |
от 49 до 51 | |||
потребляемая мощность, не более, В^А |
10 | |||
Масса весов кг, не более |
50 | |||
Г абаритные размеры весов, мм, не более | ||||
- длина |
1500 | |||
- ширина |
1000 | |||
-высота |
120 | |||
* Примечания: | ||||
- После выборки массы тары пределы допускаемой абсолютной погрешности обеспечивают- | ||||
ся в указанных интервалах для массы «брутто», | ||||
- Пределы допускаемой абсолютной погрешности при периодической поверке должны соот- | ||||
ветствовать удвоенным значениям, указанным в таблице, | ||||
- При вводе значения массы тары с клавиатуры погрешность весов не гарантируется. |
наносится типографским способом на титульный лист эксплуатационной документации, а также на маркировочную табличку, расположенную на грузоприемной платформе.
Лист № 4 Всего листов 5 Комплектность средства измерений
Таблица 3 - Комплектность средства измерений | ||
Наименование комплектующих изделий |
Кол-во |
Примечание |
Грузоприемная платформа в сборе |
1 шт. |
— |
Весоизмерительный преобразователь |
1 шт. |
— |
Стойка преобразователя |
1 шт. |
По отдельному заказу |
Аккумулятор |
2 шт. |
Для модификаций с автоном- |
Зарядное устройство |
1 шт. |
ным источником питания |
Эксплуатационная документация |
1 компл. |
— |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом «Поверка» паспорта весов 4274-083-18217119-2009 ПС.
Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 8 «Поверка».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Весоизмерительная компания «Тензо-М»(АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская область, г.о. Люберцы, дп. Красково, ул. Вокзальная, 38
Телефон: +7 (495) 745-30-30, +7 (800) 555-65-30
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): +7 (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232Q RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК и т.п.).
Конструктивно весы состоят из грузоприемной платформы и весоизмерительного преобразователя.
Грузоприемная платформа весов имеет «П»-образную форму. Для удобства перемещения грузоприемной платформы на ней имеются ручка и два катка на торцах балок. Весоизмерительный преобразователь может быть расположен в непосредственной близости от грузоприемной платформы на обычной стойке, стойке с аккумуляторным отсеком или крепиться в любом другом месте.
В весах применяются датчики весоизмерительные Н (регистрационный № 53636-13) и преобразователи ТВ, производства ЗАО «Весоизмерительная компания «Тензо-М».
Управление весами осуществляется с клавиатуры преобразователя.

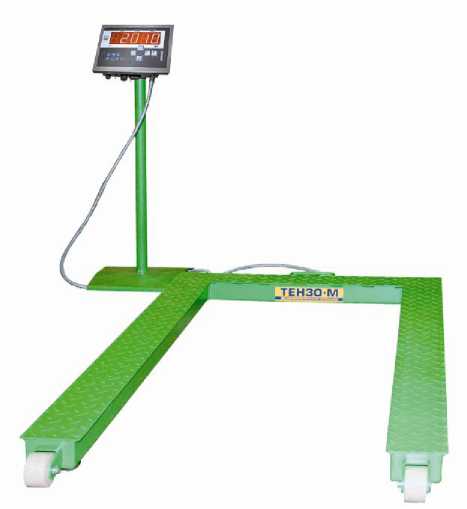

Внешний вид весов представлен на рисунке 1.
Весы выпускаются четырех модификаций, отличающихся метрологическими характеристиками и имеют обозначение ВБ-Н-Z, где:
ВБ - обозначение типов весов;
Н - максимальная нагрузка в тоннах,
Z - исполнение (1 или 2 в зависимости от действительной цены деления и цены поверочного деления).
Программное обеспечение весов позволяет выполнять следующие функции:
-
- полуавтоматическая установка нуля;
-
- сигнализация о перегрузке;
-
- выборка массы тары;
-
- компенсация массы тары;
-
- просмотр фискальной памяти и контроль «электронного клейма».
Маркировка весов выполнена в виде таблички, закрепленной на грузоприемной платформе и на которую нанесены следующие данные:
-
- наименование предприятия-изготовителя;
-
- обозначение весов в виде ВБ-Н-Z;
-
- заводской номер;
-
- класс точности весов по ГОСТ OIML R 76-1-2011 в виде римской цифры III в овальном кружке;
-
- действительная цена деления и поверочное деление в виде d=е=.........
-
- год выпуска;
-
- знак утверждения типа.
Рисунок 1 - Внешний вид весов ВБ с преобразователем на стойке.
Таблица 3 - | ||
Наименование комплектующих изделий |
Кол-во |
Примечание |
Грузоприемная платформа в сборе |
1 шт. |
— |
Весоизмерительный преобразователь |
1 шт. |
— |
Стойка преобразователя |
1 шт. |
По отдельному заказу |
Аккумулятор |
2 шт. |
Для модификаций с автоном- |
Зарядное устройство |
1 шт. |
ным источником питания |
Эксплуатационная документация |
1 компл. |
— |
Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (n), действительная цена деления (d), интервалы нагрузки (m), пределы допускаемой погрешности (mpe) и другие метрологические и технические характеристики приведены в таблице 2.
