Номер по Госреестру СИ: 75243-19
75243-19 Источники-измерители напряжения и силы тока
(Keithley 2400)
Назначение средства измерений:
Источники-измерители напряжения и силы тока серии Keithley 2400 (далее - источники-измерители) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Внешний вид.
Источники-измерители напряжения и силы тока
Рисунок № 1
Внешний вид.
Источники-измерители напряжения и силы тока
Рисунок № 2
Внешний вид.
Источники-измерители напряжения и силы тока
Рисунок № 3
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, выполняет функции управления режимами работы, выбора диапазонов, задания параметров и функций представления и обработки измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
Keithley 2400 Firmware |
Номер версии (идентификационный номер) |
не ниже C32 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса источников-измерителей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 7 Всего листов 7
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам-измерителям напряжения и силы тока серии Keithley 2400
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
Поверка
Поверкаосуществляется по документу К12400/МП-2019 «ГСИ. Источники-измерители напряжения и силы тока серии Keithley 2400. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 22.04.2019 г.
Основные средства поверки:
-
- мультиметр Agilent 3458А; регистрационный номер 25900-03;
-
- калибратор многофункциональный Fluke 5730A; регистрационный номер 60407-15;
-
- мера электрического сопротивления универсальная однозначная МС 3080М 0,01 Q класса точности 0,01; регистрационный номер 61295-15 (для моделей 2420, 2425, 2430, 2440).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса источников-измерителей в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix (China) Co., Ltd.”, Китай
Адрес:1227 Chuan Qiao Road, Pudong New Area, Shanghai 201206, P.R.C Тел. (8621)38960893; Факс: (8621)58993156
E-mail: moscow@tektronix.com
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 315
Тел./факс: (495)926-71-85
Web: http://www.master-tool.ru E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: (495)926-71-70
Web: http://www.actimaster.ru
E-mail post@actimaster.ru
Источники-измерители включают в себя прецизионные источник постоянного тока, источник постоянного напряжения, измеритель постоянного тока, измеритель постоянного напряжения, а также микропроцессор для управления режимами работы и устройство индикации. В режиме измерения электрического сопротивления на исследуемый объект подается испытательный ток и измеряется падение напряжения на объекте, при этом сила испытательного тока выбирается автоматически в зависимости от значения измеряемого сопротивления или задается пользователем. Источники-измерители оснащены вакуумным флуоресцентным дисплеем с максимальным разрешением 6 разрядов.
Серия Keithley 2400 включает в себя модификации 2400, 2400-C, 2410, 2410-C, 2420, 2420-C, 2425, 2425-C, 2430, 2430-C, 2440, 2440-C, которые отличаются значениями диапазонов и погрешностей измерения величин. Поставляемая по заказу опция с дефисом “C” при одинаковых метрологических характеристиках имеет дополнительную функцию проверки целостности контактов испытательного объекта. Разъемы для соединений с измерительным объектом расположены на передней и задней панелях.
Связь с компьютером и другими внешними устройствами осуществляется с помощью интерфейсов IEEE-488 (GPIB) и/или RS-232, разъемы которых установлены на задней панели.
Источники-измерители выполнены в виде моноблока в настольном исполнении. Вид передней панели показан на рисунке 1. Вид задней панели с указанием места нанесения знака утверждения типа и знака поверки и схема пломбировки от несанкционированного доступа показан на рисунке 2.
Рисунок 1 - Вид передней панели источников-измерителей серии Keithley 2400
© 9 9 ©О • © ©' 0 1 ? 3 4 5 |— EDIT — | |
“lOCAL REL ) ^FILTER limit) Г trig sweep) ( •< ► er в 9 ♦/- |
Sigits speed) ^store recall) (config menu) C EXIT enter^ |
место пломбирования (защитный стикер)
место нанесения знака утверждения типа и знака поверки

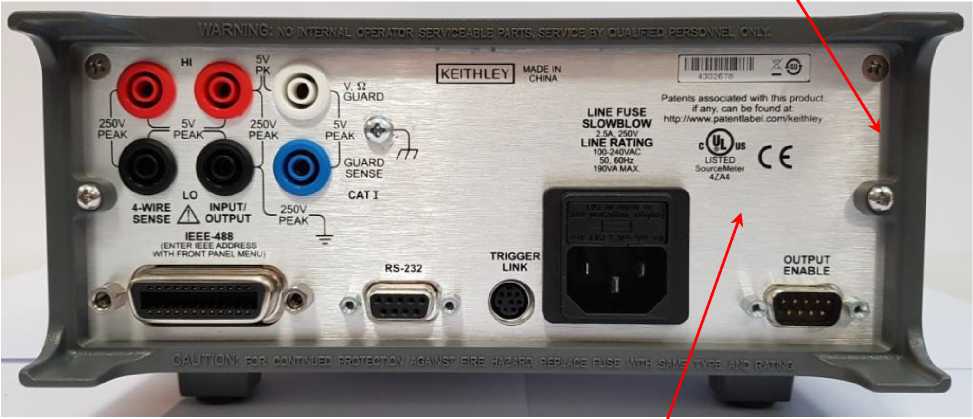

Рисунок 2 - Вид задней панели источников-измерителей серии Keithley 2400
Таблица 5 - Комплектность источников-измерителей
Наименование и обозначение |
Кол-во |
Источник-измеритель напряжения и силы тока серии Keithley 2400: модификация 2400, 2400-C, 2410, 2410-C, 2420, 2420-C, 2425, 2425-C, 2430, 2430-C, 2440, 2440-C |
1 шт. по заказу |
Комплект измерительных кабелей 8605 |
1 шт. |
Кабель сетевой |
по заказу |
Руководство по эксплуатации |
1 шт. |
Методика поверки К12400/МП-2019 |
1 шт. |
Метрологические характеристики представлены в таблицах 2 - 7, технические характеристики приведены в таблице 8.
Таблица 2 - Диапазоны воспроизведения и измерения постоянного напряжения
Обозначение модификаций | |||||
2400, 2400-C |
2410, 2410-C |
2420, 2420-C |
2425, 2425-C |
2430, 2430-C |
2440, 2440-C |
±200 мВ |
±200 мВ |
±200 мВ |
±200 мВ |
±200 мВ |
±200 мВ |
±2 В |
±2 В |
±2 В |
±2 В |
±2 В |
±2 В |
±20 В |
±20 В |
±20 В |
±20 В |
±20 В |
±10 В |
±200 В |
±1000 В |
±60 В |
±100 В |
±100 В |
±40 В |
Таблица 3 - Диапазоны воспроизведения и измерения силы постоянного тока
Обозначение модификаций | |||||
2400, 2400-C |
2410, 2410-C |
2420, 2420-C |
2425, 2425-C |
2430, 2430-C |
2440, 2440-C |
±1 мкА |
±1 мкА | ||||
±10 мкА |
±10 мкА |
±10 мкА |
±10 мкА |
±10 мкА |
±10 мкА |
±100 мкА |
±100 мкА |
±100 мкА |
±100 мкА |
±100 мкА |
±100 мкА |
±1 мА |
±1 мА |
±1 мА |
±1 мА |
±1 мА |
±1 мА |
±10 мА |
±20 мА |
±10 мА |
±10 мА |
±10 мА |
±10 мА |
±100 мА |
±100 мА |
±100 мА |
±100 мА |
±100 мА |
±100 мА |
±1 А |
±1 А |
±1 А |
±1 А |
±1 А |
±1 А |
±3 А |
±3 А |
±3 А |
±5 А | ||
±10 А 1) | |||||
1) В прерывистом режиме при длительности импульса не более 2,5 мс и скважности импульсов не более 10 %. |
Таблица 4 - Диапазоны измерения электрического сопротивления постоянному току
Обозначение модификаций |
Обозначение модификаций | ||
2400, 2400-C, 2410, 2410-C |
2420, 2420-C, 2425, 2425-C 2430, 2430-C, 2440, 2440-C | ||
Верхний предел диапазона |
Сила испытательного тока 1) |
Верхний предел диапазона |
Сила испытательного тока 1) |
<0,2 Ом 2) |
<0,2 Ом 2) | ||
2 Ом 2) |
2 Ом |
1 А | |
20 Ом |
100 мА |
20 Ом |
100 мА |
200 Ом |
10 мА |
200 Ом |
10 мА |
2 кОм |
1 мА |
2 кОм |
1 мА |
20 кОм |
100 мкА |
20 кОм |
100 мкА |
200 кОм |
10 мкА |
200 кОм |
10 мкА |
2 МОм |
1 мкА |
2 МОм |
1 мкА 3) |
20 МОм |
1 мкА |
20 МОм |
1 мкА 3) |
200 МОм |
100 нА |
200 МОм 2) | |
>200 МОм 2) |
>200 МОм 2) | ||
|
Таблица 5 - Пределы допускаемой абсолютной погрешности воспроизведения и измерения постоянного напряжения
Модификация |
Диапазон |
Воспроизведение напряжения 1,2,3) |
Измерение напряжения 1,2) |
все |
±200 мВ |
±(240’4/U + 340’3<Du) |
±(1,240"4/U + 1,5-10’3-Du) |
все |
±2 В |
±(240Ли + 3^10-4<Du) |
±(1,240"4/U + 1,540aDu) |
2440, 2440-C |
±10 В |
±(240’4/U + 1,2-10’4-Du) |
±(1,540-4U + 7,540’5<Du) |
2400, 2400-C |
±20 В | ||
2410, 2410-C, 2420, 2420-C, 2425, 2425-C, 2430, 2430-C |
±(1,540^U + 5-10’5-Du) | ||
2440, 2440-C |
±40 В |
±(240’4/U + 1,2-10’4-Du) |
±(1,540"4/U + 7,540’5<Du) |
2420, 2420-C |
±60 В |
±(1,540^U + 5-10’5-Du) | |
2425, 2425-C, 2430, 2430-C |
±100 В | ||
2400, 2400-C |
±200 В | ||
2410, 2410-C |
±1000 В |
±(240Ли + 1-10-4-DU) | |
|
Таблица 6 - Пределы допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока
Модификация |
Диапазон |
Воспроизведение силы постоянного тока 1,2) |
Измерение силы постоянного тока 1,2) |
2400, 2400-C, 2410, 2410-C |
±1 мкА |
±(3,540Л1 + 640-4<Di) |
±(2,940-M + 340-4<Di) |
все |
±10 мкА |
±(3,3^10-М + 240-4<Di) |
±(2,740-4J + 7^10-5<Di) |
все |
±100 мкА |
±(3,1-1O’4-I + 240-4<Di) |
±(2,540-M + 640-5<Di) |
все |
±1 мА |
±(3,440-M + 2^10-4<Di) |
±(2,740-M + 6^10-5<Di) |
все кроме 2410, 2410-C |
±10 мА |
±(4,540-M + 2^10-4<Di) |
±(3,540-M + 6^10-5<Di) |
2410, 2410-C |
±20 мА | ||
все |
±100 мА |
±(6,640-M + 2^10-4<Di) |
±(5,540-M + 6^10-5<Di) |
2400, 2400-C, 2410, 2410-C |
±1 А |
±(2,2-W3-I + 5,740-4<Di) | |
2420, 2420-C, 2425, 2425-C, 2430, 2430-C, 2440, 2440-C |
±(6,740-M + 940-4<Di) |
±(6,640-M + 5,740-4<Di) | |
2420, 2420-C |
±3 А |
±(5,940-M + 9^10-4<Di) |
±(5,240-M + 5,740-4<Di) |
2425, 2425-C, 2430, 2430-C |
±(5,9^10-M + 9,3340-4<Di) | ||
2440, 2440-C |
±5 А |
±(Ы0-3^ + 1,08-10’3-Di) |
±(Ы0-3^ + 6,84^10-4<Di) |
Таблица 7 - Пределы допускаемой абсолютной погрешности измерения электрического сопротивления постоянному току
Модификация |
Верхний предел диапазона |
Значения пределов погрешности 1,2) |
2420, 2420-C, 2425, 2425-C 2430, 2430-C, 2440, 2440-C |
<2 Ом 3) |
±R"(5si + быи) 4) |
2400, 2400-C, 2410, 2410-C |
2 Ом 3) |
±R^(6si + быи) 4) |
2420, 2420-C, 2425, 2425-C 2430, 2430-C, 2440, 2440-C |
±(1,7-10’3-R + 1,5-10'4-Dr) | |
все кроме 2410, 2410-C |
20 Ом |
±(1-10’3-R + 1,5-10’4-Dr) |
2410, 2410-C |
±(1,1-10’3-R + 3-10’4-Dr) | |
все кроме 2410, 2410-C |
200 Ом |
±(8-10’4-R + 1,5-10’4-Dr) |
2410, 2410-C |
±(9-10’4-R + 540’4Or) | |
все кроме 2410, 2410-C |
2 кОм |
±(7-10’4-R + 1,5-10’4-Dr) |
2410, 2410-C |
±(8-10’4-R + 3-10’4-Dr) | |
все кроме 2410, 2410-C |
20 кОм |
±(6-10’4-R + 1,5-10’4-Dr) |
2410, 2410-C |
±(7-10’4-R + 3-10’4-Dr) | |
все кроме 2410, 2410-C |
200 кОм |
±(7-10’4-R + 1,5-10’4-Dr) |
2410, 2410-C |
±(7-10’4-R + 3-10’4-Dr) | |
все кроме 2410, 2410-C |
2 МОм |
±(1,1-10’3-R + 1,5-10'4-Dr) |
2410, 2410-C |
±(1,2-10’3-R + 3-10’4-Dr) | |
все кроме 2410, 2410-C |
20 МОм |
±(1,1-10’3-R + 5-10’5-Dr) |
2410, 2410-C |
±(1,2-10’3-R + 1,2-10'4-Dr) | |
2400, 2400-C |
200 МОм |
±(6,6-10’3-R + 5-10’5-Dr) |
2410, 2410-C |
±(6,6-10’3-R + 1,2-10'4-Dr) | |
2420, 2420-C, 2425, 2425-C 2430, 2430-C, 2440, 2440-C |
200 МОм 3) |
±R^(6si + быи) 4) |
>200 МОм 3) |
±R"(5si + быи) 4) | |
|
Таблица 8 - Основные технические характеристики
Габаритные размеры (без ручки и ножек), мм |
ширина |
глубина |
высота |
213 |
370 |
89 | |
Масса, кг, не более | |||
Модификации 2400, 2400-C, 2410, 2410-C, 2420, 2420-C |
3,21 | ||
Модификации 2425, 2425-С, 2430, 2430-С, 2440, 2440-С |
4,10 | ||
Напряжения сети питания, В |
от 100 до 240 | ||
Частота сети питания, Гц |
50 | ||
Потребляемая мощность, Вт, не более | |||
Модификации 2400, 2400-С |
190 | ||
Модификации 2410, 2410-С |
210 | ||
Модификации 2420, 2420-С |
220 | ||
Модификации 2425, 2425-С, 2430, 2430-С |
250 | ||
Модификации 2440, 2440-С |
240 | ||
Рабочие условия применения | |||
температура окружающего воздуха, °C |
от 0 до 50 | ||
относительная влажность воздуха, % |
до 70 при температуре |
35 °C |
