Номер по Госреестру СИ: 75002-19
75002-19 Ключи моментные предельные
(Toptul серии ANAA, ANAC, ANAF, ANAH, ANAJ, ANAM, ANAS, ANAU)
Назначение средства измерений:
Ключи моментные предельные Toptul серии ANAA, ANAC, ANAF, ANAH, ANAJ, ANAM, ANAS, ANAU (далее по тексту - ключи) предназначены воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Программное обеспечение
отсутствует.Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится наклейкой на корпус ключей и типографским способом на паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным Toptul серии ANAA, ANAC, ANAF, ANAH, ANAJ, ANAM, ANAS, ANAU
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Основные средства поверки: установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011 с пределами допускаемой относительной погрешности не более ±1,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма или наклейки наносится на свидетельство о поверке.
Изготовитель
Rotar Machinery Industrial Co., Ltd., Тайвань, КНР
Адрес: 189, Gongye Rd., Taiping Dist, Taichung City 41154 (Ta Li Ind. Park), Taiwan
Телефон (факс): +886-4-22715989, +886-4-22716979
Web-сайт: https://www.toptul.com
E-mail: service@toptul.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д.117-А
Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, предельного механизма, гнезда с замком для установки сменных инструментальных насадок или головки с трещоткой и приводным квадратом под головку или посадочным гнездом под вставку.
Ключи выпускаются в тридцати девяти модификациях:
-
- ANAA2470, ANAA2498, ANAA3298,
-
- ANAC1607, ANAC1608, ANAC1610, ANAC1612, ANAC1614,
-
- ANAF0803, ANAF1203, ANAF1211, ANAF1621, ANAF1635, ANAF2450, ANAF2470,
-
- ANAH0108, ANAH0121, ANAH0303,
-
- ANAJ0130,
-
- ANAM0803, ANAM1205, ANAM1610, ANAM1620, ANAM1630, ANAM1640, ANAM2455, ANAM2475, ANAM32А0,
-
- ANAS0803, ANAS1211, ANAS1621, ANAS1635, ANAS2480,
-
- ANAU0803, ANAU1210, ANAU1620, ANAU1634, ANAU2475, ANAU32A0,
которые отличающихся диапазонами воспроизведения крутящего момента силы, пределами допускаемых относительных погрешностей воспроизведения момента силы, размерами приводного квадрата под головку или посадочным гнездом под вставку, габаритными размерами и массой.
Общий вид ключей представлен на рисунках 1-8.
Пломбирование ключей не предусмотрено. Ограничение доступа обеспечивается конструкцией самого ключа, которая может быть вскрыта только при помощи специального инструмента.
Рисунок 1 - Общий вид ключей ANAA2470, ANAA2498, ANAA3298
Рисунок 2 - Общий вид ключей ANAC1607, ANAC1608, ANAC1610, ANAC1612, ANAC1614
Рисунок 3 - Общий вид ключей ANAF0803, ANAF1203, ANAF1211, ANAF1621, ANAF1635, ANAF2450, ANAF2470
Рисунок 4 - Общий вид ключей ANAH0108, ANAH0121, ANAH0303
Рисунок 5 - Общий вид ключей ANAJ0130

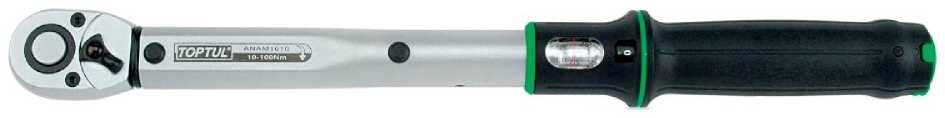

Рисунок 6 - Общий вид ключей ANAM0803, ANAM1205, ANAM1610, ANAM1620, ANAM1630, ANAM1640, ANAM2455, ANAM2475, ANAM32A0
Рисунок 7 - Общий вид ключей ANAS0803, ANAS1211, ANAS1621, ANAS1635, ANAS2480

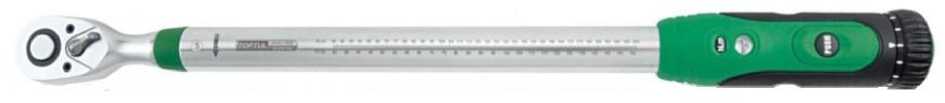

Рисунок 8 - Общий вид ключей ANAU0803, ANAU1210, ANAU1620, ANAU1634, ANAU2475, ANAU32A0
Программное обеспечение отсутствует.
Лист № 3 Всего листов 6
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон воспроизведений (номинальное значение) крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
ANAA2470 |
от 140 до 700 |
±4,0 |
ANAA2498 |
от 140 до 980 |
±4,0 |
ANAA3298 |
от 140 до 980 |
±4,0 |
ANAC1607 |
88 |
±4,0 |
ANAC1608 |
108 |
±4,0 |
ANAC1610 |
135 |
±4,0 |
ANAC1612 |
163 |
±4,0 |
ANAC1614 |
190 |
±4,0 |
ANAF0803 |
от 6 до 30 |
±4,0 |
ANAF1203 |
от 6 до 30 |
±4,0 |
ANAF1211 |
от 20 до 110 |
±4,0 |
ANAF1621 |
от 40 до 210 |
±4,0 |
ANAF1635 |
от 70 до 350 |
±4,0 |
ANAF2450 |
от 100 до 500 |
±4,0 |
ANAF2470 |
от 140 до 700 |
±4,0 |
ANAH0108 |
от 10 до 80 |
±3,0 |
ANAH0121 |
от 40 до 210 |
±3,0 |
ANAH0303 |
от 6 до 30 |
±3,0 |
ANAJ0130 |
от 60 до 300 |
±4,0 |
ANAM0803 |
от 5 до 25 |
±3,0 |
ANAM1205 |
от 10 до 50 |
±3,0 |
ANAM1610 |
от 20 до 100 |
±3,0 |
ANAM1620 |
от 20 до 200 |
±3,0 |
ANAM1630 |
от 60 до 300 |
±3,0 |
ANAM1640 |
от 80 до 400 |
±3,0 |
ANAM2455 |
от 110 до 550 |
±3,0 |
ANAM2475 |
от 150 до 750 |
±3,0 |
ANAM32A0 |
от 200 до 1000 |
±3,0 |
ANAS0803 |
от 6 до 30 |
±4,0 / ±6,0 * |
ANAS1211 |
от 20 до 110 |
±4,0 / ±6,0 * |
ANAS1621 |
от 40 до 210 |
±4,0 / ±6,0 * |
ANAS1635 |
от 70 до 350 |
±4,0 / ±6,0 * |
ANAS2480 |
от 100 до 800 |
±4,0 / ±6,0 * |
ANAU0803 |
от 5 до 25 |
±3,0 |
ANAU1210 |
от 20 до 100 |
±3,0 |
ANAU1620 |
от 40 до 200 |
±3,0 |
ANAU1634 |
от 60 до 340 |
±3,0 |
ANAU2475 |
от 150 до 750 |
±3,0 |
ANAU32A0 |
от 200 до 1000 |
±3,0 |
* - при вращении по часовой стрелке / против часовой стрелки |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата или прямоугольника |
Масса, кг, не более |
Длина, мм, не более | |
мм |
дюйм | |||
ANAA2470 |
19,050 |
3/4 |
7,140 |
1098 |
ANAA2498 |
19,050 |
3/4 |
8,930 |
1230 |
ANAA3298 |
25,400 |
1 |
8,930 |
1230 |
ANAC1607 |
12,700 |
1/2 |
1,591 |
578 |
ANAC1608 |
12,700 |
1/2 |
2,020 |
578 |
ANAC1610 |
12,700 |
1/2 |
1,605 |
578 |
ANAC1612 |
12,700 |
1/2 |
1,585 |
578 |
ANAC1614 |
12,700 |
1/2 |
1,610 |
578 |
ANAF0803 |
6,350 |
1/4 |
0,940 |
350 |
ANAF1203 |
9,525 |
3/8 |
0,900 |
350 |
ANAF1211 |
9,525 |
3/8 |
1,310 |
385 |
ANAF1621 |
12,700 |
1/2 |
2,060 |
535 |
ANAF1635 |
12,700 |
1/2 |
3,070 |
645 |
ANAF2450 |
19,050 |
3/4 |
4,785 |
865 |
ANAF2470 |
19,050 |
3/4 |
7,170 |
1092 |
ANAH0108 |
14x18 |
- |
1,213 |
360 |
ANAH0121 |
14x19 |
- |
1,980 |
509 |
ANAH0303 |
9x12 |
- |
0,693 |
280 |
ANAJ0130 |
9x12 |
- |
2,000 |
575 |
ANAM0803 |
6,350 |
1/4 |
0,620 |
290 |
ANAM1205 |
12,700 |
1/2 |
1,170 |
405 |
ANAM1610 |
9,525 |
3/8 |
1,320 |
360 |
ANAM1620 |
12,700 |
1/2 |
1,600 |
680 |
ANAM1630 |
12,700 |
1/2 |
1,860 |
500 |
ANAM1640 |
12,700 |
1/2 |
2,500 |
595 |
ANAM2455 |
19,050 |
3/4 |
5,780 |
970 |
ANAM2475 |
19,050 |
3/4 |
7,320 |
1150 |
А^М32А0 |
25,400 |
1 |
8,930 |
1250 |
ANAS0803 |
6,350 |
1/4 |
0,590 |
260 |
ANAS1211 |
9,525 |
3/8 |
1,455 |
435 |
ANAS1621 |
12,700 |
1/2 |
1,900 |
495 |
ANAS1635 |
12,700 |
1/2 |
2,180 |
560 |
ANAS2480 |
19,050 |
3/4 |
6,100 |
1000 |
ANAU0803 |
6,350 |
1/4 |
1,300 |
323 |
ANAU1210 |
9,525 |
3/8 |
1,650 |
400 |
ANAU1620 |
12,700 |
1/2 |
2,100 |
517 |
ANAU1634 |
12,700 |
1/2 |
2,770 |
622 |
ANAU2475 |
19,050 |
3/4 |
7,500 |
1195 |
Ати32А0 |
25,400 |
1 |
8,500 |
1490 |
Таблица 3 - Условия эксплуатации
Наименование характеристики |
Значение |
Температура окружающей воздуха, °С |
от +15 до +25 |
Относительная влажность воздуха, %, не более |
80 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
