Номер по Госреестру СИ: 75033-19
75033-19 Расходомеры газа
(8711, 8712, 8713, 8741, 8742, 8745 и 8746)
Назначение средства измерений:
Расходомеры газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746 предназначены для измерения объемного и массового расхода и регулировки потока однофазных газов.

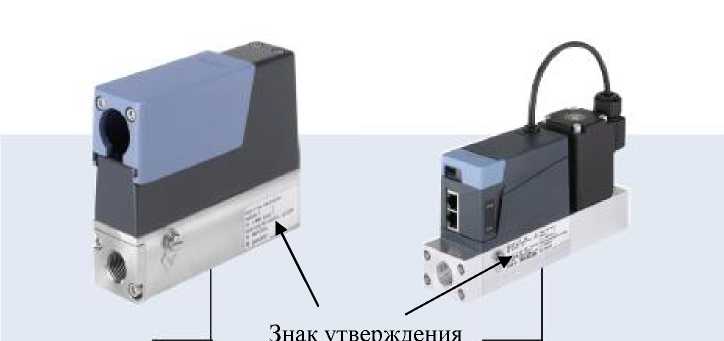

Внешний вид.
Расходомеры газа
Рисунок № 1

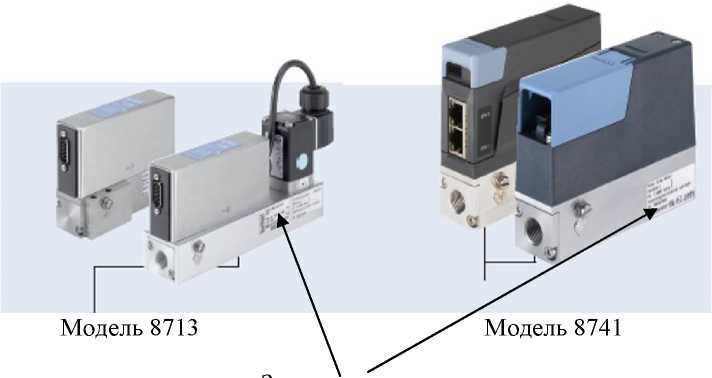

Внешний вид.
Расходомеры газа
Рисунок № 2

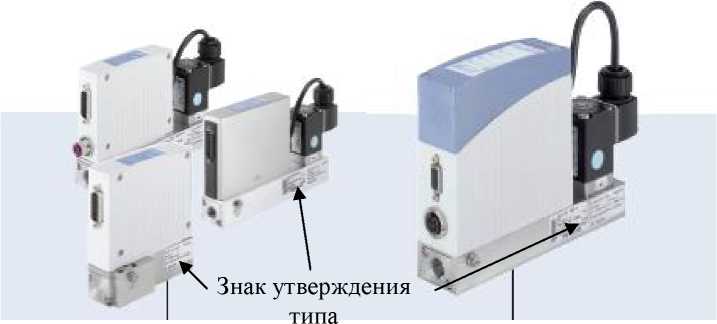

Внешний вид.
Расходомеры газа
Рисунок № 3

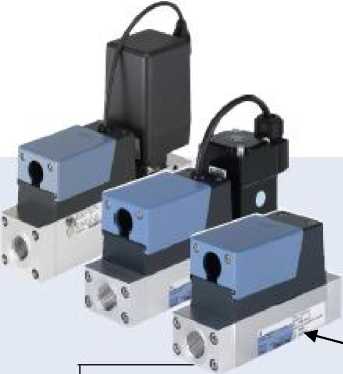

Внешний вид.
Расходомеры газа
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 24.05.2024
Номер записи -
ID в реестре СИ - 615532
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет данных, 8745,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры газа (8711, 8712, 8713, 8741, 8742, 8745 и 8746)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Burkert SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2023 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Расходомеры газа (8711, 8712, 8713, 8741, 8742, 8745 и 8746)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СТЕК" (RA.RU.312080) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 5 | 1 | 0 | 5 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры газа (8711, 8712, 8713, 8741, 8742, 8745 и 8746)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746 состоит из встроенного программного обеспечения (далее - ПО) и терминальной программы. Встроенное ПО хранится в энергонезависимой памяти. Расход измеряется непосредственно в потоке газа, переводится в цифровую форму и обрабатывается с помощью внутреннего программного обеспечения (прошивки). Измеренные и обработанные величины могут быть выведены через аналоговый или цифровой интерфейс (RS232 или дополнительный протокол).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные для моделей 8711, 8712, 8713
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00651816 |
|
Номер версии (идентификационный номер) ПО |
A.12.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 2 Идентификационные данные для моделей 8741 цифровой, 8742, 8746
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00676340 |
|
Номер версии (идентификационный номер) ПО |
A.16.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 3 Идентификационные данные для моделей 8741 аналоговый, 8745 аналоговый
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00697157 |
|
Номер версии (идентификационный номер) ПО |
A.02.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 4 Идентификационные данные для моделей 8741 Ethernet, 8745 Ethernet
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00689900 |
|
Номер версии (идентификационный номер) ПО |
A.10.XX.XX |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует «среднему» уровню в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типаМодель 8746
Рисунок 1 - Общий вид расходомеров газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и
8746
Программное обеспечениеПрограммное обеспечение расходомеров газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746 состоит из встроенного программного обеспечения (далее - ПО) и терминальной программы. Встроенное ПО хранится в энергонезависимой памяти. Расход измеряется непосредственно в потоке газа, переводится в цифровую форму и обрабатывается с помощью внутреннего программного обеспечения (прошивки). Измеренные и обработанные величины могут быть выведены через аналоговый или цифровой интерфейс (RS232 или дополнительный протокол).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 Идентификационные данные для моделей 8711, 8712, 8713
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00651816 |
|
Номер версии (идентификационный номер) ПО |
A.12.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 2 Идентификационные данные для моделей 8741 цифровой, 8742, 8746
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00676340 |
|
Номер версии (идентификационный номер) ПО |
A.16.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 3 Идентификационные данные для моделей 8741 аналоговый, 8745 аналоговый
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00697157 |
|
Номер версии (идентификационный номер) ПО |
A.02.XX.XX |
|
Цифровой идентификатор ПО |
- |
Таблица 4 Идентификационные данные для моделей 8741 Ethernet, 8745 Ethernet
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFM Software 00689900 |
|
Номер версии (идентификационный номер) ПО |
A.10.XX.XX |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует «среднему» уровню в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 5 Метрологические и технические характеристики
|
Характеристики |
Значения |
|
Диапазон измерений объемного расхода газа при стандартных условиях*, м3/ч |
от 0,0006 до 150 |
|
Приведенная погрешность измерений расхода газа, %* |
± (0,8 от изм. знач. +0,3 от ВПИ**) ± (1,5 от изм. знач +0,3 от ВПИ) ± (2,0 от изм. знач +0,5 от ВПи) |
|
Диапазон температур измеряемой среды , °С |
от -10 до +70 от -10 до +60 (кислород) |
|
Макс. рабочее давление измеряемой среды*, МПа |
2,5 |
|
Напряжение питания постоянное, В |
24 ± 10% |
|
Условия эксплуатации:
|
от - 10 до +50 < 95%, без конденсата |
|
Интерфейсы* |
Аналоговый, RS-232, RS-485, Modbus, Profibus, DeviceNet, CANopen, CANbased Bus, Profinet, Ethernet, EtherCAT и др. |
|
Габаритные размеры*, мм, не более длина высота ширина |
300 180 125 |
|
Масса, кг, не более |
3,5 |
|
Характеристики |
Значения |
|
Средний срок службы, лет Наработка на отказ, ч |
10 60000 |
|
* -зависит от исполнения. Диапазон массового расхода зависит от плотности среды и рассчитывается как произведение объемного расхода на плотность при стандартных условиях. **- ВПИ - верхний предел измерений | |
наносится на расходомер методом наклейки, а также на титульный лист руководства эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация изготовителя
Поверка
Поверка осуществляется по документу МП 0904 -13- 2018 «Инструкция. ГСИ. Расходомеры газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746. Методика поверки», утвержденному ФГУП «ВНИИР» 14 января 2019 г.Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 №2825 (поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера, с пределами основной относительной погрешности не более ±0,5 %, абсолютное давление не менее 200 кПа);
-
- национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, рабочая среда: воздух, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11%);
-
- секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин;
-
- барометр-анероид М-110 (регистрационный №3745-73), пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм.рт.ст. ± 2,5 мм рт.ст.; в остальном диапазоне ±1,5 мм рт.ст., с диапазоном измерения от 5 до 790 мм рт. ст.;
-
- прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ± 3 %, пределы допускаемой абсолютной погрешности измерения температуры ± 0,5 °С, c диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или паспорт.
Изготовитель
«Burkert S.A.S.», ФранцияАдрес: Rue du Giessen, FR -67220 Triembach Au Val,
Телефон: +33(0)388589111
Web-сайт: https://www.burkert.fr/fr
E-mail: burkert.france@burkert.com
Заявитель
Представительство общества «Бюркерт Австрия Г мбХ»ИНН 9909355230
Адрес: 117198, г. Москва, ул. Ленинский проспект д. 113/1
Телефон: +7 (495) 510-61-80
Web-сайт: www.burkert.com.ru/ru
E-mail: info.ru@burkert.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия расходомеров основан на принципе прямого измерения расхода термоанемометрическим методом.
В зависимости от конструктивного исполнения, максимального расхода, регулирующего клапана и типа электронных плат, расходомеры выпускаются в следующих моделях 8711, 8712, 8713, 8741, 8742, 8745 и 8746.
Модели 8745, 8746. Конструктивно расходомеры выполнены в виде металлического основания с прямым каналом. В канале установлено два зонда из нержавеющей стали (нагреватель и термосопротивление). Между зондами создается постоянная разность температуры. Энергия, необходимая для поддержания разности температур зависит от массового расхода газа. Принцип измерения основан на законе Кинга, связывающего энергию нагревателя и массовый расход. Чем больше массовый расход, тем больше энергии требуется для поддержания выбранной разности температур.
Модели 8711, 8712, 8713, 8741, 8742. Конструктивно расходомеры выполнены в виде металлического основания с прямым каналом и байпасом. В байпасе установлен нагреватель, выполненный как термосопротивление, и два температурных датчика - до термосопротивления и после него. При подаче на термосопротивление постоянного напряжения, разность напряжения температурных датчиков определяет величину массового расхода газа.
Модель 8711 Модель 8712
Модель 8713
Модель 8741
типа
, а ч
I
Знак утверждения типа
Модель 8746
Рисунок 1 - Общий вид расходомеров газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и
8746
Комплект поставки указан в таблице 6
Таблица 6
|
Наименование |
Количество |
Примечание |
|
Расходомер газа моделей 8711, 8712, 8713, 8741, 8742, 8745 и 8746 |
1 шт. |
в соответствии с заказом |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП 0904-13-2018 |
1 экз. | |
|
Паспорт |
1 экз. |
Таблица 5
|
Характеристики |
Значения |
|
Диапазон измерений объемного расхода газа при стандартных условиях*, м3/ч |
от 0,0006 до 150 |
|
Приведенная погрешность измерений расхода газа, %* |
± (0,8 от изм. знач. +0,3 от ВПИ**) ± (1,5 от изм. знач +0,3 от ВПИ) ± (2,0 от изм. знач +0,5 от ВПи) |
|
Диапазон температур измеряемой среды , °С |
от -10 до +70 от -10 до +60 (кислород) |
|
Макс. рабочее давление измеряемой среды*, МПа |
2,5 |
|
Напряжение питания постоянное, В |
24 ± 10% |
|
Условия эксплуатации:
|
от - 10 до +50 < 95%, без конденсата |
|
Интерфейсы* |
Аналоговый, RS-232, RS-485, Modbus, Profibus, DeviceNet, CANopen, CANbased Bus, Profinet, Ethernet, EtherCAT и др. |
|
Габаритные размеры*, мм, не более длина высота ширина |
300 180 125 |
|
Масса, кг, не более |
3,5 |
|
Характеристики |
Значения |
|
Средний срок службы, лет Наработка на отказ, ч |
10 60000 |
|
* -зависит от исполнения. Диапазон массового расхода зависит от плотности среды и рассчитывается как произведение объемного расхода на плотность при стандартных условиях. **- ВПИ - верхний предел измерений | |
