Сведения о средстве измерений: 75103-19 Блоки детектирования гамма-излучения

Номер по Госреестру СИ: 75103-19
75103-19 Блоки детектирования гамма-излучения
(БДКГ-224)

Назначение средства измерений:
Блоки детектирования гамма-излучения БДКГ-224 предназначены для измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения с одновременной передачей результатов измерений аппаратуре потребителя по интерфейсу RS422/RS485.

сертификация программного обеспечения

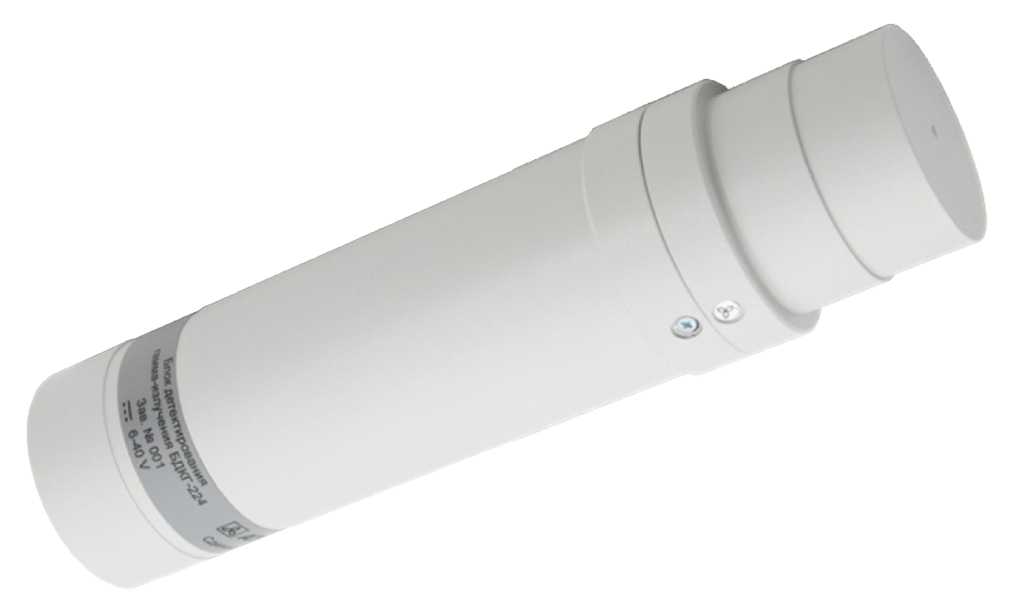

Внешний вид. Блоки детектирования гамма-излучения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1

Общие сведения

Дата публикации - 04.07.2019
Срок свидетельства - 30.11.2023
Номер записи - 171936
ID в реестре СИ - 615462
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

  • число стран, чьи СИ занесены в ФГИС АРШИН
  • общее количество производителей по всем странам
  • суммарное количество поверок по всем производителям
  • количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • наименование производителя
  • страна производства
  • кол-во поверок СИ указанного производителя

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Блоки детектирования гамма-излучения (БДКГ-224)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19741-11
21.10.2016
Гамма-бета-спектрометры, МКС-АТ1315
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
19741-16
03.06.2021
Гамма-бета-спектрометры, МКС-АТ1315
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
20329-11
02.06.2016
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20329-16
28.05.2018
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20330-11
29.04.2016
Дозиметры индивидуальные, ДКС-АТ3509, ДКС-АТ3509А, ДКС-АТ3509В, ДКС-АТ3509С
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
20330-16
04.03.2019
Дозиметры индивидуальные, ДКС-АТ3509
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24301-08
21.10.2018
Дозиметры-радиометры, МКС-АТ1125, МКС-АТ1125А
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24940-11
21.10.2016
Спектрометры излучения человека, СКГ-АТ1316
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24940-17
30.10.2019
Спектрометры излучения человека, СКГ-АТ1316
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
24949-13
11.11.2018
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
24949-16
03.06.2020
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
25206-13
13.06.2018
Дозиметры-радиометры, МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
29551-13
18.12.2018
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
29551-13
29.09.2020
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
44761-15
30.10.2025
Установки дозиметрические гамма-излучения, УДГ-АТ130
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
В первые 2 года эксплуатации или в первые 2 года после замены радионуклидного источника - 1 год. После 3 лет эксплуатации - 3 года
54115-13
11.07.2018
Спектрометры, МКС-АТ6101ДР
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54116-13
11.07.2018
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54116-16
27.09.2017
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58284-16
31.10.2018
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
63548-16
28.03.2026
Установки поверочные нейтронного излучения, УПН-АТ140
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
2 года
64171-16
27.08.2020
Комплексы радиационного сканирования мобильные, МКС-АТ6103
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
64216-16
23.12.2020
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
64216-17
23.12.2020
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
66689-17
29.10.2020
Радиометры, РКС-АТ1319
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
68317-17
26.02.2020
Спектрометры, МКС-АТ6104ДМ
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
70319-18
31.08.2022
Спектрометры, МКГ-АТ1321
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
24949-18
03.06.2021
Измерители-сигнализаторы, СРК-АТ2327
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
25206-18
26.02.2020
Дозиметры-радиометры, МКС-АТ6130
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
64171-18
27.08.2021
Комплексы радиационного сканирования мобильные, МКС-АТ6103
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
66689-18
29.10.2021
Радиометры, РКС-АТ1319
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
54115-18
03.10.2022
Спектрометры, МКС-АТ6101ДР
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
72998-18
23.12.2020
Дозиметры-радиометры, МКС-АТ1125
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
63553-18
31.03.2020
Дозиметры, ДКГ-АТ2140
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
29551-18
29.09.2020
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58284-19
31.05.2023
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74850-19
31.07.2023
Дозиметры индивидуальные, ДКГ-АТ2503
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74840-19
31.07.2023
Радиометры, РКС-АТ1329
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
74706-19
30.08.2023
Гамма-радиометры, РКГ-АТ1320
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
29551-19
29.09.2021
Дозиметры-радиометры, МКС-АТ1117М
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75103-19
30.11.2023
Блоки детектирования гамма-излучения, БДКГ-224
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75021-19
30.11.2023
Блоки детектирования гамма-излучения, БДКГ-230
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75263-19
30.10.2023
Блоки детектирования гамма-излучения, БДКГ-23
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
75262-19
30.10.2023
Блоки детектирования гамма-излучения, БДКГ-22
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
32791-19
30.11.2023
Спектрометры, МКС-АТ6101
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
26433-19
29.03.2023
Дозиметры, ДКС-АТ5350
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
20330-19
27.02.2024
Дозиметров индивидуальных, ДКС-АТ3509
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
19793-19
26.03.2024
Дозиметры рентгеновского и гамма-излучения, ДКС-АТ1121, ДКС-АТ1123
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
1 год
74850-20
31.07.2023
Дозиметры индивидуальные, ДКГ-АТ2503
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
78181-20
30.07.2024
Дозиметры, ДКГ-АТ2533
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
44235-20
30.07.2024
Спектрометры, МКС-АТ6102
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Блоки детектирования гамма-излучения (БДКГ-224)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Блоки детектирования гамма-излучения (БДКГ-224)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) БД является встроенным.

Метрологически значимая часть ПО размещается в энергонезависимой части памяти процессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений наклейкой (пломбой) из разрушаемой пленки, устанавливаемой на корпусе БД. Доступ к микроконтроллеру исключён конструкцией БД. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимого ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

БДКГ-224

Номер версии (идентификационный номер) ПО

11.16.10.30; 11.X.Y.Z*

Цифровой идентификатор ПО

-

* X, Y, Z - составные части номера версии ПО; X принимают равным от 1 до 99, Y - от 1 до 12, Z - от 1 до 31.

Примечания

  • 1 Идентификационные данные версии ПО 11.X.Y.Z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.

  • 2 ПО устанавливается на стадии производства и доступа к цифровому идентификатору нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя.

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО БД от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».


Знак утверждения типа

Знак утверждения типа

наносится на этикетку, расположенную на боковой поверхности корпуса БД, и на титульный лист руководства по эксплуатации методом компьютерной графики.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к блокам детектирования гамма-излучения БДКГ-224

Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

ТУ BY 100865348.037-2018 Блок детектирования гамма-излучения БДКГ-224. Технические условия

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

Поверка

Поверка

осуществляется по документу МРБ МП.2844-2018 «Блок детектирования гамма-излучения БДКГ-224. Методика поверки», утверждённому БелГИМ 14 декабря 2018 г (с извещением ТИАЯ.21-2019 об изменении № 1 МРБ МП.2844-2018 от 18 марта 2019 г.).

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности амбиентного эквивалента дозы от 0,05 мкЗв/ч до 1,0 Зв/ч, погрешность не более ±7 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии

Принцип действия блоков детектирования гамма-излучения БДКГ-224 (далее - БД) основан на использовании сцинтилляционного метода дозиметрии рентгеновского и гамма-излучения.

В БД используется тканеэквивалентный сцинтилляционный детектор ионизирующего излучения и фотоэлектронный умножитель (ФЭУ).

Импульсы с выхода ФЭУ поступают на устройство обработки. Устройство обработки подсчитывает число импульсов за единицу времени. Измеренная скорость счета импульсов пропорциональна мощности амбиентного эквивалента дозы. БД по запросу передаёт результаты измерений на внешнее устройство по двух- или четырехпроводному интерфейсу RS422/RS485.

При работе БД в составе аппаратуры возможна реализация следующих режимов:

  • - режим измерения мощности амбиентного эквивалента дозы, при котором в случае изменения уровня радиации автоматически сбрасываются показания и начинается новый цикл усреднения измерений;

  • - режим измерения мощности амбиентного эквивалента дозы с алгоритмом «скользящего среднего». При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;

  • - режим измерения мощности амбиентного эквивалента дозы с автоматическим перезапуском. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %;

  • - режим измерения мощности амбиентного эквивалента дозы с перезапуском по команде. При этом оператором может задаваться либо время усреднения в диапазоне от 1 до 65535 с с дискретностью 1 с, либо статистическая погрешность измерения от 1 % до 200 % с дискретностью 1 %.

БД начинают работать с момента подачи на них напряжения питания. В случае возникновения неисправности внутренняя система диагностики БД формирует сообщение о неисправности с указанием кода ошибки.

БД представляют собой конструктивно и функционально законченные изделия, размещённые в пылебрызгозащищенном корпусе из алюминиевого сплава с полимерным покрытием. Корпус БД состоит из двух частей: колпачка, под которым располагается детектор, и цилиндрического металлического экрана, в котором расположены электронные узлы. На торцевой поверхности экрана расположен разъём для подключения БД.

Общий вид блоков детектирования приведён на рисунке 1.

Внешний вид. Блоки детектирования гамма-излучения (БДКГ-224), http://oei-analitika.ru

Рисунок 1 - Общий вид блоков детектирования гамма-излучения БДКГ-224


Таблица 4 - Комплектность блоков детектирования гамма-излучения БДКГ-224

Наименование, тип

Обозначение

Количество

Примечание

Блок детектирования гамма-излучения БДКГ-224

ТИАЯ.418269.103

1

Комплект монтажных частей

ТИАЯ.412918.105

1

Комплект принадлежностей для поверки

ТИАЯ.412914.050

1

По заказу

Методика поверки

МРБ МП.2844-2018

1*

Руководство по эксплуатации

1

* Поставляется в одном экземпляре при отгрузке нескольких БД одному потребителю.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, Зв/ч

от 4П0-8 до 1

Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, %:

  • - в диапазоне от 40 нЗв/ч до 0,6 мкЗв/ч

  • - в диапазоне от 0,6 мкЗв/ч до 1 Зв/ч

±15

±10

Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ

от 0,03 до 10

Энергетическая зависимость, %, в пределах:

  • - от 0,03 до 3 МэВ

  • - от 3 до 10 МэВ

±25

±50

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее

24

Нестабильность показаний, %, не более

5

Пределы допускаемой дополнительной относительной погрешности при измерении мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения, %:

- при изменении температуры окружающего воздуха относительно нормальных условий:

  • - в диапазоне от минус 40 °С до плюс 40 °С

  • - в диапазоне от плюс 40 °C до плюс 55 °C

±10

±25

- при воздействии относительной влажности воздуха до 95 % при температуре 3 5 °C и более низких температурах без конденсации влаги

±10

- при изменении атмосферного давления в диапазоне от 66 до 330 кПа относительно нормальных условий

±5

- при изменении напряжения питания от 6 до 40 В относительно номинального значения 12 В

±5

- при воздействии синусоидальных вибраций

±5

- при воздействии многократных механических ударов

±5

- при сейсмических воздействиях

±5

- при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м

±10

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

20 ± 5

от 30 до 80 от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-диаметр

60

-длина

250

Масса, кг, не более:

0,6

Напряжение питания от источника постоянного тока, В

от 6 до 40

Наименование характеристики

Значение

Мощность, потребляемая при номинальном значении напряжения питания 12 В, А, не более

1

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, %, не более

  • - атмосферное давление, кПа

от -40 до +55

95

от 66 до 330


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
