Номер по Госреестру СИ: 74581-19
74581-19 Резервуары стальные вертикальные цилиндрические
(РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 582987
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВСП-5000, РВС-5000, РВС-400, РВС-3000, РВС-20000, РВС-2000, РВС-200, РВС-1000, Нет модификации,
Производитель
Изготовитель - ООО "Ремонтно-механический завод"
Страна - РОССИЯ
Населенный пункт - г.Новокуйбышевск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок - 52
Выдано извещений - 0
Кол-во периодических поверок - 41
Кол-во средств измерений - 23
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№682 от 2019.04.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "Ремонтно-механический завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69659-17 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ |
5 лет |
|
70189-18 |
Резервуары стальные вертикальные цилиндрические, РВС-5000, РВС-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
70363-18 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
70375-18 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВСП-2000, РВС-3000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72022-18 |
Резервуары стальные вертикальные цилиндрические, РВСП-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72625-18 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72531-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72530-18 |
Резервуар стальной вертикальный цилиндрический, РВСП-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72521-18 |
Резервуары стальные вертикальные цилиндрические, РВС-0,8 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72520-18 |
Резервуары стальные горизонтальные цилиндрические, РГС-10 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72414-18 |
Резервуары стальные вертикальные цилиндрические, РВС-200 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
72413-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
73306-18 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
74390-19 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
74367-19 |
Резервуары стальные вертикальные цилиндрические, РВСП-700, РВСП-1000, РВСП-2000, РВС-2000, РВСП-3000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
74581-19 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
76993-19 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
78074-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
78654-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВСП-1000, РВС-2000, РВСП-2000, РВС-3000, РВСП-3000, РВС-5000, РВСП-5000, РВС-8000, РВС-10000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
78609-20 |
Резервуары стальные вертикальные цилиндрические, РВСП-3000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
|
79352-20 |
Резервуары стальные вертикальные цилиндрические, РВСП-2000 ООО "Ремонтно-механический завод" (РОССИЯ г.Новокуйбышевск) |
ОТ МП |
5 лет |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 44 | 0 | 41 | 0 | 41 | 0 | 41 | |||
| АО "МЕТРОЛОГ" (RA.RU.313951) | 7 | 0 | 0 | 0 | 7 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
-
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
-
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
-
- штангенциркуль ТПТЦ-Т-150-0,1 (регистрационный № 260-05);
-
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Изготовитель
Общество с ограниченной ответственностью «Ремонтно-механический завод»
(ООО «РМЗ»)
ИНН 6330016850
Адрес: 446200, Самарская обл., г. Новокуйбышевск, ул. Мичурина, д. 10
Телефон: +7 (84635) 6-12-78, факс: +7 (84635) 4-18-49
E-mail: sekr-rmz@nkrm.rosneft.ru
Заявитель
Акционерное общество «Новокуйбышевский нефтеперерабатывающий завод»
(АО «НК НПЗ»)
ИНН: 633000553
Адрес: 350063, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1
Телефон: +7 (84635) 3-44-12, факс: +7 (84635) 6-12-38
E-mail: sekr@nknpz.rosneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1
Телефон: +7 (495) 755-52-73, факс: +7 (495) 785-09-71
E-mail: info@sibintek.ru
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 №№ 2, 9, 11, 1529, 1530, РВС-400 №№ 1, 2, 3, 5, 6, РВС-1000 №№ 1212, 1213, 1215, 1216, РВС-2000 №№ 367, 369, 1090, 1091, 1365, 1366, 1367, 1368, 1534, 1535, 1561, 1562, 1613, 1614, 1615, РВС-3000 №№ 1536, 1536а, 1538, 1541, 1542, 1555, 1556, 1752, 1753, 1754, 1755, 1756, 1757, 1758, РВС-5000 №№ 24, 42, 43, 47, 62, 461, РВСП-5000 №№ 39, 40, РВС-20000 №№ 5, 6 расположены: Российская Федерация, Самарская обл., г. Новокуйбышевск, ул. Осипенко, д. 12, стр. 1, АО «НК НПЗ».
Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 представлен на рисунках 1 - 7.

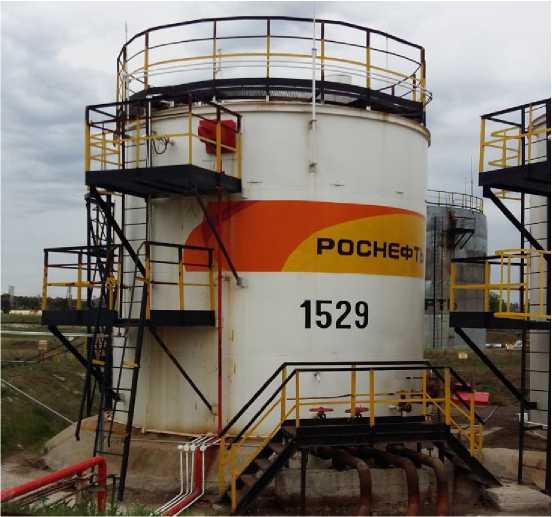

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-200
Рисунок 2 - Общий вид резервуара стального вертикального цилиндрического РВС-400
Рисунок 3 - Общий вид резервуара стального вертикального цилиндрического РВС-1000
Рисунок 4 - Общий вид резервуара стального вертикального цилиндрического РВС-2000
Рисунок 5 - Общий вид резервуара стального вертикального цилиндрического РВС-3000
Рисунок 6 - Общий вид резервуара стального вертикального цилиндрического РВС-5000, РВСП-5000
Рисунок 7 - Общий вид резервуара стального вертикального цилиндрического РВС-20000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВСП-5000, РВС-20000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-200 |
5 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-400 |
5 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-1000 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
15 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-3000 |
14 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
6 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВСП-5000 |
2 шт. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-20000 |
2 шт. |
|
Паспорт |
- |
53 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
РВС-200 |
РВС-400 |
РВС-1000 |
РВС-2000 | |
|
Номинальная вместимость, м3 |
200 |
400 |
1000 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |||
|
РВС-3000 |
РВС-5000 |
РВСП-5000 |
РВС-20000 | |
|
Номинальная вместимость, м3 |
3000 |
5000 |
5000 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,2 |
±0,1 |
±0,1 |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: о - температура окружающего воздуха, С |
от -50 до +50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
30 |
