Номер по Госреестру СИ: 74656-19
74656-19 Микроомметры
(PROMET)
Назначение средства измерений:
Микроомметры серии PROMET (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току.
Внешний вид.
Микроомметры

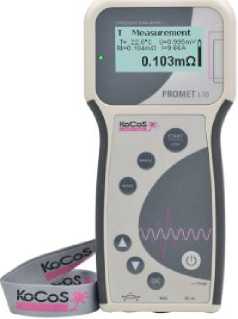

Рисунок № 1
Внешний вид.
Микроомметры

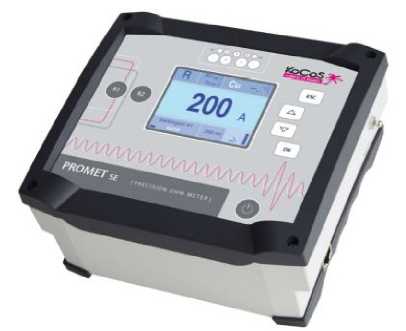

Рисунок № 2
Внешний вид.
Микроомметры

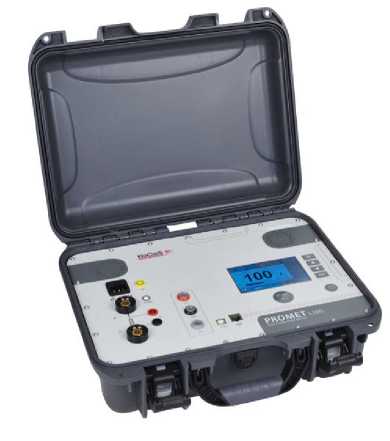

Рисунок № 3
Программное обеспечение
Микроомметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики микроомметров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) микроомметров предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО не является метрологически значимым и предназначено для связи микроомметров с персональным компьютером, с возможностью считывания служебной информации, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО микроомметров
Идентификационные данные (признаки) |
Значение для модификации | ||
PROMET L10 |
PROMET SE |
PROMET L100 | |
Идентификационное наименование ПО |
PROMET L10 |
PROMET SE |
PROMET L100 |
Номер версии (идентификационный номер |
1.0.1 |
1.01 |
Firmwarepaket |
ПО), не ниже |
1.0 | ||
Цифровой идентификатор ПО |
- |
- |
- |
Таблица 2 - Идентификационные данные внешнего ПО микроомметров
Идентификационные данные (признаки) |
Значение для модификации | ||
PROMET L10 |
PROMET SE |
PROMET L100 | |
Идентификационное наименование ПО |
PROMET L10 (Android APP) |
PROMET (Windows) |
PROMET (Windows) |
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
2.02 |
2.02 |
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам серии PROMET
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-008-19 «Микроомметры серии PROMET. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2019 г.
Основные средства поверки:
-
- магазин сопротивления Р4831 (регистрационный номер в Федеральном
информационном фонде 6332-77);
-
- катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
-
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (регистрационный номер в Федеральном информационном фонде 24112-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
KoCoS Messtechnik AG, Германия
Адрес: Suedring 42 D-34497 Korbach, Germany
Телефон: +49 5631 9596-0
Факс: +49 5631 9596-16
E-mail: info@kocos.com
Web-сайт: www.kocos.com
Заявитель
Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»)ИНН 7805508583
Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140
Телефон (факс): +7 (812) 703-05-55
Web-сайт: www.eutest.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения электрического сопротивления по закону Ома. Измерения проводятся при двух направлениях тока. Входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние электрического сопротивления соединительных проводников.
Микроомметры используются для проверки электрического сопротивления обмоток трансформаторов, электродвигателей и других электрических машин в производственных и полевых условиях.
Конструктивно микроомметры выполнены в изолированном пластиковом корпусе. Основные узлы микроомметров: микропроцессор, источник постоянного тока, измеритель постоянного тока, преобразователь напряжения постоянного тока, устройство управления, модуль интерфейсов связи, цветной сенсорный ЖК-дисплей, источник питания. Микроомметры оснащены панелями управления с ЖК-дисплеями и набором функциональных кнопок.
Микроомметры имеют возможность подключения к персональному компьютеру (далее -ПК) через интерфейс Ethernet (RJ45) или по USB, или к устройствам с операционной системой ANDROID по Bluetooth (зависит от модификации). В микроомметрах предусмотрена функция сохранения результатов измерений во внутренней памяти с дальнейшей передачей их на компьютер. Управление процессом измерения осуществляется при помощи микропроцессора.
Микроомметры выпускаются в следующих модификациях: PROMET L10, PROMET SE, PROMET L100, отличающихся друг от друга конструктивным исполнением, метрологическими и техническими характеристиками.
Микроомметры модификаций L10, L100 выполняют следующие функции:
-
- измерение электрического сопротивления постоянному току;
-
- индикация индуктивной нагрузки;
-
- измерение электрического сопротивления постоянному току в режиме температурной компенсации.
Микроомметры модификации SE выполняют следующие функции:
-
- измерение электрического сопротивления постоянному току (2 канала измерения);
-
- индикация коэффициента добротности;
-
- измерение электрического сопротивления постоянному току в режиме температурной компенсации.
Микроомметры имеют режим температурной коррекции электрического сопротивления, включаемый оператором (в диапазоне температур от минус 20 до плюс 80 °С). В режиме температурной коррекции результаты измерений электрических сопротивлений образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по введенным оператором или по хранимым в памяти микроомметров значениям температурных коэффициентов электрических сопротивлений.
Общий вид микроомметров представлен на рисунке 1.
а) модификация PROMET L10
б) модификация PROMET SE
в) модификация PROMET L100
Рисунок 1 - Общий вид микроомметров
Пломбирование микроомметров не предусмотрено.
Таблица 9 - Комплектность микроомметров
Наименование |
Обозначение |
Количество |
Микроомметр серии PROMET |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-008-19 |
1 экз. |
Сетевой адаптер питания |
- |
1 шт. |
Комплект измерительных проводников |
- |
1 компл. |
Основные метрологические и технические характеристики микроомметров представлены в таблицах 3 - 8.
Таблица 3 - Основные метрологические характеристики микроомметров модификации
PROMET SE
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
от 5 до 200 А |
125,0 мкОм |
0,1 мкОм |
±1,0 % |
250,0 мкОм |
0,1 мкОм |
±0,5 % | |
1,25 мОм |
0,01 мОм |
±0,2 % | |
2,50 мОм |
0,01 мОм |
±0,2 % | |
12,50 мОм |
0,01 мОм |
±0,2 % | |
25,00 мОм |
0,01 мОм |
±0,2 % | |
250,0 мОм |
0,1 мОм |
±0,5 % |
Таблица 4 - Основные технические характеристики микроомметров модификации PROMET SE
Наименование характеристики |
Значение |
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
12 |
Параметры сети питания переменного тока при подключении сетевого адаптера питания:
|
от 100 до 240 50; 60 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
200х178х100 |
Масса, кг, не более |
1,5 |
Рабочие условия измерений:
|
от -10 до +50 от 5 до 80 |
Средняя наработка на отказ, ч |
20000 |
Средний срок службы, лет |
10 |
Таблица 5 - Основные метрологические характеристики микроомметров модификации PROMET L10
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
от 1 до 20 мА включ. |
5,000 Ом |
0,001 Ом |
±0,2 % |
50,00 Ом |
0,01 Ом | ||
500,0 Ом |
0,1 Ом | ||
5,000 кОм |
1 Ом | ||
св. 20 до 200 мА включ. |
250,0 мОм |
0,1 мОм | |
2,500 Ом |
0,001 Ом | ||
25,00 Ом |
0,01 Ом | ||
250,0 Ом |
0,1 Ом | ||
св. 200 мА до 1 А включ. |
25,00 мОм |
0,01 мОм | |
250,0 мОм |
0,1 мОм | ||
2,500 Ом |
0,001 Ом | ||
25,00 Ом |
0,01 Ом | ||
св. 1 до 10 А |
5,000 мОм |
0,001 мОм | |
50,00 мОм |
0,01 мОм | ||
500,0 мОм |
0,1 мОм | ||
5,000 Ом |
0,001 Ом | ||
10 мА1) |
5,000 мОм |
0,001 мОм | |
50,00 мОм |
0,01 мОм | ||
500,0 Ом |
0,1 Ом | ||
5,000 кОм |
0,001 кОм | ||
1) Предел силы постоянного тока при измерении электрического сопротивления постоянному току. |
Таблица 6 - Основные технические характеристики микроомметров модификации
PROMET L10
Наименование характеристики |
Значение |
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
5 |
Параметры сети питания переменного тока при подключении сетевого адаптера питания:
|
от 100 до 240 50; 60 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
100х230х35 |
Масса, кг, не более |
0,6 |
Рабочие условия измерений:
|
от -5 до +50 от 5 до 95 |
Средняя наработка на отказ, ч |
20000 |
Средний срок службы, лет |
10 |
Таблица 7 - Основные метрологические характеристики микроомметров модификации
PROMET L100
Диапазон силы постоянного тока при измерении электрического сопротивления постоянному току |
Верхние пределы измерений электрического сопротивления постоянному току |
Разрешение |
Пределы допускаемой приведённой (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному току |
от 1 до 19 А |
20,000 мОм |
1 мкОм |
±0,2 % |
200,00 мОм |
10 мкОм | ||
2,0000 Ом |
100 мкОм | ||
20,000 Ом |
1 мОм | ||
от 20 до 100 А |
1000,0 мкОм |
0,1 мкОм | |
10,000 мОм |
1 мкОм | ||
100,00 мОм |
10 мкОм | ||
1,0000 Ом |
0,1 мОм |
Таблица 8 - Основные технические характеристики микроомметров модификации PROMET
L100
Наименование характеристики |
Значение |
Параметры сети питания постоянного тока: - напряжение постоянного тока (от встроенного аккумулятора), В |
36 |
Параметры сети питания переменного тока при подключении сетевого адаптера питания:
|
от 100 до 240 50; 60 |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
425x340x170 |
Масса, кг, не более |
9,3 |
Рабочие условия измерений:
|
от -10 до +50 от 5 до 80 |
Средняя наработка на отказ, ч |
20000 |
Средний срок службы, лет |
10 |
