Номер по Госреестру СИ: 74770-19
74770-19 Акселерометры кварцевые
(8702, 8704, 8728, 8730, 8792, 8793, 8794)
Назначение средства измерений:
Акселерометры кварцевые 8702, 8704, 8728, 8730, 8792, 8793, 8794 (далее -акселерометры) предназначены для измерений параметров вибрации (виброускорения).
Внешний вид.
Акселерометры кварцевые
Рисунок № 1
Внешний вид.
Акселерометры кварцевые
Рисунок № 2
Внешний вид.
Акселерометры кварцевые
Рисунок № 3
Внешний вид.
Акселерометры кварцевые
Рисунок № 4
Внешний вид.
Акселерометры кварцевые
Рисунок № 5
Внешний вид.
Акселерометры кварцевые
Рисунок № 6
Внешний вид.
Акселерометры кварцевые
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам кварцевым 8702, 8704, 8728, 8730, 8792, 8793, 8794
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ Р 8.669-2009 ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки
Техническая документация фирмы «Kistler Holding AG», Швейцария
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки»
Основные средства поверки:
- рабочий эталон 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации.
Изготовитель
Фирма «Kistler Holding AG», Швейцария.Адрес: Eulachstrasse 22, 8408 Winterthur, Switzerland
Телефон +41 52 224 11 11, факс +41 52 224 14 14
Web-сайт: www.kistler.com
E-mail: info@ki stl er. com
Заявитель
Общество с ограниченной ответственностью «Кистлер РУС»(ООО «Кистлер РУС»)
ИНН 7810764663
Адрес: 196084, г. Санкт-Петербург, Московский пр., д.97, литера А
Телефон (факс): +7 (812) 385-10-65
Web-сайт: www.kistler.com
E-mail: sales.ru@kistler.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине (кварце), пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (кварц) и основания, жестко между собой соединенных, и закрытого корпуса. Акселерометры 8702, 8704, 8728, 8730 являются однокомпонентными, в корпусе которых заключен один чувствительный элемент. В корпусе акселерометров трехкомпонентных 8792, 8793, 8794 заключены три чувствительных пьезоэлемента, сориентированные таким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плоскостях X, Y и Z, образуя пространственноориентированную ортогональную измерительную матрицу. Акселерометры 8728 и 8794 имеют встроенный кабель.
Акселерометры выпускаются под торговым знаком KISTLER. Акселерометры объединяет одинаковый принцип действия и назначение. Различие акселерометров заключается в диапазоне измерений, коэффициенте преобразования, частотном диапазоне и конструктивном исполнении корпуса.
Акселерометры 8702 имеют исполнения 8702В25, 8702В50, 8702В100, 8702В500, 8702В500М1, 8702В500М5, 8702В500М8, где В25, В50, В100, В500 - диапазон измерений виброускорения, М1 - изоляция корпуса, М5 - эксплуатируется при высокой температуре, М8 -эксплуатируется при низкой температуре.
Акселерометры 8704 имеют исполнения 8704В25, 8704В50, 8704В100, 8704В500, 8704В500М1, 8704В500М3, где В25, В50, В100, В500 - диапазон измерений виброускорения, М1 -изоляция корпуса, М3 - изоляция корпуса с увеличенной постоянной времени встроенного усилителя.
Акселерометры 8728 имеют исполнение 8728А500.
Акселерометры 8730 имеют исполнение 8730А500.
Акселерометры 8792 имеют исполнения 8792А25, 8792А50, 8792А100, 8792А500, где А25, А50, А100, А500 - диапазон измерений виброускорения.
Акселерометры 8793 имеют исполнение 8793А500.
Акселерометры 8794 имеют исполнение 8794А500.
Общий вид акселерометров кварцевых 8702, 8704, 8728, 8730, 8792, 8793, 8794 приведен на рисунках 1-2.
8702
8704
Рисунок 1 - Общий вид однокомпонентных акселерометров
8792
8793

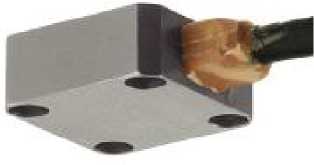

Рисунок 2 - Общий вид трехкомпонентных акселерометров
8794
Пломбирование акселерометров не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики акселерометров 8702
Наименование характеристики |
Значение | ||||||
8702 В25 |
8702 В50 |
8702 В100 |
8702 В500 |
8702 В500М1 |
8702 В500М5 |
8702 В500М8 | |
Диапазон измерений виброускорения (пик), м/с2 |
от 0,05 до 245 |
от 0,1 до 490 |
от 0,2 до 980 |
от 1,0 до 4900 | |||
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 | |||
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | ||||||
Резонансная частота, кГц, не |
54 |
73 | |||||
менее | |||||||
Диапазон рабочих частот, Гц |
от 1,0 до 8000 |
от 0,5 до 10000 |
от 1,0 до 10000 |
от 2,0 до 7000 | |||
Неравномерность частотной | |||||||
характеристики в диапазоне |
±5,0 |
от - 5,0 до 10 |
±5,0 | ||||
рабочих частот, %, не более | |||||||
Нелинейность амплитудной характеристики, %, не более |
±1,0 | ||||||
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | ||||||
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 |
Таблица 2 - Метрологические характеристики акселерометров 8704
Наименование характеристики |
Значение | |||||
8704 В25 |
8704 В50 |
8704 В100 |
8704 В500 |
8704 В500М1 |
8704 В500М3 | |
Диапазон измерений виброускорения (пик), м/с2 |
от 0,05 до 245 |
от 0,1 до 490 |
от 0,2 до 980 |
от 1,0 до 4900 | ||
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 | ||
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | |||||
Резонансная частота, кГц, не менее |
54 | |||||
Диапазон рабочих частот, Гц |
от 1,0 до 8000 |
от 0,5 до 10000 |
от 1,0 до 10000 |
от 0,5 до 10000 | ||
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 |
от - 5,0 до 10 |
±5,0 | |||
Нелинейность амплитудной характеристики, %, не более |
±1,0 | |||||
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | |||||
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 |
Таблица 3 - Метрологические характеристики акселерометров 8728, 8730, 8793 и 8794
Наименование характеристики |
Значение | |||
8728А500 |
8730А500 |
8793 А500 |
8794А500 | |
Диапазон измерений виброускорения (пик), м/с2 |
от 1,0 до 4900 | |||
Номинальный коэффициент преобразования, мВ/(м/с2) |
1,02 | |||
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10,0 | |||
Резонансная частота, кГц, не менее |
76 |
80 | ||
Диапазон рабочих частот, Гц |
от 2,0 до 10000 |
от 2,5 до 10000 | ||
Неравномерность частотной характеристики в диапазоне рабочих частот, %, не более |
±5,0 | |||
Нелинейность амплитудной характеристики, %, не более |
±1,0 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||
8728А500 |
8730А500 |
8793 А500 |
8794А500 | |
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | |||
Пределы отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый градус, % |
±0,06 |
±0,03 |
Таблица 4 - Метрологические характеристики акселерометров 8792
Наименование характеристики |
Значение | |||
8792А25 |
8792А50 |
8792А100 |
8792А500 | |
Диапазон измерений виброускорения (пик), |
от 0,05 |
от 0,1 |
от 0,2 |
от 1,0 |
м/с2 |
до 245 |
до 490 |
до 980 |
до 4900 |
Номинальный коэффициент преобразования, мВ/(м/с2) |
20,4 |
10,2 |
5,1 |
1,02 |
Отклонение коэффициента преобразования от номинального значения, %, не более |
±5,0 | |||
Резонансная частота, кГц, не менее |
54 | |||
Диапазон рабочих частот, Гц |
от 1,0 до 5000 |
от 0,5 до 5000 |
от 1,0 до 5000 | |
Неравномерность частотной характеристики в |
±5,0 |
от - 5,0 | ||
диапазоне рабочих частот, %, не более |
до 10 | |||
Нелинейность амплитудной характеристики, %, не более |
±1,0 | |||
Относительный коэффициент поперечного преобразования, %, не более |
3,0 | |||
Пределы отклонения коэффициента | ||||
преобразования от изменения температуры окружающей среды в диапазоне рабочих |
±0,06 | |||
температур, на каждый градус, % |
Таблица 5 - Основные технические характеристики акселерометров 8702
Наименование характеристики |
Значение | ||||||
8702 В25 |
8702 В50 |
8702 В100 |
8702 В500 |
8702 В500М1 |
8702 В500М5 |
8702 В500М8 | |
Габаритные размеры, (диаметр; высота), мм, не более |
12,2; 19,3 |
12,2; 16 |
12,2; 17 |
12,2; 20,3 | |||
Масса, г, не более |
8,7 |
8,2 |
9,2 | ||||
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +100 |
от -55 до +165 |
от -195 до +120 | ||||
Средняя наработка на отказ, ч |
26000 | ||||||
Средний срок службы, лет |
10 |
Таблица 6 - Основные технические характеристики акселерометров 8704
Наименование характеристики |
Значение | |||||
8704 В25 |
8704 В50 |
8704 В100 |
8704 В500 |
8704 В500М1 |
8704 В500М3 | |
Габаритные размеры, (диаметр; высота), мм, не более |
12,2; 24,4 |
12,2; 21,1 |
12,2; 21,6 | |||
Масса, г, не более |
7,5 |
7,1 |
7,6 | |||
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +100 | |||||
Средняя наработка на отказ, ч |
26000 | |||||
Средний срок службы, лет |
10 |
Таблица 7 - Основные технические характеристики акселерометров 8728, 8730, 8793 и 8794
Наименование характеристики |
Значение | |||
8728А500 |
8730А500 |
8793 А500 |
8794А500 | |
Габаритные размеры, (диаметр; высота), мм, не более |
7,1; 10,4 |
7,2; 16,3 |
15,8; 9,7 |
16; 6,4 |
Масса, г, не более |
1,6 |
1,9 |
11 |
7,6 |
Условия эксплуатации: - температура окружающей среды, °С |
от -55 до +120 |
от -75 до +120 | ||
Средняя наработка на отказ, ч |
26000 | |||
Средний срок службы, лет |
10 |
Таблица 8 - Основные технические характеристики акселерометров 8792
Наименование характеристики |
Значение | |||
8792А25 |
8792А50 |
8792А100 |
8792А500 | |
Габаритные размеры, (диаметр; высота), мм, не более |
36,1; 12,7 |
29,2; 12,7 | ||
Масса, г, не более |
29 |
27 | ||
Условия эксплуатации: |
от -55 до +100 |
от -55 до | ||
- температура окружающей среды, °С |
+120 | |||
Средняя наработка на отказ, ч |
26000 | |||
Средний срок службы, лет |
10 |
