Номер по Госреестру СИ: 74941-19
74941-19 Резервуары стальные вертикальные цилиндрические
(РВС-5000, РВСП-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000, РВСП-5000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-5000, РВСП-5000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
-
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
-
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, nr±(0,001h+0,03) мм (рег. № 46426-11);
-
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег. № 43704-10);
-
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ±15” (рег. № 55446-13);
-
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);
-
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег. № 1808-63);
-
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С, (рег. № 303-91)
-
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (рег. № 20048-05)
-
- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег. № 46056-11);
-
- ареометр стеклянный для нефти АНТ-1, ТД 0,5 кг/м3 (рег. № 37028-08);
-
- газоанализатор взрывоопасных паров Сигнал-4, ПГ±20 % (рег. № 38260-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Изготовитель
Акционерное общество «Нефтехимремстрой» (АО «НХРС»)
ИНН 0277021427
Адрес: 450045, Республика Башкортостан, г. Уфа
Телефон: +7 (347) 2432954
Заявитель
Филиал публичного акционерного общества «Акционерная нефтяная компания «Башнефть» «Башнефть-Уфанефтехим» (Филиал ПАО АНК «Башнефть» «Башнефть-Уфанефтехим»)
ИНН 0274051582
Адрес: 450045, Республика Башкортостан, г. Уфа, г. Уфа-45
Телефон: +7 (347) 261-61-61
E-mail: info_bn@bashneft.ru
Web-сайт: www.bashneft.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуар РВС-5000 представляет собой стальную вертикальную конструкцию цилиндрической формы с днищем и стационарной крышей без понтона.
Резервуары РВСП-5000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и алюминиевым понтоном.
Тип резервуаров - стальные вертикальные цилиндрические. Цилиндрическая стенка резервуаров состоит из цельносварных поясов рулонной сборки.
Резервуары оборудованы необходимым количеством технологических штуцеров, штуцеров для монтажа приборов КиП, вентиляционными патрубками, системой тушения пожара, молниезащитой, защитой от статического электричества, монтажным люком на крыше резервуара, шахтной лестницей, а также двумя люками-лазами в I и одним - в III поясах стенки. Для эксплуатации люка-лаза в III поясе стенки резервуара предусмотрена площадка с вертикальной стремянкой.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Основные конструкции резервуаров выполнены из углеродистой горячекатаной стали (ГОСТ 380-50) марки Ст.3. Тип размещения - наземный. Фундамент резервуаров РВСП-5000 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории Филиала ПАО АНК «Башнефть» «Башнефть-Уфанефтехим», по адресу: 450045, Россия, Республика Башкортостан, г. Уфа-45.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000 № 700, РВСП-5000 №№ 702, 703, 704, 706, 707 представлен на рисунках 1-6.
Рисунок 1 - Общий вид резервуара РВС-5000 № 700
Рисунок 2 - Общий вид резервуара РВСП-5000 № 702

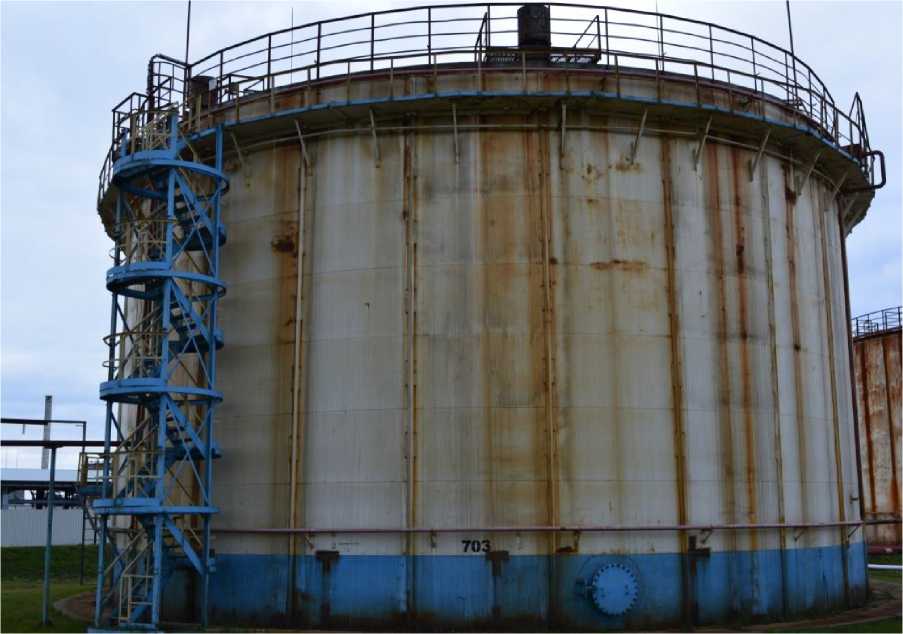

Рисунок 3 - Общий вид резервуара РВСП-5000 № 703
Рисунок 4 - Общий вид резервуара РВСП-5000 № 704
Рисунок 5 - Общий вид резервуара РВСП-5000 № 706
Рисунок 6 - Общий вид резервуара РВСП-5000 № 707
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-5000, РВСП-5000 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
Наименование характеристики |
Значения |
Тип резервуара |
РВС-5000 РВСП-5000 |
Номинальная вместимость, м3 |
5000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
±0,10 |
Условия эксплуатации:
|
от -40 до +40 от 84 до 106,7 98 |
