Номер по Госреестру СИ: 74474-19
74474-19 Приборы для исследования амплитудно-частотных характеристик
(Х1-54)
Назначение средства измерений:
Приборы для исследования амплитудно-частотных характеристик Х1-54 предназначены для наблюдений и измерений амплитудно-частотных характеристик (АЧХ) радиоустройств с цифровым отсчетом измеряемых величин и воспроизведением АЧХ на экране осциллографического индикатора.
Внешний вид.
Приборы для исследования амплитудно-частотных характеристик
Рисунок № 1
Внешний вид.
Приборы для исследования амплитудно-частотных характеристик
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов для исследования амплитудно-частотных характеристик Х1-54 методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для исследования амплитудно-частотных характеристик Х1-54
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация Акционерного общества «Курский завод «Маяк»
Поверка
Поверкаосуществляется по документу РТ-МП-5708-441-2018 «ГСИ. Приборы для исследования амплитудно-частотных характеристик Х1-54. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25 декабря 2018 года.
Основные средства поверки:
-
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- приемник измерительный R&S FSMR50 (регистрационный номер в Федеральном информационном фонде 50678-12);
-
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
-
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
-
- калибратор многофункциональный Fluke 5522А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Курский завод «Маяк» (АО «Курский завод «Маяк») ИНН 4632154549
Адрес: 305016, город Курск, улица 50 лет Октября, 8
Телефон: +7 (4712) 52-96-44
Факс: +7 (4712) 52-96-44
Web-сайт: http://kursk-mayak.ru
E-mail: info@kursk-mayak.ru
Заявитель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Телефон: +7 (495) 788-44-44
Факс: +7 (495) 788-44-42
Web-сайт: www.ostec-group.ru
E-mail: info@ostec-group.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип работы прибора для исследования амплитудно-частотных характеристик Х1-54 основан на измерении амплитуды зондирующего сигнала изменяющейся частоты, прошедшего через исследуемое устройство. В приборе используются два метода преобразования высокочастотного сигнала, несущего информацию об амплитудных параметрах исследуемой цепи: метод гетеродинного преобразования сигнала и широкополосное амплитудное детектирование.
Обработка преобразованного измерительного сигнала, а также управление процессом измерения и всеми режимами работы прибора осуществляются по командам встроенного в индикатор микропроцессорного устройства (МП).
После включения прибора и установки необходимого диапазона качания и режимов работы МП проводит частотную калибровку прибора, в течение которой осуществляется расчет точек на основе данных, получаемых с частотомера, и проводится перестройка частоты в заданных пределах измерений. После частотной калибровки по команде с МП устанавливается верхняя частота выбранного диапазона и величина необходимой временной задержки, в течение которой по командам с МП, поступающим в управляемые усилители измерительных каналов, и по данным аналого-цифрового преобразователя (АЦП) и частотомера определяются частота и амплитуда измеряемого сигнала.
Результаты измерений в данной точке поступают в оперативное запоминающее устройство (ОЗУ) МП, обрабатываются и выводятся на экран электронно-лучевой трубки. После окончания измерения в одной точке по команде с МП устанавливается частота следующей из 512 точек и процесс измерения повторяется.
Конструктивно приборы для исследования амплитудно-частотных характеристик Х1-54 выполнены в виде двух блоков - генератора качающейся частоты (ГКЧ) и индикатора.

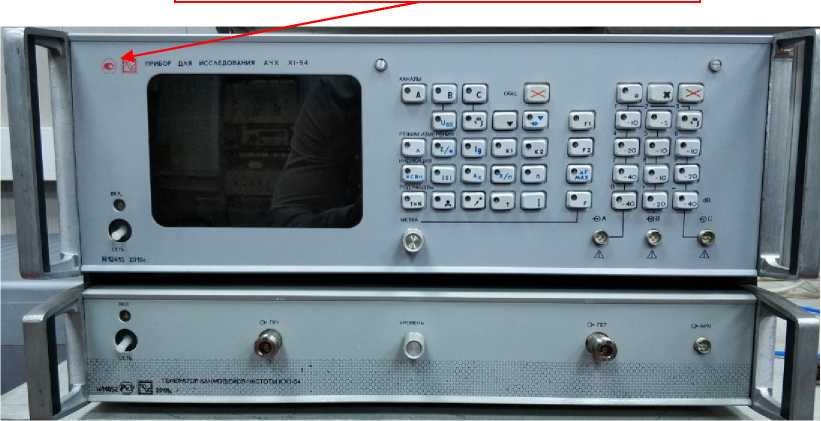

Общий вид прибора для исследования амплитудно-частотных характеристик Х1-54 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
* «МеЖ да
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A)
Рисунок 1 - Общий вид средства измерений
Программное обеспечение отсутствует.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Прибор для исследования амплитудночастотных характеристик Х1-54 в составе: |
1.400.276 | |
Индикатор |
2.043.059 |
1 шт. |
Г енератор качающейся частоты |
3.261.024 |
1 шт. |
Комплект ЗИП |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-5708-441-2018 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
1 |
2 | |
Диапазон рабочих частот, МГц |
I поддиапазон |
от 0,1 до 5,7 |
II поддиапазон |
от 5,6 до 150 | |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±(3-10’3-F) |
Продолжение таблицы 1
Минимальная полоса качания, кГц |
I поддиапазон |
в диапазоне частот от 0,1 до 1,5 МГц включ. |
1,5 | |
в диапазоне частот св. 1,5 до 5,7 МГц |
15 | |||
II поддиапазон |
в диапазоне частот от 5,6 до 15 МГц включ. |
15 | ||
в диапазоне частот св. 15 до 150 МГц |
150 | |||
Максимальная полоса качания, МГц |
I поддиапазон |
5,6 | ||
II поддиапазон |
144,4 | |||
Величина выходной мощности генератора качающейся частоты (ГКЧ), мВт, не менее |
1 | |||
Пределы регулировки выходного напряжения ГКЧ, дБ |
от 0 до 50 | |||
Пределы допускаемой абсолютной погрешности установки ослабления выходного напряжения ГКЧ, дБ |
±(0,5+0,04^ Агкч) | |||
Неравномерность уровня выходной мощности ГКЧ в диапазоне частот от 0,1 до 150 МГц, дБ, не более |
±1,5 | |||
Уровень паразитных составляющих выходного сигнала ГКЧ, дБ, не более |
-20 | |||
Неравномерность собственной АЧХ, дБ, не более |
±0,4 | |||
Диапазон измерений относительной амплитуды, дБ, не менее |
для гетеродинного способа преобразования |
120 | ||
для широкополосного амплитудного детектирования |
80 | |||
Пределы допускаемой абсолютной погрешности измерений относительной амплитуды Ах, дБ |
в линейном масштабе в динамическом диапазоне от 0 до 20 дБ |
±(0,4+0,05^ Ах) | ||
в логарифмическом масштабе в динамическом диапазоне от 20 до 70 дБ при гетеродинном преобразовании |
±1,5 | |||
в логарифмическом масштабе в динамическом диапазоне от 20 до 30 дБ при широкополосном детектировании |
±1,5 | |||
Пределы допускаемой абсолютной погрешности измерений входного напряжения Ux в режиме усилителя постоянного тока (УПТ), мВ |
±(0,04^Ux +3) |
где:
F - измеряемая частота, Гц;
Агкч -ослабление выходного напряжения ГКЧ, дБ; Ах - значение относительной амплитуды, дБ;
Ux - значение входного напряжения, мВ.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |
Напряжение питания от сети переменного тока частотой |
50 Гц, В |
от 198 до 242 |
Потребляемая мощность, В • А, не более |
320 | |
Г абаритные размеры (ширина х глубина х высота), мм, |
индикатор |
488x505x173 |
не более |
ГКЧ |
488x481x93 |
Масса (без опций и аксессуаров), кг, не более |
индикатор |
22 |
ГКЧ |
14 | |
Рабочие условия эксплуатации:
|
от +15 до +25 80 | |
Условия хранения и транспортирования:
|
от -55 до +40 98 |
