Номер по Госреестру СИ: 74252-19
74252-19 Весы электронные
(Defender)
Назначение средства измерений:
Весы электронные Defender (далее - весы) предназначены для измерений массы.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Внешний вид.
Весы электронные
Рисунок № 4
Внешний вид.
Весы электронные
Рисунок № 5
Внешний вид.
Весы электронные
Рисунок № 6
Внешний вид.
Весы электронные
Рисунок № 7
Внешний вид.
Весы электронные
Рисунок № 8
Внешний вид.
Весы электронные
Рисунок № 9
Внешний вид.
Весы электронные
Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и состоит из метрологически значимой и незначимой частей.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов или при переходе в соответствующий раздел меню весов согласно эксплуатационной документации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
1.ХХ* |
Цифровой идентификатор ПО |
- |
*«XX» - обозначение версии метрологически незначимой части ПО |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе весов и/или весоизмерительном приборе, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документеНормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным DefenderГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Поверка
Поверкаосуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов».
Основные средства поверки: гири, соответствующие классам точности F2, М1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на весы или свидетельство о поверке.
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499
Адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1, офис 6
Телефон: (495) 651-98-86, 621-92-11
Факс: (499) 272-22-74
Web-сайт: www.mt.com
E-mail: inforus@mt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается и измеренное значение массы выводится на дисплей весоизмерительного устройства.
Весы состоят из:
-
- грузоприемного устройства (далее - ГПУ). Грузоприемная платформа ГПУ, в зависимости от модификации, может опираться на один или четыре (напольное исполнение) датчика;
-
- прибора весоизмерительного (индикатор п.Т.2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т.2.2.5 ГОСТ OIML R 76-1-2011).
Весы могут быть оснащены интерфейсами RS-232C, RS-422/485, AC-реле, DC-реле, USB, Ethernet, TCP/IP для передачи данных на периферийные устройства, например принтер, вторичный дисплей, персональный компьютер.
Весы выпускаются в следующих исполнениях: D, DF и VE, отличающихся метрологическими характеристиками и габаритными размерами грузоприемной платформы.
Модификации весов исполнений D и DF имеют обозначение вида: [S][X][A][B]-[M]; исполнений VE: [S][A][B][X]-[M], где
S - условное обозначение исполнения весов: D; DF; VE;
X - условное обозначения типа индикатора: 24PE (T24PE); 31P (T31P); 32P (T32P); 51P (Т51Р); 52P (ТО52Р); 71P (T71P); 32XW (T32XW); 32M (Т32МЕ); 32М (T32MQ; 51XW (T51XW); 52XW (TD52XW); 61PW (TD61PW); 61XW (TD61XW); 71XW (T71XW); 72XW (T72XW); 82XW (T82XW);
A - обозначение максимальной нагрузки Max (Махг) весов, кг: 3; 6; 15; 30; 60; 150; 300; 600; 1500; 3000;
B - условное обозначение грузоприемной платформы:
-
- для весов исполнений D и DF: ER; EL; EX; EV; FR; FL; FX; FV; BR; BL; BX; VR; VL; VX; TX; BS; BR; BL; BLX; BX; QR1; HR1; QL2; HL2; HX2; QX2; WR3; WL4; WX4; RQDR1; RTDR1; RQDL2; RTDL2; RQDX2; RQDV3; RTDV3; RQDR5; RTDR5; RQDL5; RTDL5; RQDX5; WQDR5; WQDL5; WTDL5; WQDX5; WQDR6; WQDL7; WTDL7; WQDX7; WQDV8; WTDV8; KQS6; KQR6; KTL7; KTV8;
-
- для весов исполнения VE: P; R; L; S;
M - условное обозначение весов с европейского логистического центра (если присутствует).
Общий вид весов представлен на рисунке 1, приборов весоизмерительных - на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

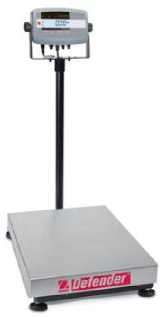

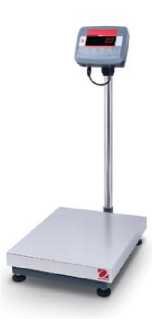

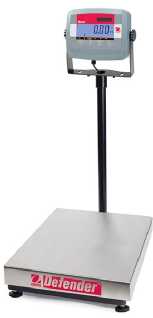

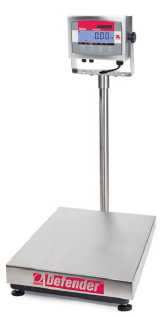

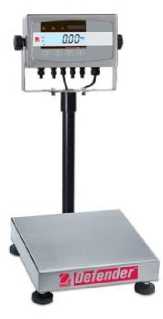

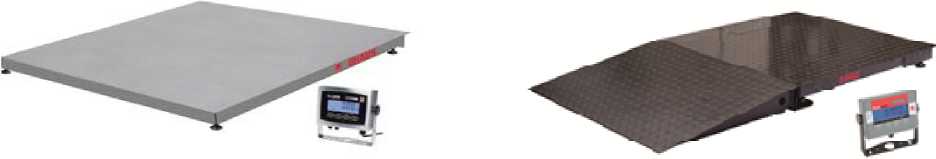

Рисунок 1 - Общий вид весов
T24PE
T32P
T31P
T32MC T32ME
T51P T51XW
T32XW
TD52XW
TD61PW
TD61XW
TD52P
T71XW
T72P
T72XW

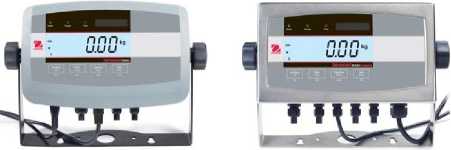

Рисунок 2 - Общий вид приборов весоизмерительных
T32XW, T32ME, T32MC, T51XW, TD52XW, TD61XW, T71XW, T72XW, T82XW
7 | |||
e | |||
Й |
© © | ||
1 2
или
T24PE, T31P, T32P, Т51Р, TD52P, TD61PW, T71P, T72P

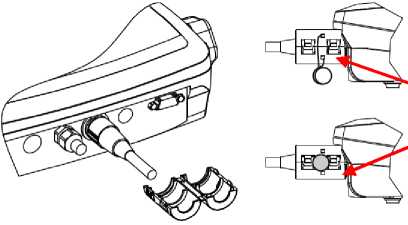

Пломбировка кабеля датчика

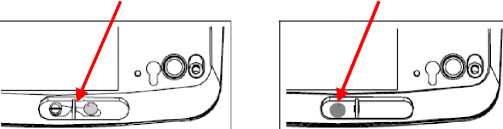

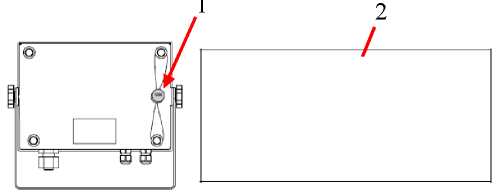

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1 - свинцовая или пластиковая пломба; 2 - пломба в виде разрушаемой наклейки)
Маркировочная табличка весов крепится клеевым способом на корпус весов (прибора весоизмерительного) и содержит следующую информацию (рисунок 3):
-
- класс точности: СШ);
-
- максимальная нагрузка: Max .... кг;
-
- минимальная нагрузка: Min .... кг;
-
- поверочный интервал: e =.. кг;
-
- диапазон температуры: -10 °С / 40 °С
-
- торговая марка изготовителя и/или его полное наименование;
-
- обозначение типа весов;
-
- модификация весов;
-
- знак утверждения типа весов;
-
- серийный номер весов.
Model T31P 10 ’С .'40 °C ЗА 1443110 - -
llem:D31P150BL Max 150 kg d = 0 02 kg U07 (jiT) (_
SIN : В727329761 Min 0.4 kg e= 0 .02 kg
Manufactured by OHAUS CORPORATION Assembled in China
Рисунок 4 - Общий вид маркировочной таблички
Класс точности весов по ГОСТ OIML R 76-1-2011 III (средний)
Диапазон уравновешивания тары однодиапазонных весов 100 % Max
Диапазон уравновешивания тары многодиапазонных весов 100 % Max2
Модификации весов, максимальная нагрузка Мах (Maxr), поверочный интервал e, число поверочных интервалов n, действительная цена деления шкалы d (di) приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики однодиапазонных весов
Обозначение модификации |
Мах, кг |
e = d, кг |
n |
D[X]3[B]-[M] |
3 |
0,0005 |
6000 |
3 |
0,001 |
3000 | |
D[X]6[B]-[M] |
6 |
0,001 |
6000 |
6 |
0,002 |
3000 | |
D[X]15[B]-[M] |
15 |
0,002 |
7500 |
15 |
0,005 |
3000 | |
D[X]30[B]-[M] |
30 |
0,005 |
6000 |
30 |
0,01 |
3000 | |
D[X]60[B]-[M] |
60 |
0,01 |
6000 |
60 |
0,02 |
3000 | |
D[X]150[B]-[M] |
150 |
0,02 |
7500 |
150 |
0,05 |
3000 | |
D[X]300[B]-[M] |
300 |
0,05 |
6000 |
300 |
0,1 |
3000 | |
D[X]600[B]-[M] |
600 |
0,2 |
3000 |
600 |
0,1 |
6000 | |
DF[X]1500[B]-[M] VE1500[B][X]-[M] |
1500 |
0,2 |
7500 |
1500 |
0,5 |
3000 | |
DF[X]3000[B]-[M] VE3000[B][x]-[M] |
3000 |
0,5 |
6000 |
3000 |
1 |
3000 |
Таблица 3 - Метрологические характеристики многодиапазонных весов (условное обозначение [X] может принимать значения 52P или 52XW)
Обозначение модификации |
Диапазон взвешивания |
Мах (Maxr), кг |
e = d, кг |
n |
D[X]6[B]-[M] |
W1 |
3 |
0,001 |
3000 |
W2 |
6 |
0,002 |
3000 | |
D[X]15[B]-[M] |
W1 |
6 |
0,002 |
3000 |
W2 |
15 |
0,005 |
3000 | |
D[X]30[B]-[M] |
W1 |
15 |
0,005 |
3000 |
W2 |
30 |
0,01 |
3000 | |
D[X]60[B]-[M] |
W1 |
30 |
0,01 |
3000 |
W2 |
60 |
0,02 |
3000 | |
D[X]150[B]-[M] |
W1 |
60 |
0,02 |
3000 |
W2 |
150 |
0,05 |
3000 | |
D[X]300[B]-[M] |
W1 |
150 |
0,05 |
3000 |
W2 |
300 |
0,1 |
3000 | |
D[X]600[B]-[M] |
W1 |
300 |
0,1 |
3000 |
W2 |
600 |
0,2 |
3000 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, °С |
от -10 до +40 |
Параметры электрического питания: - от сети переменного тока: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 49 до 51 |
- от сети постоянного тока (аккумуляторные батареи): - напряжение, В |
24 |
Габаритные размеры (ширина/длина/высота) грузоприемной платформы ГПУ, мм, не более: ER, FR |
300/350/103 |
EL, FL |
400/500/115 |
EX, FX |
500/600/145 |
EV, FV |
600/800/170 |
TX |
508/710/175 |
BR, VR |
355/305/123 |
BL, VL |
550/420/136 |
BX, VX |
650/500/143 |
BS |
800/800/110 |
BR |
1000/1000/110 |
BL |
1200/1200/110 |
BLX |
1200/1500/110 |
BX |
1500/1500/110 |
P |
1260/840/100 |
S |
1000/1000/100 |
R |
1250/1250/100 |
L |
1500/1500/100 |
KQS6 |
254 x 254/95 |
QR1, WR3, RQDR1, RQDR5, WQDR5, WQDR6, KQR6 |
305/305/95 |
HR1, RTDR1, RTDR5 |
355/305/95 |
QL2, WL4 |
457/457/115 |
RQDL2, RQDL5, WQDL5, WQDL7 |
400/400/115 |
Продолжение таблицы 4
RTDL2, RTDL5, WTDL5, WTDL7, KTL7 RQDX2, RQDX5, WQDX5, WQDX7 HL2 HX2 QX2, WX4, RQDV3, WQDV8 RTDV3, WTDV8, KTV8 |
400/500/115 500/500/115 500/400/105 550/420/125 610/610/137 600/800/170 |
