Номер по Госреестру СИ: 74182-19
74182-19 Весы неавтоматического действия
(Combics Complete Scales)
Назначение средства измерений:
Весы неавтоматического действия Combics Complete Scales (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Номер версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки) и модуль терминала (метрологически значимые функции -вывод данных на дисплей и передача на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для ПО | |
взвешивающего модуля |
модуля терминала | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) |
не ниже 00-42-00 |
не ниже 01-61-00 |
Цифровой идентификатор |
- |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия Combics Complete Scales
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация фирмы «Minebea Intec Bovenden GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны четвертого разряда по ГОСТ 8.021-2015 - гири класса точности М1 по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель модуля терминала в соответствии с рисунками 1а-1в.
Изготовитель
Фирма «Minebea Intec Bovenden GmbH & Co. KG», ГерманияАдрес: Leinetal 2, 37120 Bovenden, Germany Телефон / факс: (925) 163-59-17
E-mail: main@minebea-intec.com
Web-сайт: https://www.minebea-intec.com
Заявитель
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «Минебеа Интек РУС» (ООО «Минебеа Интек РУС»)
ИНН 7840073134
Адрес: 196084, г. Санкт-Петербург, ул. Киевская, д.6, корп.1, литер Б, пом. 40-Н Телефон / факс: (812) 655-64-44
E-mail: russia@minebea-intec.com
Web-сайт: https://www.minebea-intec.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством установки по уровню (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
устройством уравновешивания тары (Т.2.7.4.1); устройством взвешивания тары (Т.2.7.4.2); устройством предварительного задания массы тары (Т.2.7.5).
Дополнительно весы оснащены следующими функциями:
-
- несбрасываемым счетчиком проведенных юстировок (4.1.2.4);
-
- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования. Опционально весы могут оснащаться следующими интерфейсами: RS485, RS422, аналоговый выход (0-20) мА, цифровые интерфейсы с оптической изоляцией, Profibus-DP, digital E|A, Ethernet TCP|IP, Modbus TCP.
Взвешивающие модули выпускаются одно- и многодиапазонными (Т.3.2.7), в разных модификациях, отличающихся метрологическими и техническими характеристиками 1-3, 1-6, 1-15, 1-30, 1-60, 4-60, 4-120, 1-150, 4-150, 4-300, 4-600, 4-1200, 4-1500, 4-3000.
Модули терминала выпускаются в трех модификациях, отличающихся исполнением дисплея, количеством клавиш управления, наличием прикладных программ, не связанных со взвешиванием.
Обозначение модели модуля терминала складывается из следующих позиций:
CAW X1, где
X1 -обозначение модификации весового терминала:
-
- 1 - жидкокристаллический дисплей, 6 клавиш, без прикладных программ;
-
- 2 - жидкокристаллический дисплей, 28 клавиш, прикладные программы;
-
- 3 - матричный графический дисплей, 28 клавиш, прикладные программы.
Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):
- подсчет числа объектов , имеющих примерно одну и ту же массу;
- суммирование;
- контрольное взвешивание;
- сортировка;
- усреднение;
- вычисление процентных соотношений и др .
Обозначение модели весов складывается из позиций: X1 X2 X3 - Х4 - Х5СЕ, где
X1 - модификация модуля терминала: CAW1, CAW2, CAW3;
X2 - обозначение материала, из которого выполнен взвешивающий модуль. Р -сталь с антикоррозийным покрытием, S - нержавеющая сталь;
X3 - модификация взвешивающего модуля (1-3, 1-6, 1-15, 1-30, 1-60, 4-60, 4-120,
1-150, 4 150, 4-300, 4-600, 4-1200, 4-1500, 4-3000.);
X4 - габаритные размеры взвешивающего модуля, приведенные в таблице 7;
X5 - вариант исполнения взвешивающего модуля. B - однодиапазонные,
N - двухдиапазонные, U - трехдиапазонные, R - однодиапазонные высокого разрешения;
СЕ - обозначение соответствия весов требованиям ГОСТ OIML R 76-1-2011.
Например, для весов CAW3 P 4-150GG-NCE, расшифровка обозначений: модуль терминала CAW3, материал взвешивающего модуля - сталь с антикоррозийным покрытием, модификация взвешивающего модуля 4-150, размер взвешивающего модуля 600х800 мм, вариант исполнения взвешивающего модуля - двухдиапазонный.
Общий вид весов представлен на рисунках 1а-1д.

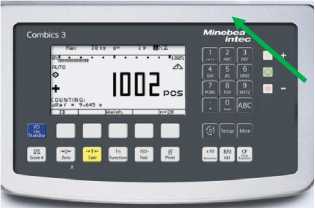

Рисунок 1в- модуль терминала
CAW3
Рисунок 1а - модуль терминала CAW1

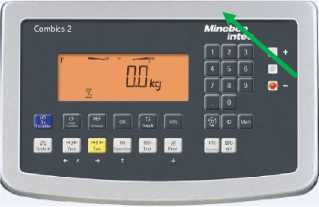

Рисунок 1б- модуль терминала
CAW2

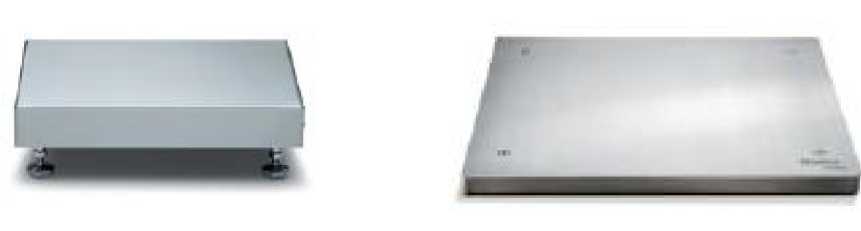

Рисунок 1г - взвешивающий модуль, с
Рисунок 1д - взвешивающий модуль, с
габаритными размерами: DC, ED, FE, GF, IG габаритными размерами: II, LI, LL, NL, NN, RN, RR, WR
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Идентификационные маркировки и защитные пломбы
Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы, расположенных на весах.
Схема нанесения идентификационных маркировок и защитных пломб на весы показана на рисунках 2а-2в.
Выбранный диапазон
MD
Для многодиапазонных весов

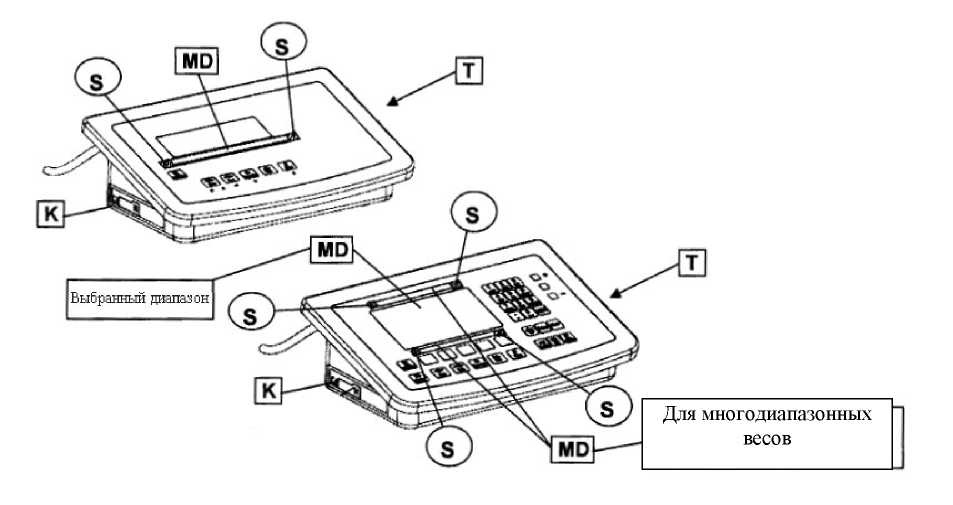

Рисунок 2а - Модуль терминала

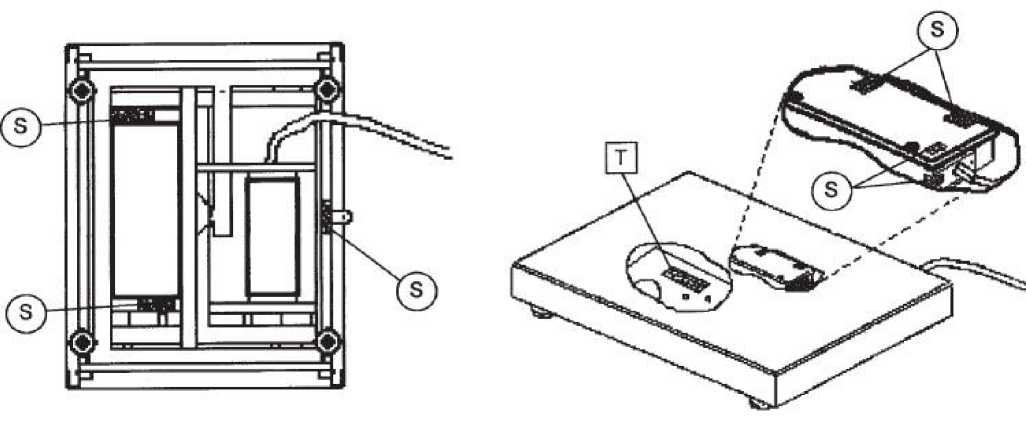

Рисунок 2б - Взвешивающий модуль

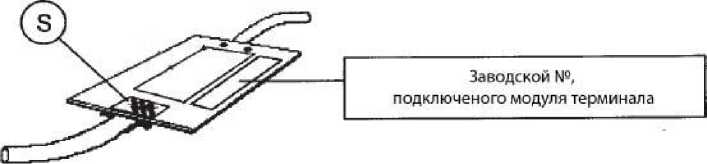

Рисунок 2в - Соединительный разъем между взвешивающим модулем и модулем терминала
На рисунках 2а-2в показаны следующие идентификационные маркировки и защитные пломбы:__
MD -табличка с метрологическими характеристиками: Min, Max, e. S | - защитная пломба
Т | - маркировочная табличка, со следующей информацией:
- название производителя;
-
- наименование модели;
-
- заводской номер;
- класс точности.
Таблица 2 - Метрологические характеристики однодиапазонных весов c высоким разрешением (с индексом -R)
Наименование характеристики |
Значение для весов модификации взвешивающего модуля | |||||
4-60 |
4-120 |
4-300 |
4-600 |
4-1200 |
4-3000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||||
Максимальная нагрузка Мах, кг |
60 |
120 |
300 |
600 |
1200 |
3000 |
Поверочный интервал, е, г |
10 |
20 |
50 |
100 |
200 |
500 |
Действительная цена деления d, г |
10 |
20 |
50 |
100 |
200 |
500 |
Число поверочных делений, n |
6000 | |||||
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 до 500 е включ. св. 500 е до 2000 е включ. св. 2000 е до Max включ. |
± 0,5 е (± 1 е) ± 1,0 е (± 2 е) ± 1,5 е (± 3 е) | |||||
Диапазон уравновешивания тары |
100 % Мах | |||||
Диапазон предварительного задания значения массы тары |
100 % Мах | |||||
Минимальная нагрузка Мт, г |
200 |
400 |
1000 |
2000 |
5000 |
10000 |
Наименование характеристики |
Значение для модификации взвешивающего модуля | |||||||||||
1-3 |
1-6 |
1-15 |
1-30 |
1-60 |
4-60 |
1-150 |
4-150 |
4-300 |
4-600 |
4-1500 |
4-3000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||||||||||
Максимальная нагрузка Мах, кг |
3 |
6 |
15 |
30 |
60 |
60 |
150 |
150 |
300 |
600 |
1500 |
3000 |
Поверочный интервал, е, г |
1 |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
1000 |
Действительная цена деления d, г |
1 |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
1000 |
Число поверочных делений, n |
3000 | |||||||||||
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 до 500 е включ. св. 500 е до 2000 е включ. св. 2000 е до Max включ. |
± 0,5 е (± 1 е) ± 1,0 е (± 2 е) ± 1,5 е (± 3 е) | |||||||||||
Диапазон уравновешивания тары |
100 % Мах | |||||||||||
Диапазон предварительного задания значения массы тары |
100 % Мах | |||||||||||
Минимальная нагрузка Мт, г |
20 |
40 |
100 |
200 |
400 |
400 |
1000 |
1000 |
2000 |
4000 |
10000 |
20000 |
Наименование характеристики |
Значение для модификации взвешивающего модуля | |||||||||||
1-3 |
1-6 |
1-15 |
1-30 |
1-60 4-60 1-150 |
4-150 |
4-300 |
4-600 |
4-1500 |
4-3000 | |||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | |||||||||||
Максимальная нагрузка Мах1, кг |
1,5 |
3 |
6 |
15 |
30 |
30 |
60 |
60 |
150 |
300 |
600 |
1500 |
Максимальная нагрузка Мах2, кг |
3 |
6 |
15 |
30 |
60 |
60 |
150 |
150 |
300 |
600 |
1500 |
3000 |
Поверочный интервал, ei, г |
0,5 |
1 |
2 |
5 |
10 |
10 |
20 |
20 |
50 |
100 |
200 |
500 |
Поверочный интервал, e2, г |
1 |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
100 |
Действительная цена деления di, г |
0,5 |
1 |
2 |
5 |
10 |
10 |
20 |
20 |
50 |
100 |
200 |
500 |
Действительная цена деления d2, г |
1 |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
100 |
Число поверочных делений, ni |
3000 | |||||||||||
Число поверочных делений, п2 |
3000 | |||||||||||
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 до 500 e включ. св. 500 e до 2000 е включ. св. 2000 е до Max включ. |
± 0,5 е (± 1 е) ± 1,0 е (± 2 е) ± 1,5 е (± 3 е) | |||||||||||
Диапазон уравновешивания тары |
100 % Мах2 | |||||||||||
Диапазон предварительного задания значения массы тары |
100 % Мах2 | |||||||||||
Минимальная нагрузка Мш{, г |
10 |
20 |
40 |
100 |
200 |
200 |
400 |
400 |
1000 |
2000 |
4000 |
10000 |
Минимальная нагрузка Мт2, г |
20 |
40 |
100 |
200 |
400 |
400 |
1000 |
1000 |
2000 |
4000 |
10000 |
20000 |
Наименование характеристики |
Значение для модификации взвешивающего модуля | ||||||||||
1-6 |
1-15 |
1-30 |
1-60 |
4-60 |
1-150 |
4-150 |
4-300 |
4-600 |
4-1500 |
4-3000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||||||||||
Максимальная нагрузка Мах1, кг |
1,5 |
3 |
6 |
15 |
15 |
30 |
30 |
60 |
150 |
300 |
600 |
Максимальная нагрузка Мах2, кг |
3 |
6 |
15 |
30 |
30 |
60 |
60 |
150 |
300 |
600 |
1500 |
Максимальная нагрузка Мах3, кг |
6 |
15 |
30 |
60 |
60 |
150 |
150 |
300 |
600 |
1500 |
3000 |
Поверочный интервал, ei, г |
0,5 |
1 |
2 |
5 |
5 |
10 |
10 |
20 |
50 |
100 |
200 |
Поверочный интервал, e2, г |
1 |
2 |
5 |
10 |
10 |
20 |
20 |
50 |
100 |
200 |
500 |
Поверочный интервал, e3, г |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
100 |
Действительная цена деления di, г |
0,5 |
1 |
2 |
5 |
5 |
10 |
10 |
20 |
50 |
100 |
200 |
Действительная цена деления d2, г |
1 |
2 |
5 |
10 |
10 |
20 |
20 |
50 |
100 |
200 |
500 |
Действительная цена деления d3, г |
2 |
5 |
10 |
20 |
20 |
50 |
50 |
100 |
200 |
500 |
100 |
Число поверочных делений, щ |
3000 | ||||||||||
Число поверочных делений, п2 |
3000 | ||||||||||
Число поверочных делений, п3 |
3000 | ||||||||||
Пределы допускаемой погрешности при | |||||||||||
первичной поверке (в эксплуатации) в | |||||||||||
интервалах нагрузки согласно 3.5.1 | |||||||||||
ГОСТ OIML R 76-1-2011 | |||||||||||
до 500 e включ. |
± 0,5 е (± 1 е) | ||||||||||
св. 500 e до 2000 е включ. |
± 1,0 е (± 2 е) | ||||||||||
св. 2000 е до Max включ. |
± 1,5 е (± 3 е) | ||||||||||
Диапазон уравновешивания тары |
100 % Мах3 | ||||||||||
Диапазон предварительного задания значения | |||||||||||
массы тары |
100 % Мах3 | ||||||||||
Минимальная нагрузка Мш3, г |
10 |
20 |
40 |
100 |
100 |
200 |
200 |
400 |
1000 |
2000 |
4000 |
Минимальная нагрузка Мт2, г |
20 |
40 |
100 |
200 |
200 |
400 |
400 |
1000 |
2000 |
4000 |
10000 |
Минимальная нагрузка Мш3, г |
40 |
100 |
200 |
400 |
400 |
1000 |
1000 |
2000 |
4000 |
10000 |
20000 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значения |
Условия эксплуатации, °С температура (согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от -10 до +40 |
Параметры источника питания: напряжение переменного тока, В частота переменного тока, Гц |
от 100 до 240 50/60 |
Таблица 7 - Габаритные размеры и масса взвешивающего модуля для модификаций весов
Обозначение |
DC |
ED |
FE |
GF |
IG |
II |
LI |
LL |
NL |
NN |
RN |
RR |
WR |
Длина, мм |
300 |
400 |
500 |
650 |
800 |
800 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
2000 |
Ширина, мм |
240 |
300 |
400 |
500 |
600 |
800 |
800 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
Масса, кг |
4,5 |
8,5 |
15 |
22 |
28 |
42 |
70 |
95 |
120 |
150 |
180 |
215 |
320 |
