41030-09 Плотномеры вибрационные
(Liquiphant М Density)
Назначение средства измерений:
Плотномеры вибрационные Liquiphant М Density (далее плотномеры) предназначены для измерений плотности жидкости в трубопроводе или в резервуаре.
Внешний вид.
Плотномеры вибрационные
Рисунок № 1
Внешний вид.
Плотномеры вибрационные
Рисунок № 2
Внешний вид.
Плотномеры вибрационные
Рисунок № 3
Внешний вид.
Плотномеры вибрационные
Рисунок № 4
Внешний вид.
Плотномеры вибрационные
Рисунок № 5
Внешний вид.
Плотномеры вибрационные
Рисунок № 6
Внешний вид.
Плотномеры вибрационные
Рисунок № 7
Внешний вид.
Плотномеры вибрационные
Рисунок № 8
Внешний вид.
Плотномеры вибрационные
Рисунок № 9
Общие сведения
Дата публикации -
Срок свидетельства - 01.04.2024
Номер записи -
ID в реестре СИ - 530454
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Liquiphant М FTL50, Liquiphant М Density FTL51B, Liquiphant М Density FTL51, Liquiphant М Density FTL50, Liquiphant T FTL260, Liquiphant M FTL 50, Liquiphant FTL62, Liquiphant FTL51B-BCA4BBFAA2CJ(150.0 mm)A1VCJ, Liquiphant FTL51B, FTL51C, -,
Производитель
Изготовитель - Фирма Endress+Hauser SE+Co.KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Статистика
Кол-во поверок - 58
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2021.05.12 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Плотномеры вибрационные Liquiphant М Density
№2717 от 2018.12.21 О переоформлении свидетельства об утверждении типа средства измерений № 35819 "Плотномеры вибрационные Liquiphant М Density" и внесении изменений в описание типа
№681 от 2019.04.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№1865 от 2022.07.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№52 от 2020.01.22 О внесении изменений в описание типа СИ расходомеров-счетчиков ультразвуковых Геликон РУЛ
№931 от 2020.05.18 О внесении изменений в описания типа и о переоформлении свидетельтсв об утверждении типа стандартных образцов
Наличие аналогов СИ: Плотномеры вибрационные (Liquiphant М Density)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма Endress+Hauser SE+Co.KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
41030-09 01.04.2024 |
Плотномеры вибрационные, Liquiphant М Density Фирма Endress+Hauser SE+Co.KG (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82129-21 07.07.2026 |
Комплексы радиоизотопные измерений уровня и плотности, Gammapilot FMG50 Фирма Endress+Hauser SE+Co.KG (ГЕРМАНИЯ ) |
ОТ МП |
3 года. |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Плотномеры вибрационные (Liquiphant М Density)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 13 | 2 | 11 | 0 | 9 | 2 | 7 | |||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 12 | 0 | 7 | 0 | 8 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 32 | 32 | 7 | 25 | 0 | 32 | 7 | 25 |
Стоимость поверки Плотномеры вибрационные (Liquiphant М Density)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Липецкий ЦСМ Липецкая область |
3690 | 5338 |
|
ФБУ Липецкий ЦСМ Липецкая область |
5288 | 5338 |
|
ФБУ Коми ЦСМ Республика Коми |
7036 | 5338 |
Программное обеспечение
Программное обеспечение (ПО) плотномеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики плотномера.
Идентификационные данные программного обеспечения плотномера представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Liquiphant Density |
|
Номер версии (идентификационный номер) ПО |
не ниже V01.yy.zz |
|
Цифровой идентификатор ПО |
не отображается |
В соответствии с Р 50.2.077-2014 программное обеспечение плотномеров вибрационных Liquiphant М Density защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты «Высокий».
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации в разделе «Принцип действия и архитектура системы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к плотномерам вибрационным Liquiphant М DensityПриказ Росстандарта от 1 ноября 2019 г. №2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Техническая документация фирмы.
Изготовитель
Фирма Endress+Hauser SE+Co.KG, ГерманияАдрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0
Факс: +49 7622 28 14 38
E-mail: info.pcm@endress.com
Производственные площадки:
Endress+Hauser SE+Co.KG, Германия
Адрес: Hauptstrasse 1, 79689 Maulburg, Germany
Тел.: +49 7622 28 0
Факс: +49 7622 28 14 38
Endress+Hauser (Suzhou) Automation Instrumentation Co. Ltd., Китай Адрес: 491 Su-Hong-Zhong-Lu, China - Singapore Industrial Park, Suzhou, Jiangsu Province, China Тел.: +86 512 6258 9638
Факс: +86 512 6275 1053
Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия
Адрес: M-192, Waluj MIDC, Aurangabad Maharashtra 431 136, India
Тел.: +91 240 256 3800
Испытательный центр
Федеральное государственное бюджетное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Плотномер конструктивно состоит из вибрационного датчика Liquiphant M и/или Liquiphant и электронного преобразователя FML621.
Принцип измерений - вибрационный: частота колебаний чувствительного элемента датчика, погруженного в жидкость, функционально связана с плотностью жидкости.
В зависимости от применения вибрационные датчики имеют несколько исполнений:
Liquiphant M:
-
- FTL50 - стандартное, FTL50Н - гигиеническое;
-
- FTL51 - с удлинительной трубкой, FTL51Н - гигиеническое; FTL51C - с антикоррозионным покрытием чувствительного элемента;
Liquiphant:
-
- FTL51B - стандартное или с удлинительной трубкой;
-
- FTL62 - c антикоррозионным покрытием чувствительного элемента.
FML621 в зависимости от исполнения рассчитан для подключения от одного до пяти вибрационных датчиков Liquiphant М и/или Liquiphant, температуры и давления.
В зависимости от применения вибрационный датчик может монтироваться на стенке резервуара, на трубопроводе или в выносной камере (байпасе). При необходимости выносная камера может поставляться в комплекте с плотномером.
Настройка плотномера может осуществляться с панели управления электронного преобразователя или через интерфейс цифровой коммуникации (HART, RS232, RS485, Profibus-DP, Foundation Fieldbus, Ethernet, Profinet).
Измерительная информация может передаваться в виде аналогового и/или импульсно-частотного сигнала в устройство индикации и регистрации и/или может быть считана с дисплея электронного преобразователя.
В плотномере имеется возможность при введении пользователем в память электронного преобразователя таблиц зависимости плотности от температуры и/или таблиц зависимости концентрации от плотности, температуры при подключении датчика температуры:
-
- приведения измеренного значения плотности к нормальным условиям;
-
- вычисления концентрации двухкомпонентных жидкостей (например, водноспиртовых растворов, водных растворов кислот, щелочей и т.п.).
Плотномер имеет функции самодиагностики и индикации неисправностей.
Плотномеры выпускаются в обычном или взрывозащищенном исполнениях 1ExdIICT6(T5, Т4, Т3), 1ExiaIICT6(T5, Т4, Т3).
Внешний вид вибрационных плотномеров приведен на рисунке 1.
FTL50
FTL51C

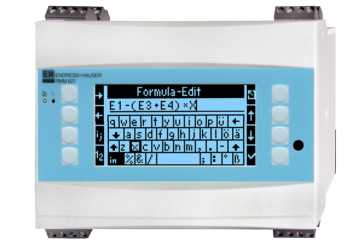

Преобразователь FML621
