Сведения о средстве измерений: 73087-18 Система видеоизмерительная

Номер по Госреестру СИ: 73087-18
73087-18 Система видеоизмерительная
(Galileo Standart MVR 300)

Назначение средства измерений:
Система видеоизмерительная Galileo Standart MVR 300 (далее - система) предназначена для измерений линейных размеров деталей.

сертификация программного обеспечения

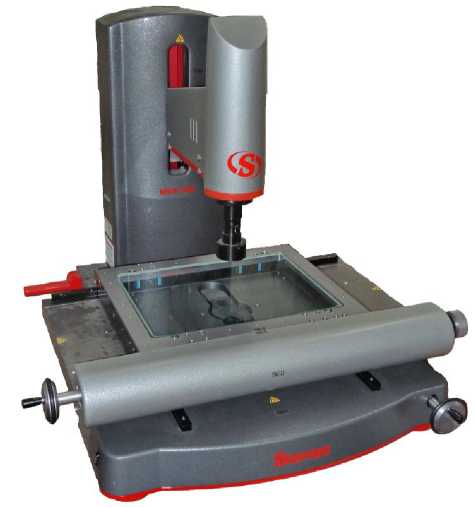

Внешний вид. Система видеоизмерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система видеоизмерительная
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530307
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "The L.S. Starrett Company Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2406 от 2018.11.21 Об утверждении типов средств измерений

Наличие аналогов СИ: Система видеоизмерительная (Galileo Standart MVR 300)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73087-18 Система видеоизмерительная (Galileo Standart MVR 300)
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
68958-17 Системы видеоизмерительные (NORGAU)
Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва)
73087-18 Система видеоизмерительная (Galileo Standart MVR 300)
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
71098-18 Системы анализа микроструктуры объектов (AXALIT)
Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург)
73087-18 Система видеоизмерительная (Galileo Standart MVR 300)
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
78908-20 Системы видеоизмерительные (NORGAU)
ООО "Норгау Руссланд" (РОССИЯ г.Москва)

Все средства измерений ООО "Норгау Руссланд"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58509-14
15.07.2024
Проекторы измерительные, HE400, HB400, HD400, HDV300, HDV400, VB400, VF600, HF600, HS600, HF750, HS750, HS1000
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
59383-14
13.11.2024
Видеосистемы измерительные, Galileo Standart
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
73087-18

Система видеоизмерительная, Galileo Standart MVR 300
Фирма "The L.S. Starrett Company Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Системы видеоизмерительные (NORGAU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы видеоизмерительные (NORGAU)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Система оснащена программным обеспечением (ПО) «MetLogix M3».

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.

Защита программного обеспечения   систем соответствует уровню «высокий» в

соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО системы

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MetLogix M3

Номер версии (идентификационный номер) ПО

v 2.10.03

Цифровой идентификатор ПО

-

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом


Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системе видеоизмерительной Galileo Standart MVR 300

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 -10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация The L.S. Starrett Company LtD

Поверка

Поверка

осуществляется по документу МП № 203-22-2018 «Система видеоизмерительная Galileo Standart MVR 300. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 мая 2018 г.

Основные средства поверки:

  • - меры длины штриховые (стеклянные) 3-го разряда по ГОСТ Р 8.763-2011;

  • - меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.


Изготовитель


The L.S. Starrett Company LtD, Великобритания
Адрес: Jedburgh TD8 6LR - Scotland
Тел., факс: +4401835863501; +4401835863018
E-mail: mfo@stairett.co.uk
Web-сайт: www.starrett-precision.co.uk

Заявитель


Закрытое акционерное общество научно-производственная фирма «Уран»
(ЗАО НПФ «Уран»)
ИНН 7805269568
Адрес: 198099, г. Санкт-Петербург, ул. Промышленная, 5
Тел.(факс): +7 (812)335-09-75; +7 (812)335-09-76
E-mail: info@uran-spb.ru
Web-сайт: www.uran-spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Принцип работы системы основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока с последующей обработкой данных в ПО.

Система состоит из двух основных модулей: видеомикроскопа и контроллера, оснащенного цветным дисплеем. Видеомикроскоп состоит из основания, на котором закреплен узел подвижного координатного измерительного стола. К основанию видеомикроскопа крепится стойка с блоком оптики и цветной видеокамерой, органы управления освещением и увеличением. Благодаря устройству оптической системы рассматриваемый предмет наблюдается на экране монитора в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.

Перемещения координатного измерительного стола по осям X, Y осуществляется при помощи маховичков быстрого и медленного перемещения.

Прецизионная стойка из литого алюминия поддерживает оптический датчик, который содержит оптику с переменным фокусным расстоянием 6,5:1, цветную CCD видеокамеру и кольцевую подсветку.

Перемещение по оси Z по высоте используется для установки увеличения и высоты оптики. Маховичок управления оси Z поддерживает быстрое и медленное перемещение.

Внешний вид системы приведен на рисунке 1.

Пломбирование системы от несанкционированного доступа не предусмотрено.

Внешний вид. Системы видеоизмерительные (NORGAU), http://oei-analitika.ru

Рисунок 1 - Внешний вид системы


Таблица 4 -

Наименование

Обозначение

Количество

Система видеоизмерительная

Galileo Standart MVR 300

1 шт.

Компьютер с ПО

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП № 203-22-2018

1 экз.


Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

Диапазон измерений, мм

- по оси X

От 0 до 300

- по оси Y

От 0 до 200

- по оси Z

От 0 до 200

Пределы допускаемой абсолютной погрешности измерений по осям Х и Y, мкм, где L - измеряемая длина в мм

±(3,5+5-L/1000)*

Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм, где L - измеряемая длина в мм

±(25+5-L/1000) *

Разрешение измерительных шкал, мкм

0,5

Примечание: * при увеличении объектива 4,5 крат.

Таблица 3 - Основные технические характеристики системы

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Гц

55±5

Условия эксплуатации:

- нормальная область значений

температуры, °С

от +15 до +25

- относительная влажность, %

от 30 до 60

Максимальная нагрузка в середине

18

стола, кг, не более

Масса, кг, не более

113

Габаритные размеры, мм, не более

- длина

600

- ширина

790

- высота

890
