Номер по Госреестру СИ: 73232-18
73232-18 Весы неавтоматического действия специальные
(IND560)
Назначение средства измерений:
Весы неавтоматического действия специальные IND560 (далее - весы) предназначены для измерения массы при статическом взвешивании.

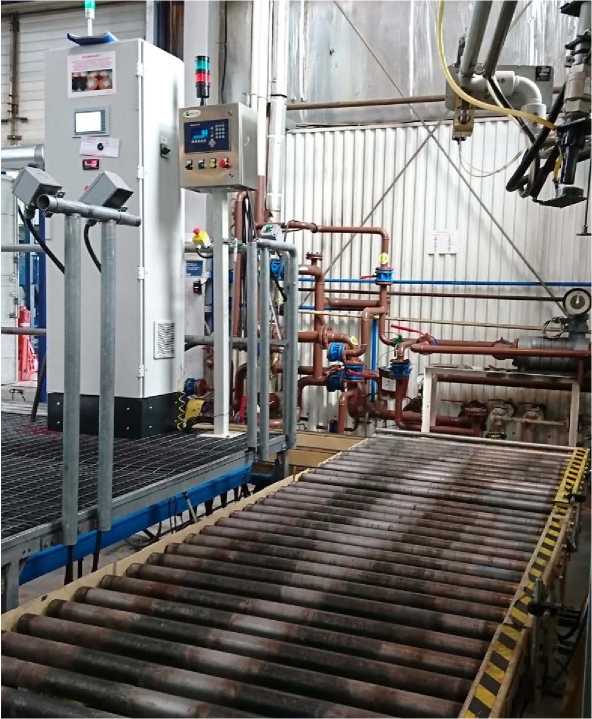

Внешний вид.
Весы неавтоматического действия специальные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530174
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Весы неавтоматического действия специальные IND560, IND560,
Производитель
Изготовитель - Фирма "Mettler-Toledo Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2429 от 2018.11.22 Об утверждении типов средств измерений
Наличие аналогов СИ: Весы неавтоматического действия специальные (IND560)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Mettler-Toledo Inc."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
14818-00 01.10.2005 |
Весы автомобильные, 7560 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14818-05 01.01.2011 |
Весы автомобильные, 7560 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14818-09 01.01.2015 |
Весы автомобильные, 7560 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
14818-95 01.09.2000 |
Весы автомобильные, 7560 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14819-00 01.10.2005 |
Весы вагонные, 7260 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14819-06 01.03.2011 |
Весы вагонные, 7260 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14819-95 01.09.2000 |
Весы вагонные, 7260 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
14820-95 01.09.2000 |
Устройства весоизмерительные, 0957, 0958, 0978, 760DC Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15089-96 01.02.2001 |
Весы платформенные, Spider Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15622-96 01.10.2001 |
Весы платформенные, ULTRARES Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15623-96 01.10.2001 |
Весы платформенные, Spider 2185 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15624-01 01.04.2006 |
Весы платформенные, Vertex Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15624-06 01.05.2011 |
Весы платформенные, Vertex Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15624-96 01.10.2001 |
Весы платформенные, VERTEX Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15625-01 01.05.2006 |
Весы монорельсовые, 0991 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15625-96 01.10.2001 |
Весы монорельсовые, 0991-MONORAIL Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15626-01 01.04.2006 |
Весы монорельсовые, 0990 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15626-96 01.10.2001 |
Весы монорельсовые, 0990-MASSTRON Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15627-96 01.10.2001 |
Весы платформенные, 2888-DECKMATE Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15628-01 01.04.2006 |
Весы платформенные, MG4500-LIFTMATE Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15628-96 01.10.2001 |
Весы платформенные, MG4500-LIFTMATE Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15629-96 01.10.2001 |
Весы настольные, PG8000 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
15712-96 01.11.2001 |
Дозаторы весовые дискретного действия, 9102, 9127 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16143-97 01.05.2002 |
Весы, 8460 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16144-97 01.05.2002 |
Весы, 8450 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16145-01 01.04.2006 |
Весы платформенные, 8217 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16145-97 01.05.2002 |
Весы, 8217 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16146-97 01.05.2002 |
Весы, PS60 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
16147-97 01.05.2002 |
Весы, TrimWeigh Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17777-98 |
Весы электронные, College-B Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
17863-98 |
Весы бункерные, Flexmount мод. 0958 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
20431-00 01.11.2005 |
Устройства весоизмерительные, 760DC Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
20431-04 01.01.2010 |
Устройства весоизмерительные, 760DC Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
20431-08 01.07.2013 |
Устройства весоизмерительные, 760DC Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
20432-00 01.11.2005 |
Устройства весоизмерительные, 0957/0958 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
20432-06 01.06.2011 |
Устройства весоизмерительные, 0958, Flexmount, Flexmount HD, Centerlign Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
20992-01 01.04.2006 |
Устройства весоизмерительные, 0978 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
21203-01 01.05.2006 |
Устройства весоизмерительные, VLM Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
21204-01 01.05.2006 |
Устройства весоизмерительные, 0972 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
21204-08 01.04.2013 |
Устройства весоизмерительные, 0972 Ultramount Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
21295-01 01.06.2006 |
Весы платформенные, HD Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
25718-03 |
Весы платформенные, 0958 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
42012-09 01.01.2015 |
Весы автомобильные для статического взвешивания, 7560S Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43861-10 01.04.2015 |
Весы вагонные, 7260 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
43901-10 01.04.2015 |
Весы вагонные для статического взвешивания, 7260S Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
50328-12 29.06.2017 |
Весы платформенные, 2158 Vertex Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
70222-18 24.01.2023 |
Весы платформенные, 2158 Vertex Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
73232-18 |
Весы неавтоматического действия специальные, IND560 Фирма "Mettler-Toledo Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Весы неавтоматического действия специальные (IND560)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Весы неавтоматического действия специальные (IND560)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Тест-С.-Петербург Санкт-Петербург |
2873 | 2273 |
ФБУ Челябинский ЦСМ Челябинская область |
1672 | 2273 |
Программное обеспечение
Система управления оснащена встроенным программным обеспечением (далее - ПО). Идентификационное наименование ПО и номер версии высвечивается при включении системы управления. Идентификационные данные ПО приведены в таблице 1.
Основные функции ПО: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы, вывод данных на экран и передача на внешние устройства.
ПО заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления ПО в процессе эксплуатации не предусмотрено.
ПО позволяет работать в двух режимах: «режим администратора», в котором доступно задание параметров работы и «режим пользователя», не допускающий изменений. По умолчанию устанавливается «режим пользователя». При переходе в «режим администратора» ПО запрашивает пароль. Изменения технических характеристик и сервисных данных взвешивающего модуля невозможно.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
BOOT |
Номер версии ПО, не ниже |
V 1.0 181348 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия специальным IND560
ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация фирмы «Мettler-Тoledo Inc», США
Поверка
Поверкаосуществляется по документу МП 88-241-2018 «ГСИ. Весы неавтоматического действия специальные IND560. Методика поверки», утвержденному ФГУП «УНИИМ»
«11» октября 2018 г.
Основные средства поверки:
рабочие эталоны четвертого разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
Изготовитель
Фирма «Мettler-Тoledo Inc.», США
Адрес: Quality Manager - MTWT, P.O. Box 1705, Columbus, OH 43216, USA
Телефон: +614 438 4888, факс: +614 438 4888
Web -сайт: www.mt.com
Заявитель
Акционерное общество «Газпромнефть Московский Завод Смазочных Материалов» (АО «Газпромнефть МЗСМ»)
ИНН 5052012550
Адрес: 141191, Фрязино, ул. Озерная, 6а
Teлефон: +7 (495) 660-61-06
Web-сайт: www.gazpromneft-oil.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
Web-сайт: http://www.uniim.ru
Принцип действия весов основан на преобразовании деформации четырех упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого объекта в электрический сигнал с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы и формировании сигнала об окончании дозирования в систему управления дозирующего устройства.
Весы выпущены фирмой «МеШег-То^о Inc», США, соединены с полуавтоматическим дозирующим устройством розлива смазочных масел в бочки и кубы, установленным фирмой «AMC Ferrari S.r.l.», Италия.
Конструктивно весы представляют следующие модули, устанавливаемые на единую металлическую раму и соединенные системой обмена данных:
-
- измерительный модуль с грузоприемным устройством;
-
- два транспортных модуля (грузопередающие устройства для подачи, перемещения и отвода груза в полуавтоматическом режиме);
-
- системы управления.
Система управления размещена в распределительном шкафу, соединена с взвешивающим модулем кабелем связи, имеет жидкокристаллический дисплей, буквенноцифровую клавиатуру и панель с дополнительными функциональными клавишами.
Основные функции системы управления:
-
- проведение самотестирования (диагностики) весов, и ведение архива результатов самотестирования;
-
- управление заданием массы тары, нагрузки (разливаемой жидкости) и процессом налива;
-
- хранение и отображение технических характеристик основных узлов дозирующего устройства, в том числе весов.
Груз взвешивается в статическом режиме, грузоприемным устройством является платформа с установленными роликовыми направляющими.
Терминология в описании весов и дополнительных устройств, наименования метрологических характеристик приведены в соответствии с ГОСТ OIML R 76-1-2011.
Весы оснащены следующими дополнительными функциями:
-
- установки нуля:
-
- полуавтоматической установки нуля;
-
- первоначальной установки нуля;
-
- слежения за нулем;
-
- тарирования:
-
- уравновешивания тары;
-
- взвешивания тары.
памяти на 50 программ работы.
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов в партии;
- подсчет средней массы фасованного товара в партии;
- суммирование массы фасованного товара в партии;
- переключение массы нетто / брутто.
Информация с весов передается на внешние электронные устройства с помощью следующих интерфейсов: RS232, 4-20 мА, Ethernet.
Общий вид полуавтоматического дозирующего устройства со встроенными весами представлен на рисунке 1.
Рисунок 1 - Общий вид полуавтоматического дозирующего устройства со встроенными весами неавтоматического действия специальными IND 560
Пломбирование весов не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальная нагрузка (Max), кг |
1000 |
Минимальная нагрузка (Min), кг |
2 |
Действительная цена деления (d), кг |
0,1 |
Поверочный интервал (e), кг |
0,1 |
Число поверочных интервалов (n) |
10000 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки, кг, согласно 3.5.1 ГОСТ OIML R 76-1-2011 от 2 до 50 кг включ. св. 50 кг до 200 кг включ. св. 200 кг до Max включ. |
± 0,5е (± 1,0е) ± 1,0е (± 2,0е) ± 1,5е (± 3,0е) |
Диапазон уравновешивания тары |
от 0 до Мах |
Диапазон предварительного задания значения массы тары |
от 0 до Мах |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации, °С температура (согласно 3.9.2.2 ГОСТ OIML R 76-1-2011) |
от +10 до +40 |
Параметры источника питания:
|
от 100 до 240 50/60 |
Потребляемая мощность, В • А, не более |
0,75 |
Габаритные размеры грузоприемного устройства, мм, не более
|
1520 1300 |
