Принцип действия угломеров основан на совмещении линейки основания и подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломера.

На основании угломеров типа 1, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого

измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Угломер типа 2 смонтирован на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломера. Для фиксации размера угломеры имеют стопорный винт.

Угломер типа 3 смонтирован на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломера. Для фиксации размера угломеры имеют стопорный винт.

Угломер типа 4 состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

Угломеры всех типов могут быть изготовлены с взаимным расположением верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания, которое соответствует исполнениям 1 или 2, указанных на рисунке 5.

Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Могут быть изготовлены шкалы с матовым покрытием для угломеров, изготовленных из нержавеющей стали.

Общий вид угломеров указан на рисунках 1-4.

Пломбирование угломеров не предусмотрено.

«о во ?о ь°

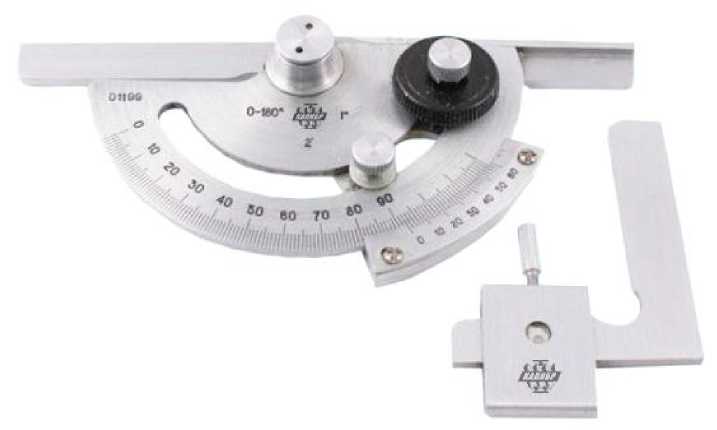

Рисунок 1 - Общий вид угломеров типа 1

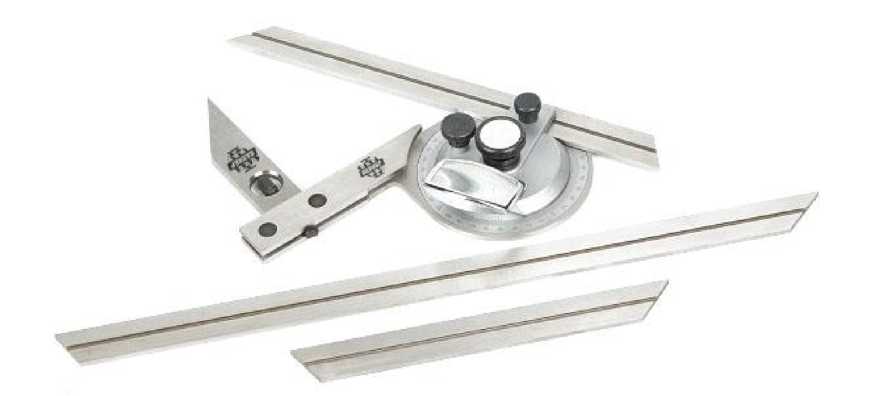

Рисунок 2 - Общий вид угломеров типа 2

Рисунок 3 - Общий вид угломеров типа 3

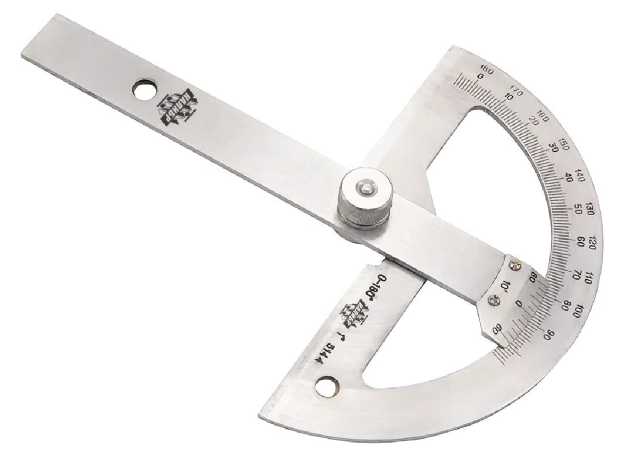

Рисунок 4 - Общий вид угломеров типа 4

---

Исполнение 2

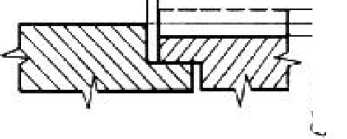

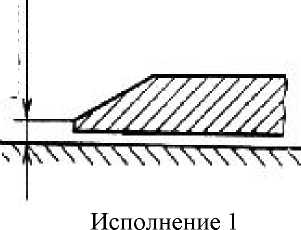

Рисунок 5 - Взаимное расположение верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания

Программное обеспечение отсутствует.

аблица 8 - Комплектность средств измерений

Таблица 1 - Тип, значение отсчета по нониусу, цена деления шкалы основания и диапазон измерений угломеров

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений углов как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80 %

Таблица 3 - Допуски плоскостности и прямолинейности измерительных поверхностей угломеров

Таблица 4 - Допуски параллельности измерительных поверхностей линейки угломера типа 3 и нониуса угломера типа 4

аблица 5 - Размеры штрихов шкалы основания и нониуса

Таблица 6 - Основные метрологические и технические характеристики угломеров

Таблица 7 - Габаритные размеры и масса
